Name: Electrónica Max Panel del ODM SMD 5630 LED MCPCB del OEM 1550mm*800m m
Brand: Yizhuo
SKU: Tablero 06 del PWB de la bujía métrica

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Información básica

Lugar de origen: China

Nombre de la marca: Yizhuo

Certificación: UL / CUL / ROHS / ISO9001

Número de modelo: Tablero 06 del PWB de la bujía métrica

Alta luz:

SMD 5630 LED MCPCB

ODM LED MCPCB

PWB DEL OEM 5630

Pago y Envío Términos

Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad

Tiempo de entrega: 10-12 días del trabajo

Condiciones de pago: T/T, Western Union

Especificaciones

artículo: Placa de circuito de encargo

Material: Materia prima de aluminio

Tolerancia del agujero: PTH: +/-3mil NPTH: +/-2mil

Estándar del PWB: Estándar de IPC-A-610 D/IPC-III

Máscara de la soldadura: Verde, amarillo, negro, blanco, rojo, azul

Tipo del proveedor: Aduana de OEM/ODM

Galería

Descripción de producto

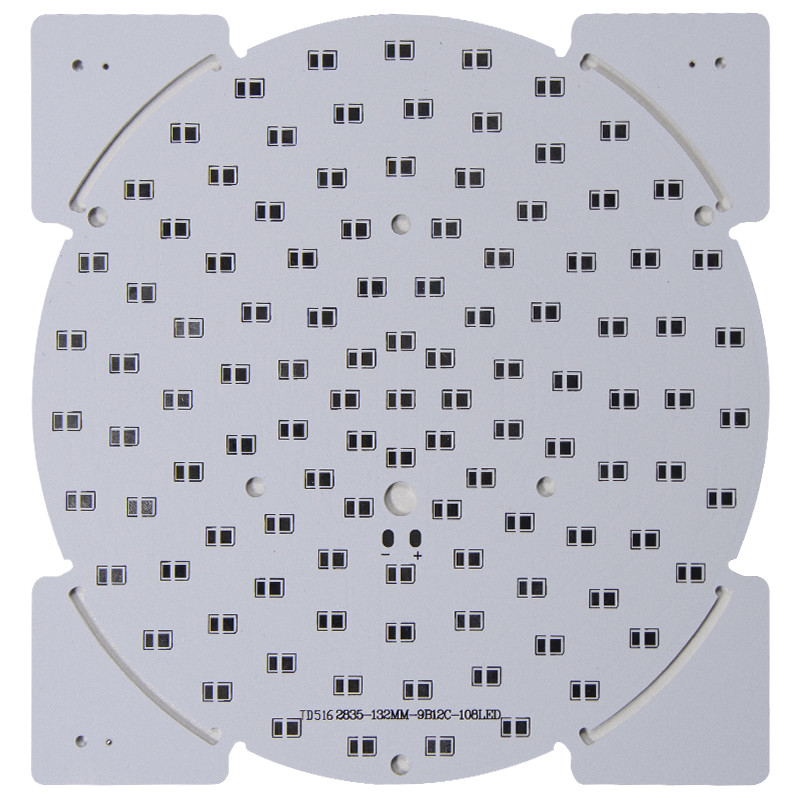

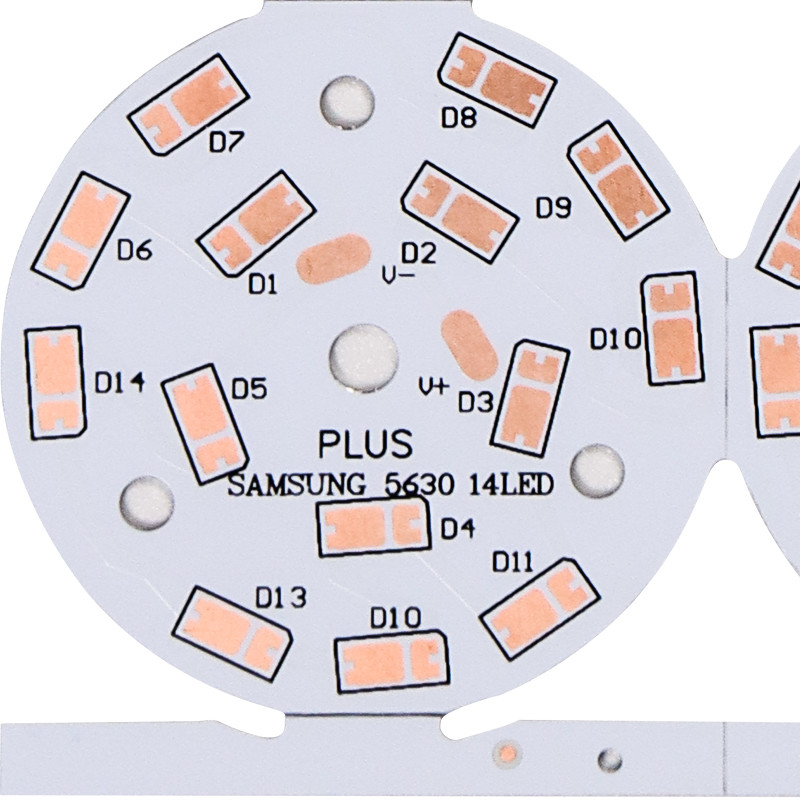

Electrónica Max Panel del ODM SMD 5630 LED MCPCB del OEM 1550mm*800m m

PWB de aluminio de la placa de circuito LED SMD 5630 PCBA LED del PWB del PWB de la electrónica LED

El PWB de aluminio es apenas como un PWB común; la única diferencia está en la materia prima. La materia prima en el PCBs de aluminio es de aluminio, que tiene una capacidad de la disipación de calor, una durabilidad, y estabilidad más excelentes de la dimensión.

PCBs normal no puede manejar temperaturas altas, y debido a los altos componentes de calor-disipación, doblan rápidamente. Por lo tanto, es necesario utilizar el PWB de aluminio donde se espera la disipación de la temperatura alta o de calor.

PCBs basado de aluminio es una lamina revestida de cobre metal-basada única. Estos tipos de placas de circuito impresas tienen buena conductividad termal, el aislamiento eléctrico, y funcionamiento que trabaja a máquina excelente.

Según las diversos estructuras del diseño y escenarios del uso del PWB de aluminio, hay principalmente PWB de aluminio de un sólo lado, PWB de doble cara del aluminm, PWB de aluminio flexible, PWB de aluminio mezclado, PWB de aluminio de múltiples capas, PWB de aluminio del por-agujero, y así sucesivamente.

PWB Capactity
Materia prima	FR-4, 22F, CEM-3, CEM-1, de aluminio, HB, 94V0
Capas	1-22 capas
Max Panel	1550mm*800m m
Grueso de cobre	0.5oz, 1oz, 2oz, 3oz, 4oz
Grueso dieléctrico	0.05m m, 0.075m m, 0.1m m, 0.15m m, 0.2m m
Grueso de la base del tablero	0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.5m m, 2.0m m, 3.0m m y 3.2m m
Grueso del tablero	0.4m m - 4.0m m
Tolerancia del grueso	+/--10%
El trabajar a máquina de aluminio	La perforación, golpeando ligeramente, moliendo, encaminamiento, Dado-perforando, interrumpe la etiqueta disponible
Min Hole	0,2 milímetros
Max Working Voltage	2.5kVDC (dieléctrico) de 0.075m m, 3.75kVDC (dieléctrico de 0.15m m)
Min Track Width	0.2m m (8mil)
Min Track Gap	0.2m m (8mil)
Echada mínima del cojín de SMD	0.2m m (8mil)
Acabamiento superficial	HASL sin plomo, oro de la inmersión, plata de la inmersión
Color de la máscara de la soldadura	Verde, etc azul
Color de la leyenda	Etc negro, blanco
E-prueba	Sí
Certificado	UL/CUL/ROHS/ISO9001

Electrónica Max Panel del ODM SMD 5630 LED MCPCB del OEM 1550mm*800m m 0

FAQ:

Q1: ¿Cómo sobre su capacidad de la fuente?

: Para el tablero del PWB, usted necesita preparar ficheros del fichero, de él de Gerber debe incluyendo formatos de RS274X, de ODB++, de DXF, del PWB, de PCBDOC etc. Para PCBA (PWB con los componentes soldados), excepto el fichero para el PWB, usted también necesita elaborar la lista de BOM (lista de los componentes), escoge y pone el fichero (formato del txt), la imagen real de la muestra o el fichero etc. de la versión del pdf 3D.

Q2: ¿Cómo sobre el coste de envío?

: El coste de envío es determinado por el destino, peso, tamaño del embalaje de las mercancías. Por favor sepamos si usted nos necesita citarle el coste de envío.

Q3: ¿Usted tiene MOQ limitó?

: No tenemos ningún MOQ limitamos, la orden mínima que aceptamos somos 1pcs.
