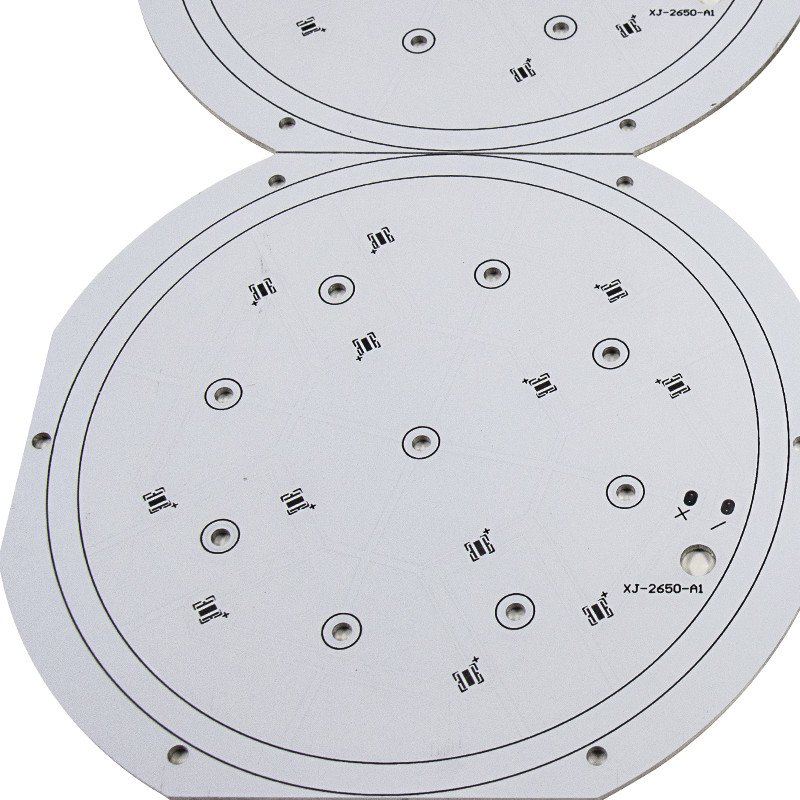

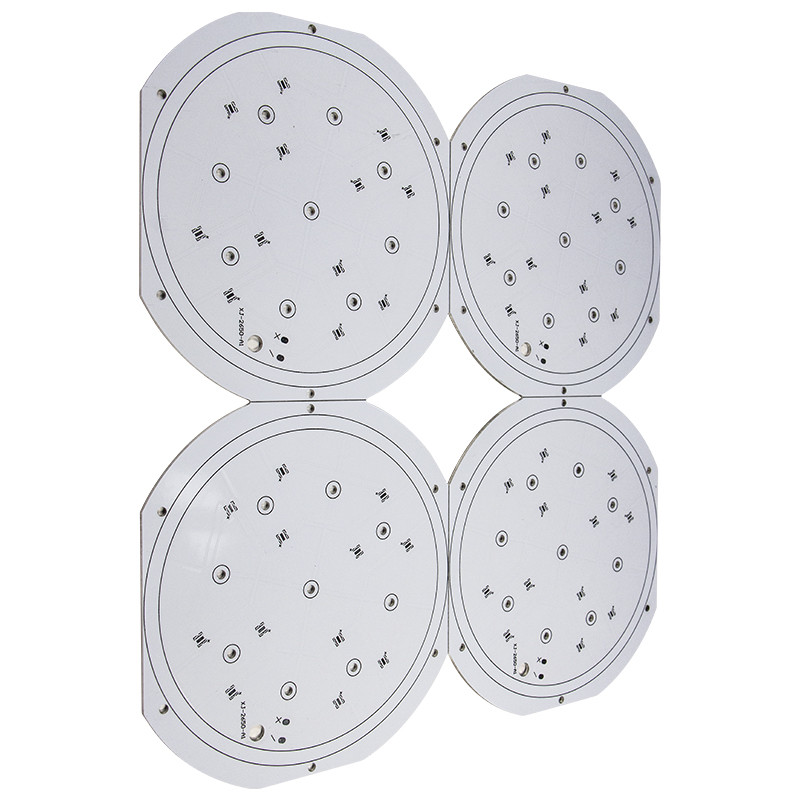

Placa de circuito de aluminio de la luz de CustomThick 1.0m m 1.6m m LED MCPCB LED
La placa de circuito de aluminio modifica el mcpcb para requisitos particulares para la luz industrial del LED
El PWB de la bujía métrica significa que base del metal imprimió a placas de circuito. ¿por qué metal del uso, no FR4/CEM-1 u otros? Todo es conseguir alta conductividad termal. La mayoría Del PWB de la bujía métrica es PWB de aluminio, el aluminio tiene buena capacidad de la transferencia de calor y de la disipación, pero también más barato que el cobre basó a clientes de PCB.Many hizo una cita el PWB de la bujía métrica pero sin los requisitos termales. Si usted sabe la conductividad termal es la cosa más importante para el PWB de la bujía métrica, después
usted sabrá porqué el precio es tan diferencia. ¿Termal normal es a partir de 0.8-2.00 W/m.k, y de una poder más alta hasta 8,0 W/m.k, aún más si usted necesita, pero está usted seguros? Cuando le citamos, tenemos que preguntarle que la conductividad termal, él está no sólo sobre coste pero su producto. ¿Muchas fábricas utilizó bajo termal, puede usted utilizar a los tableros?
El PWB de la bujía métrica utiliza en las luces LED, el equipo de poder industrial, los coches, el poder, etc. Bergquist es el material de calidad superior de la base del metal pero coste superior también.
El tablero conductor termal (TCB), o el substrato aislado del metal (IMS), proporciona las ventajas de la altas conductividad termal, confiabilidad y resistencia del calor de la soldadura. El substrato del TCB es una estructura del bocadillo, que incluye a capas de conductor, de aislador y de con base metálica. Tradicionalmente, este aislador se hace de la fibra de vidrio llenada de epoxy, de epoxy, del polyimide, o de otros materiales dieléctricos. Sin embargo, estas clases de aisladores no podían cumplir el requisito en dispositivos electrónicos de alta potencia. El calor generado por estos dispositivos acumulará, y
la época de la vida y la confiabilidad del producto final disminuirán.
| Tipo de producto |
Capa layer~2 del PWB 1 de Al Clad |
| Tamaño máximo del panel |
20" *24” (1170mm*600m m) |
| Grueso de cobre |
0.5oz, 1oz, 2oz, 3oz y 4 onzas |
Grueso dieléctrico
(al substrato) |
0.05m m, 0.075m m, 0.1m m, 0.15m m, 0.2m m |
| Grueso de la base del substrato |
0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.5m m, 2.0m m, 3.0m m y 3.2m m |
| Grueso acabado del tablero |
0.4m m a 4.0m m |
| Tolerancia del grueso |
+/--10% |
| El trabajar a máquina de aluminio |
La perforación, golpeando ligeramente, moliendo, encaminamiento, Dado-perforando, interrumpe la etiqueta disponible |
| Tamaño del agujero Min. Finish |
0.25m m |
| Voltaje de Max.working |
2.5kVDC (dieléctrico) de 0.075m m, 3.75kVDC (dieléctrico de 0.15m m) |
| Anchura de Min.Track |
0.2m m (8mils) |
| Hueco de Min.Track |
0.2m m (8mils) |
| Echada mínima del cojín de SMD |
0.2m m (8mils) |
| Acabamiento superficial |
HASL, HASL sin plomo, oro de la inmersión, oro de destello, OSP |
| Color de Soldermask |
Blanco, negro, otros disponibles |
| Color de la leyenda |
Negro, blanco, otros disponibles |
| Etest |
SÍ |
| Rohs |
SÍ |
| Estándar de referencia |
Clase 2 de IPC-A-600G |
| Agujeros especiales |
Punto que hace frente, agujeros de la taza |
| Los datos entraron |
Gerbers, AutoCad, Cam350, PROTEL 99SE, PROTEL DXP,
ACCIONE PWB, ODB+. (TGZ) |
FAQ:
Q: ¿Cómo sobre su capacidad de la fuente?
: Nuestra capacidad de la fuente es hacia 2000 sqm cada día. donde nuestros 25 espacio de la fábrica de 000 sqm recibe operaciones del R&D, del márketing, de la logística y de la adquisición.
Q: ¿Qué sobre la fecha del transporte y de expedición?
: Normalmente, utilizamos internacional expresamos (por ejemplo, Fedex, DHL, TNT) para entregar muestras y pequeños órdenes del volumen. Para la orden total grande, podemos arreglar el envío por el mar.
