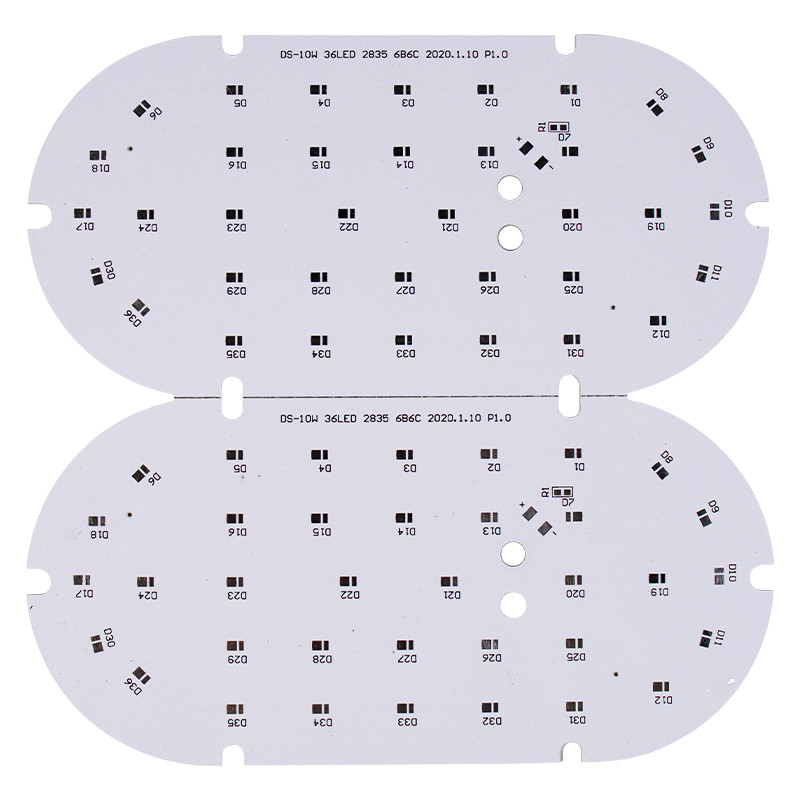

Un PWB del LED es un PWB de la base del metal, que utiliza el metal como la materia prima, tal como aluminio, hierro, o cobre. En la mayoría de los casos, el LED PCBs es PCBs de aluminio. El aluminio se utiliza sobre todo para la fabricación de LED PCBs porque es barato y ligero con respecto a otros metales. Así, podemos decir, un PWB del LED es similar a un PWB de aluminio.

El PWB de aluminio del LED comprende tres capas. Estas capas son la capa de cobre, capa baja dieléctrica del capa, y de aluminio. La capa superior es la capa de cobre, que hace las conexiones eléctricas en el PWB. Esta capa es estándar en todos los tipos de PCBs. Para la protección de esta capa, se utiliza un final superficial. El cobre proporciona conductividad excelente y termina el circuito.

La capa siguiente es la capa dieléctrica, que es muy importante en la base PCBs del metal. Esta capa dieléctrica sirve como aislador, y previene el flujo de corriente en la capa de aluminio baja. La capa tiene conductividad termal excelente, que es buena para la disipación de calor.

La capa pasada del PWB es la capa baja, que se hace del aluminio. Esta capa hace al tablero único y lo proporciona una identidad separada. Debido a la capa baja, el PWB es más durable que FR-4. Puede soportar desgaste y temperaturas altas. Por otra parte, es excelente para la disipación de calor. Es más ligero que el cobre y el hierro.
