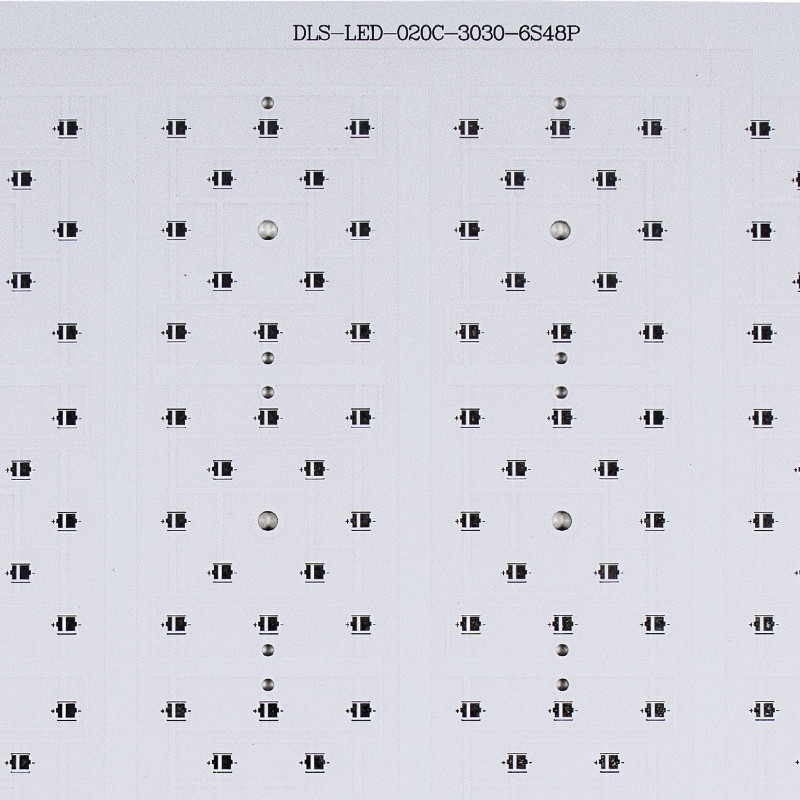

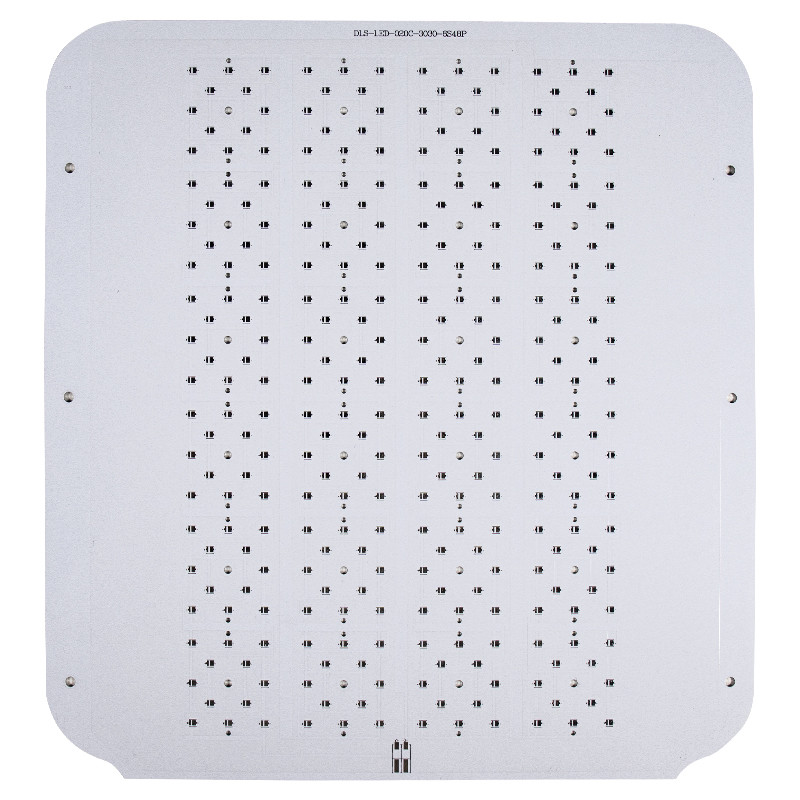

La planta interior del tablero del PWB Lm301b Quantum de la mala hierba del OEM crece el tablero de la lámpara
El aluminio crece la planta ligera del PWB lm301b crece el tablero de la lámpara para la mala hierba interior
El PWB de aluminio es uno de PWB metal-basado, incluyendo la hoja de cobre, la capa de aislamiento termal y el substrato del metal, su divisoria de la estructura en tres capas:
Capa del circuito: el equivalente de un PWB ordinario, grueso de cobre de 1oz a 10oz.
Capa del aislamiento: El aislamiento es una capa de material de aislamiento termal con resistencia termal baja. Grueso: 0,003" a 0,006" pulgada es la tecnología de aluminio de base del PWB.
Capa basada: un substrato del metal, generalmente de aluminio o de cobre puede ser elegido.
El uso del PWB FR-4 tiene extensamente que el PWB de aluminio.
Pero en industria del LED, la mayoría de los ingenieros elegirán el PWB de aluminio para los nuevos proyectos.
Por ejemplo, una pila de aluminio de una sola capa del PWB para arriba, base es base de aluminio, superior es el cobre, capa dieléctrica está en el centro. El PWB de aluminio se utiliza en vez de PWB tradicional FR4 o CEM3 debido a la capacidad de disipar eficientemente calor lejos de los componentes. Esto se alcanza usando una capa dieléctrica termalmente conductora.
PWB Capactity |
|
Materia prima |
FR-4, CEM-3, aluminio |
Capas |
1-22 capas |
Max Panel |
1550mm*800m m |
Grueso de cobre |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Grueso dieléctrico |
0.05m m, 0.075m m, 0.1m m, 0.15m m, 0.2m m |
Grueso de la base del tablero |
0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.5m m, 2.0m m, 3.0m m y 3.2m m |
Grueso del tablero |
0.4m m - 4.0m m |
Tolerancia del grueso |
+/--10% |
El trabajar a máquina de aluminio |
La perforación, golpeando ligeramente, moliendo, encaminamiento, Dado-perforando, interrumpe la etiqueta disponible |
Min Hole |
0,2 milímetros |
Max Working Voltage |
2.5kVDC (dieléctrico) de 0.075m m, 3.75kVDC (dieléctrico de 0.15m m) |
Min Track Width |
0.2m m (8mil) |
Min Track Gap |
0.2m m (8mil) |
Echada mínima del cojín de SMD |
0.2m m (8mil) |
Acabamiento superficial |
HASL sin plomo, oro de la inmersión, plata de la inmersión |
Color de la máscara de la soldadura |
Verde, etc azul |
Color de la leyenda |
Etc negro, blanco |
E-prueba |
Sí |
Certificado |
UL/ROHS/ISO9001 |
FAQ:
Q1. ¿Usted tiene MOQ limitó?
: No tenemos ningún MOQ limitamos, la orden mínima que aceptamos somos 1pcs.
Q2. ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q3: ¿Cómo sobre su capacidad de la fuente?
: Nuestra capacidad de la fuente es hacia 2000 sqm cada día. donde nuestros 25 espacio de la fábrica de 000 sqm recibe operaciones del R&D, del márketing, de la logística y de la adquisición.
