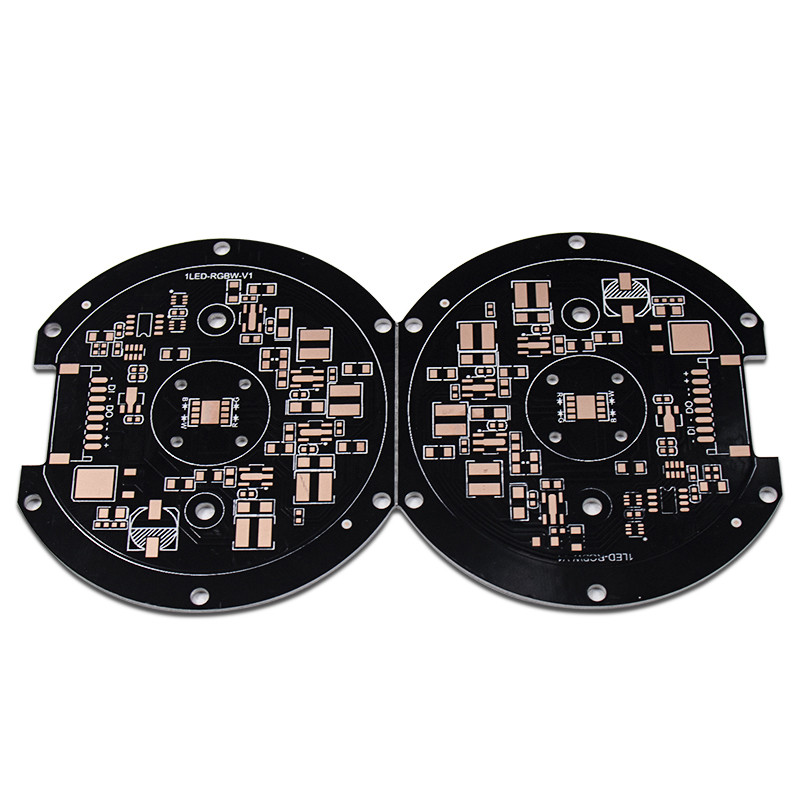

¿Cuál es PWB de aluminio?

Un PWB de aluminio tiene una disposición similar a cualquier otro PWB. Tiene una capa o capas de cobre, de máscara de la soldadura y de serigrafía acodados sobre él. En vez de tener una fibra de vidrio o un substrato plástico, aunque, una placa de circuito de aluminio tiene un substrato del metal. Esta base contiene principalmente una combinación de aluminio. La base del metal puede consistir totalmente en el metal o tener una combinación de fibra de vidrio y de aluminio. PCBs de aluminio es típicamente solo haber echado a un lado, pero puede ser doble echado a un lado también. Mulilayer PCBs de aluminio es altamente difícil de fabricar.

Los tableros de aluminio consiguen la mayoría del uso en el LED y accionan convertir electrónica. La luz intensa producida por el LED crea los niveles del calor, que el aluminio dirige lejos de componentes. Un PWB de aluminio prolonga la vida útil de un dispositivo del LED y proporciona más estabilidad. Usted puede encontrar los substratos de aluminio en luces de calle, luces de la parada y la iluminación del hogar. Permiten que los convertidores de poder cambien corrientes y regulen electrónica. Los creador en muchas otras industrias también encuentran uso en las placas de circuito de aluminio, pero no las ejecutan como a menudo.


Estructura de la placa de circuito de aluminio de la impresión del PWB:

1. capa del cobre del circuito
La capa del cobre del circuito (generalmente usando hoja de cobre electrolítica) se graba al agua fuerte para formar un circuito impreso, que se utiliza para realizar el montaje y la conexión del dispositivo. Comparado con el FR-4 tradicional, con el mismo grueso y la misma línea anchura, el substrato de aluminio puede llevar un más de gran intensidad.

2. capa de aislamiento
La capa de aislamiento es la tecnología de base del substrato de aluminio, que juega principalmente las funciones de la conducción de la vinculación, del aislamiento y de calor. La capa de aislamiento de aluminio del substrato es la barrera termal más grande de la estructura de módulo de poder. Cuanto mejor es la conductividad termal de la capa de aislamiento, cuanto más favorable es separar el calor generado durante la operación del dispositivo, y cuanto más baja es la temperatura de funcionamiento del dispositivo, para aumentar la carga del poder del módulo, reducir el volumen, prolongar la vida útil, y aumenta la salida de poder.

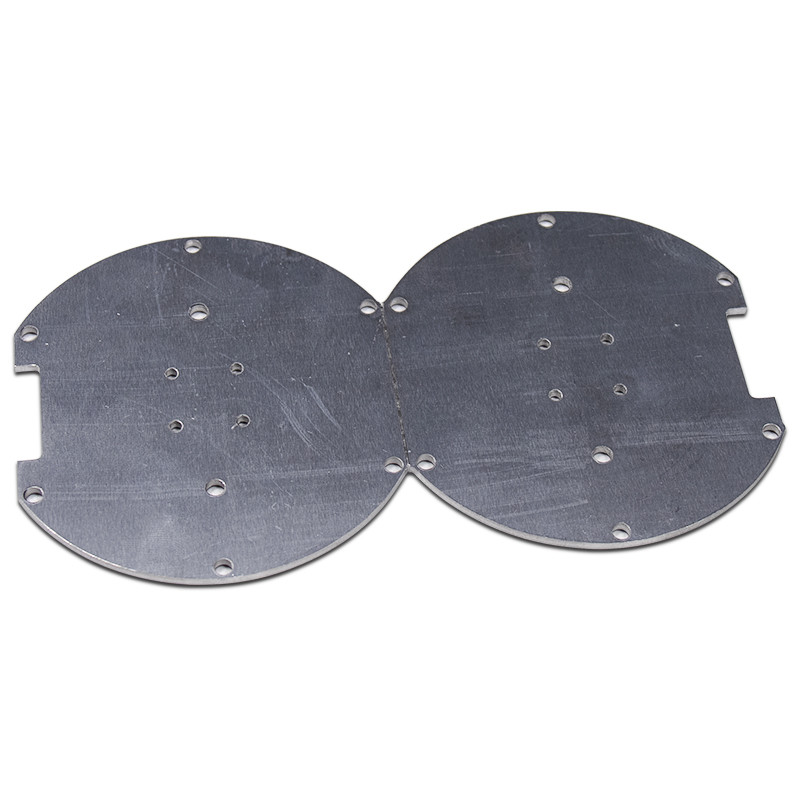

3. substrato del metal
Qué clase de metal se utiliza para el substrato aislador del metal depende de la consideración completa del coeficiente de la extensión termal, de la conductividad termal, de la fuerza, de la dureza, del peso, del estado de superficie y del coste del substrato del metal.
En general, considerando las condiciones tales como coste y funcionamiento técnico, la placa de aluminio es una opción ideal. Las placas de aluminio disponibles son 6061, 5052, 1060 y así sucesivamente. Si hay requisitos más altos para la conductividad termal, las propiedades mecánicas, las propiedades eléctricas y otras propiedades especiales, las placas de cobre, las placas de acero inoxidables, las placas del hierro y las placas de acero del silicio pueden también ser utilizadas.

:  Sí. Infórmenos por favor formalmente antes de nuestra producción y confirme el diseño en primer lugar basado en nuestra muestra.

Q2:  ¿Usted ofrece garantiza para los productos?
:  Sí, ofrecemos 2 años de garantía a nuestros productos.

Q3:  ¿Cómo puedo conseguir una muestra para comprobar su calidad?
:  Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
