Name: Tablero del PWB de la fuente de alimentación de SMT con el final de plata de la inmersión de HASL ENIG OSP
Brand: Yizhuo
SKU: Tablero 12 del PWB del LED

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Información básica

Lugar de origen: China

Nombre de la marca: Yizhuo

Certificación: CE,ROHS,UL

Número de modelo: Tablero 12 del PWB del LED

Alta luz:

Tablero del PWB de la fuente de alimentación de SMT

Tablero del PWB de la fuente de alimentación de OSP

Placa de circuito de la fuente de alimentación de SMT

Pago y Envío Términos

Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad

Tiempo de entrega: 10-12 días del trabajo

Condiciones de pago: T/T, Western Union

Especificaciones

Material: Material de aluminio

Perfilado de la perforación: Encaminamiento, V-CUT, biselando

Acabamiento superficial: Plata de HASL/ENIG/OSP/Immersion

Línea anchura mínima: 0.3-0.35um

Uso: equipos médicos, electrónica de automóvil, industria

Máscara de la soldadura: Verde. Rojo. Azul. Blanco. Black.Yellow

Galería

Descripción de producto

El alimentación fuente la asamblea del PWB Smt del tablero del PWB que Smd llevó el tablero del PWB de la fuente de alimentación del tablero

1. Introducción

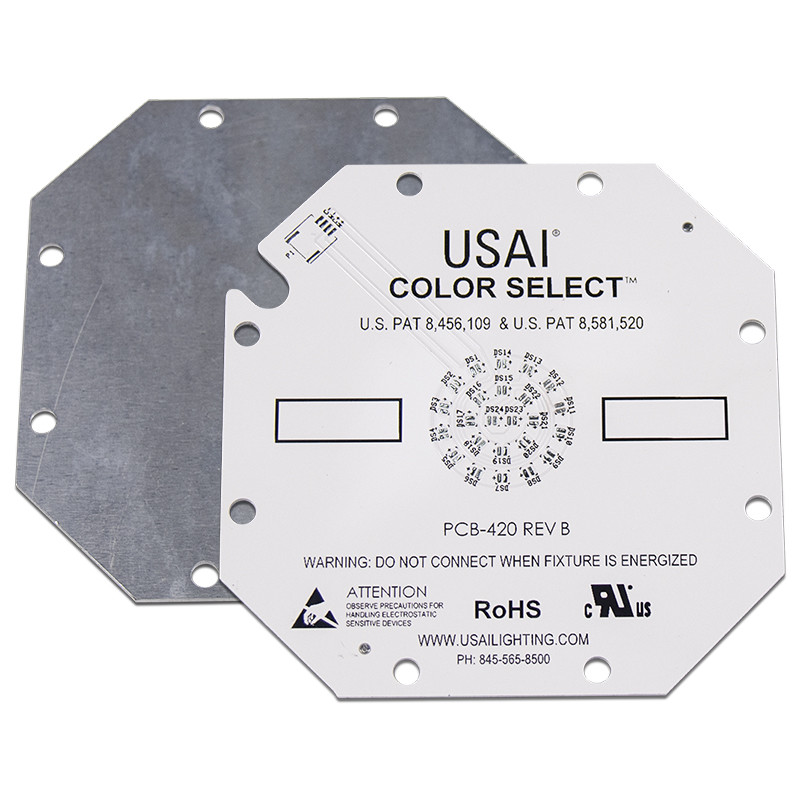

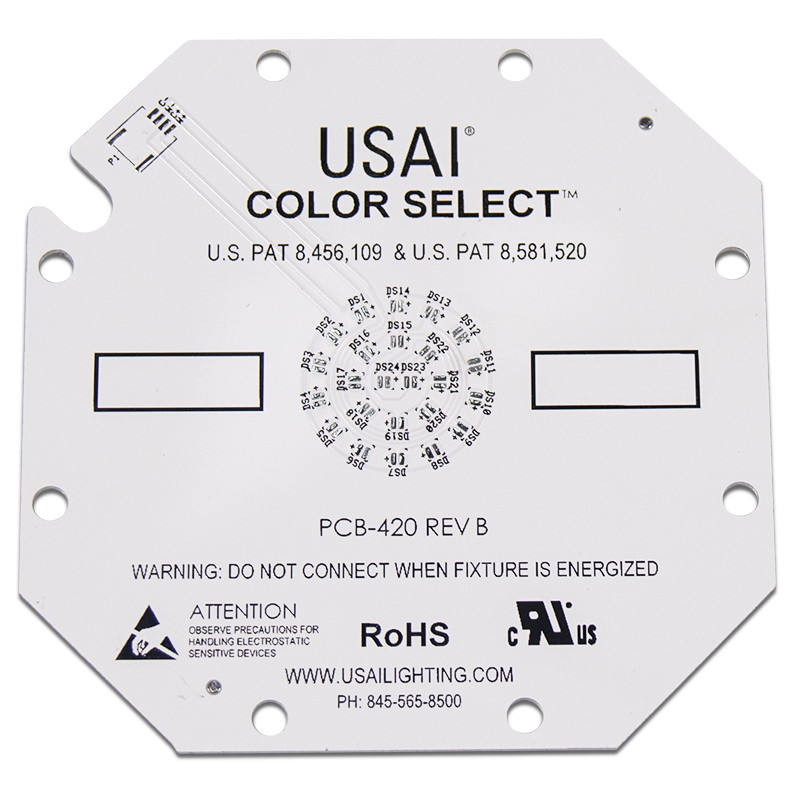

Como clase de PWB de aluminio de un sólo lado, el PWB del LED es ampliamente utilizado en lámparas de calle, lámparas del LED, y lámparas del hogar.

2. Material: PWB de la Aluminio-base

Artículo	Unidad		Especificación	Condición de prueba
Grueso del aislamiento	um	Máximo Minuto	200 60	—
Resistencia de la soldadura (288℃)	Sec.	Minuto	600	IPC-TM-650 2.4.13.1
Choque termal	288℃10” /cycle	Minuto	6 veces	IPC-TM-650 2.4.13.1
Pele la fuerza (la situación normal)	lb/in	Minuto	9	IPC-TM-650 2.4.8
Voltaje de avería	V/mil		750	IPC-TM-650 2.5.6
Resistencia de volumen (status>E+14 normales)	Ω · cm		1.8*1015	IPC-TM-650 2.5.17.1
Resistencia superficial (status>E+12 normales)	Ω	—	3.5*1014	IPC-TM-650 2.5.17.1
Constante dieléctrica 1 megaciclo de situación normal 1 gigahertz de la situación normal	—		5,6 5,3	IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6
Disipación constante 1 megaciclo de situación normal 1 gigahertz de la situación normal			0,013 0,010	IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9
Absorción de agua	%		0,2	IPC-TM-650 2.6.2.1
Conductividad termal (midió en la capa del aislamiento única)	W/m℃		1,0	ASTM-E1461
Inflamabilidad	94V-0		Paso	IPC-TM-650 2.3.9
Tg	℃		100	IPC-TM-650 2.4.24
TD	℃		410	TBD (pérdida del 5wt%)
MOT (RTI)	℃		130	UL746B
CTI (índice de seguimiento comparativo)	V		>600 (PLC=0)	UL746E DSR

3. Certificación: UL, ROHS, alcance, ISO
4. Gama del uso: Iluminación, equipo electrónico automotriz, fuente de alimentación, control electrónico, material informático, electrónica de comunicación etc.
5. ¿Qué exposiciones nos tienen participó adentro?
Exposición de Nueva Deli, exposición electrónica de Moscú, etc.

6. Nuestros servicios
1. respuesta rápida
2. precio razonable basado en buena calidad
3. proporcione el servicio todo en uno (componentes, el OEM)
4. inventario abundante y preparación material habitual

7. Forma de pago:
T/T, Paypal, tarjeta de crédito, Western Union, etc.

Tablero del PWB de la fuente de alimentación de SMT con el final de plata de la inmersión de HASL ENIG OSP 0

Ventajas	Desventajas
Bajo costo: El aluminio es un metal que se puede encontrar en una variedad de climas, así que es fácil minar y refinar. Por lo tanto, los costes de hacer tan son perceptiblemente más bajos que otros metales. A su vez, esto significa que los productos de la fabricación con estos metales son menos costosos también.	Alto coste.
Respetuoso del medio ambiente: El aluminio es no tóxico y reciclable. La fabricación con aluminio es también conducente a la energía conservadora debido a su facilidad de la asamblea. Para los proveedores impresos de la placa de circuito, usando este metal ayuda a mantener la salud de nuestro planeta.	La corriente principal actual puede hacer solamente solo PWB de aluminio, él es difícil hacer el PWB echado a un lado doble del aluminio.
Disipación de calor: Las temperaturas altas pueden causar daño severo a la electrónica, así que es sabio utilizar un material que pueda ayudar a disipar calor. El aluminio puede transferir realmente calor lejos de componentes vitales, así minimizando el efecto dañino que podría tener en la placa de circuito.	El producto será más fácilmente tener materia en fuerza y la presión eléctricas.
Una durabilidad más alta: El aluminio proporciona fuerza y durabilidad a un producto que no puedan las bases de cerámica o de la fibra de vidrio. El aluminio es una materia prima robusta que puede reducir fractura accidental durante la fabricación, la dirección, y el uso diario.	El aluminio es susceptible a ataques más rápidos por los iones de haluro, cuyo el cloruro (CL -) es lo más frecuentemente encontrado.
Peso ligero: Para su durabilidad increíble, el aluminio es un metal asombrosamente ligero. El aluminio añade fuerza y resistencia sin el adición en cualquier peso adicional.
