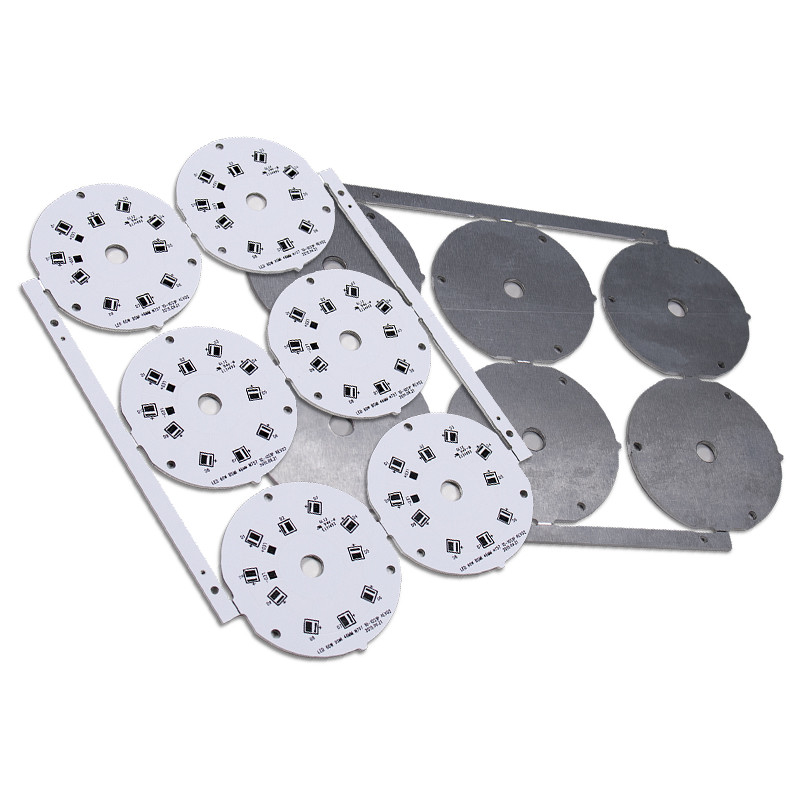

El solo-lado de encargo que el PWB de aluminio 12v llevó a la placa de circuito ligera llevó el PWB
Estructura de PCBs de aluminio:
La estructura de un PWB de aluminio básico es la de una lamina revestida de cobre (CCL) apoyó con una base de aluminio. Una hoja de cobre y una capa dieléctrica componen el CCL. La base de aluminio puede tener una membrana baja del aluminio adicional como protección.
Higo 2: Estructura de un PWB de aluminio
Capa de cobre de la hoja: Los fabricantes utilizan generalmente la misma hoja de cobre que utilizan para los tableros regulares FR-4, a menos que los usos exijan capacidad de carga actual grande. Para estos últimos, utilizan el cobre relativamente pesado, con el grueso variando de 1 a 10 onzas. El lado interno de la hoja de cobre pasa con un cinc típico y una galjanoplastia de cobre amarillo mejorar su fuerza adhesiva, mientras que la superficie superior experimenta un tratamiento químico para prevenir la oxidación.
Capa dieléctrica: El grueso de esta capa varía de 50 a 200 um, y forma la tecnología de base del PWB de aluminio. La capa dieléctrica tiene conductividad termal excelente, resistencia termal baja, y altas propiedades eléctricas del aislamiento. También tiene propiedades de envejecimiento anti-termales excelentes y puede soportar la tensión termal y mecánica.
La estructura de la capa dieléctrica depende del uso. Por ejemplo, uso de aluminio universal de PCBs un pre-preg de la fibra de vidrio de epoxy como capa dieléctrica, de las resinas de aluminio especiales del uso de PCBs de la alta conductividad termal, y del uso de aluminio de alta frecuencia de PCBs a la capa dieléctrica con un prepreg fibra de vidrio de la resina del Polyimide o de la poliolefina.
Capa baja de aluminio: Esto es un material de aluminio del substrato que actúa como el componente favorable. Junto con alta conductividad termal, la capa baja debe ser conveniente para los procesos de fabricación mecánicos regulares incluyendo cortar, la perforación, y la perforación.
FAQ:
Q1. ¿Todos sus productos se certifican con UL, ROHS etc?
: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, UL, SGS, ROHS.
Q2. ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q3: ¿Usted ofrece garantiza para los productos?
: Sí, ofrecemos 2 años de garantía a nuestros productos.
