94v0 acabamiento superficial echado a un lado doble del finger del oro del PWB HASL OSP ENIG

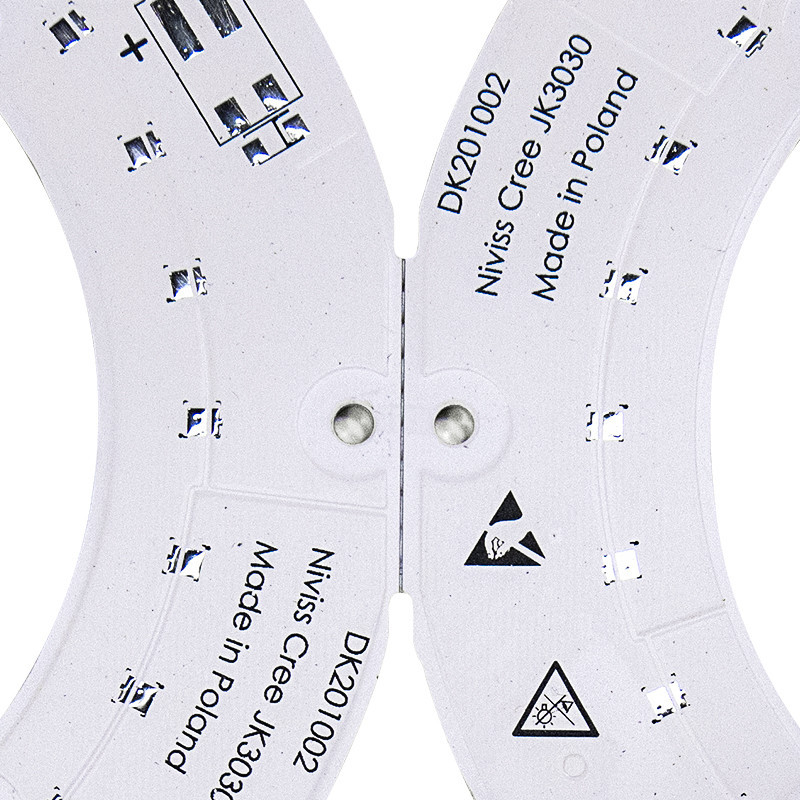

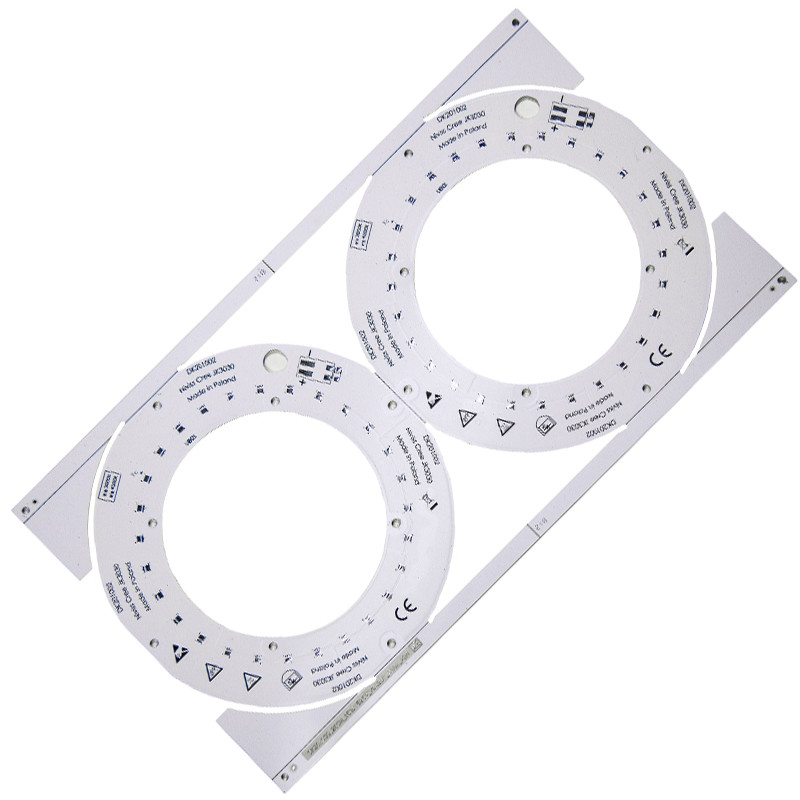

El doble llevado del tubo echó a un lado el PWB de aluminio con el material modificado para requisitos particulares 94v0
|
No.
|
Artículo
|
Producción en masa
|
Prototipo
|
|
1
|
Capas
|
1-8 capas
|
1-36 capas
|
|
2
|
Max. el Panel Size
|
600*770m m (23,62 ″ del ″ *30.31)
|
600*770m m (23,62 ″ del ″ *30.31) 500*1200m m (19,69 ″ del ″ *47.24)
|
|
3
|
Grueso de Max.Board
|
8.5m m
|
8.5m m
|
|
4
|
Min. Board Thickness
|
2L: 0.3m m,
4L: 0.4m m,
6L: 0.8m m
|
2L: 0.2m m,
4L: 0.4m m.
6L: 0.6m m
|
|
5
|
Min Inner Layer Clearance
|
0.1m m (4mil)
|
0.1m m (4mil)
|
|
6
|
Anchura de Min Line
|
0.075m m (3/3 milipulgada)
|
0.075m m (3/3 milipulgada)
|
|
7
|
Espacio de Min Line
|
0.075m m (3/3 milipulgada)
|
0.075m m (3/3 milipulgada)
|
|
8
|
Tamaño de Min.Hole
|
0.15m m (6mil)
|
0.15m m (6mil)
|
|
9
|
Grueso plateado mínimo del agujero
|
20um (0.8mil)
|
20um (0.8mil)
|
|
10
|
Tamaño del agujero de Min Blind /Buried
|
0.1m m (4mil)
|
0.1m m (1-8layers) (4mil)
|
|
11
|
PTH Dia. Tolerance
|
±0.076mm (±3mil)
|
±0.076mm (±3mil)
|
|
12
|
No PTH Dia. Tolerance
|
±0.05mm (±2mil)
|
±0.05mm (±2mil)
|
|
13
|
Desviación de la posición del agujero
|
±0.05mm (±2mil)
|
±0.05mm (±2mil)
|
|
14
|
Coppe pesado
|
los 4oz/140μm
|
los 6oz/175μm
|
|
15
|
S/M mínimo Pitch
|
0.1m m (4mil)
|
0.1m m (4mil)
|
Usos de aluminio del PWB:
La parte posterior de aluminio PCBs es perfecta para las situaciones donde están muy altos los requisitos termales de la disipación de calor.
PCBs revestido con aluminio está más operativo en la dirección de energía termal lejos de componentes impresos de la placa de circuito, por lo tanto, proporciona a una mejor gestión de la temperatura para los diseños del PWB. los diseños Aluminio-apoyados pueden ser tanto como 10 veces más eficaces que diseños fibra de vidrio-apoyados cuando se trata de quitar energía termal de componentes de la placa de circuito. La tarifa termal mucho más alta de la disipación permite que la mayor potencia y diseños más de alta densidad sean ejecutados.
1. PCBs Aluminio-apoyado se utiliza más que nunca para los usos de la disipación de calor termal del poder más elevado/del alto.
Aunque fueran diseñados originalmente para los usos de la fuente de la transferencia del poder más elevado, placas de circuito impresas aluminio-apoyadas han ganado renombre en usos del LED, incluyendo los semáforos, la iluminación automotriz, y la iluminación general. El uso de los diseños de aluminio permitir que la densidad del LED en la estructura del PWB sea más alta y para que el LED montado actúe en corrientes más altas mientras que permanece dentro de tolerancias especificadas de la temperatura.
2. PCBs Aluminio-apoyado también permite márgenes de seguridad reducidos con el poder LED comparado al diseño convencional del PWB.
La temperatura de funcionamiento más baja del LED en medios del diseño que el LED puede actuar por periodos de tiempo más largos antes de que él falle.
3. Otros usos para PCBs de aluminio incluyen fuentes de alimentación, el conjunto de circuitos de gran intensidad, reguladores del motor y usos automotrices.
Los materiales de aluminio del PWB de la base están muy operativos en los usos termales de la disipación de calor que incluyen los circuitos integrados superficiales de alta potencia del soporte. Debido al nivel de la disipación termal asociado a PCBs aluminio-apoyado, los diseños de la placa de circuito pueden ser simplificados. PCBs de aluminio elimina el hundimiento y el aire a presión del calor, que baja eventual el coste del diseño. Apenas sobre cualquier diseño que pueda ser hecho mejor mejorando control termal de la conducción y de la temperatura está un candidato a un PWB aluminio-apoyado.
La base de aluminio PCBs consiste en el forro de aluminio mientras que PCBs tradicional utiliza un substrato de la fibra de vidrio (FR4 es estándar), capas estándar del circuito y termalmente las capas dieléctricas conductoras (un PWB fino enlazado al forro de aluminio). Como consecuencia, las capas del circuito pueden ser apenas tan complejas como las capas montadas en la fibra tradicional PCBs.
PCBs Aluminio-apoyado puede aumentar confiable la vida útil y la durabilidad del diseño con reducciones asociadas en índices de fracaso y control de la temperatura.
Los diseños de aluminio también entregan niveles bajos de la extensión termal que otros diseños de PBS y una mejor estabilidad mecánica.
FAQ:
Q1. ¿Cómo sobre el coste de envío?
: El coste de envío es determinado por el destino, peso, tamaño del embalaje de las mercancías. Por favor sepamos si usted nos necesita citarle el coste de envío.
Q2: ¿Todos sus productos se certifican con UL, ROHS etc?
: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: ¿Cómo sobre su capacidad de la fuente?
: Nuestra capacidad de la fuente es hacia 2000 sqm cada día. donde nuestros 25 espacio de la fábrica de 000 sqm recibe operaciones del R&D, del márketing, de la logística y de la adquisición.
