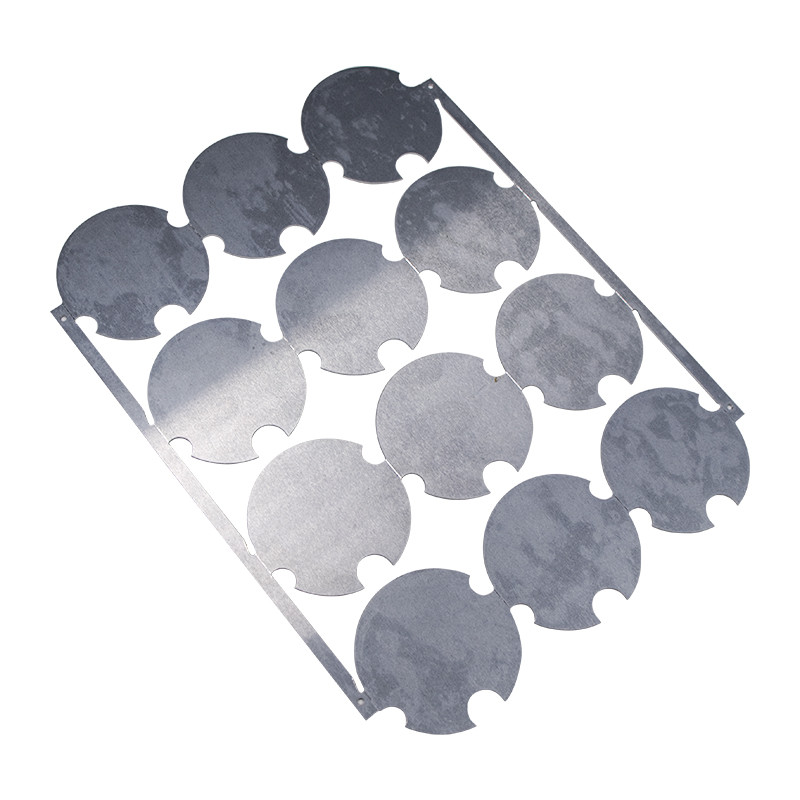

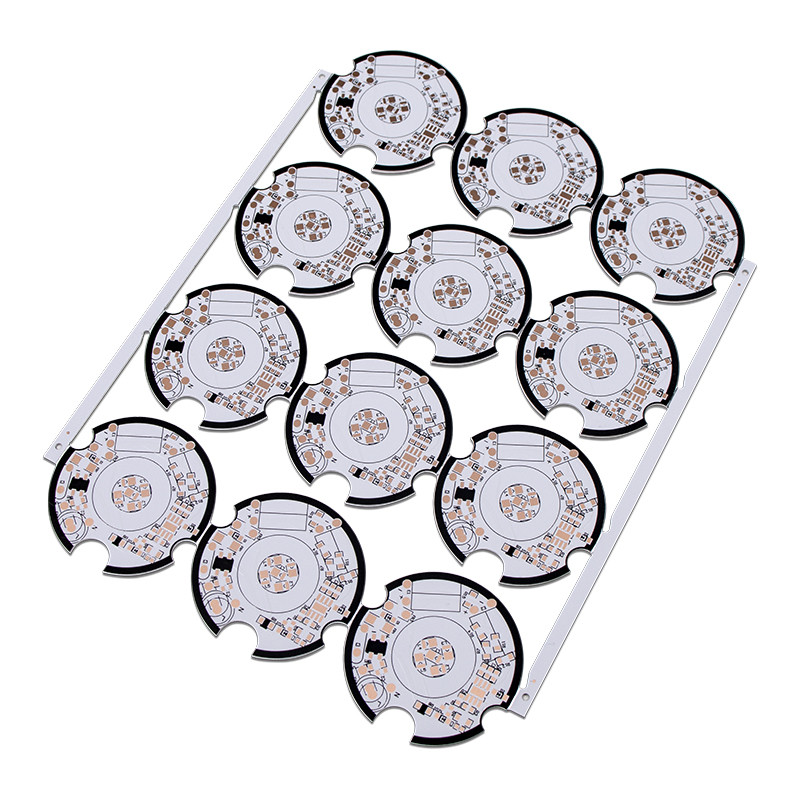

placa de circuito impresa 1.6m m de aluminio del PWB del tablero LED del Solo-lado
Artículo | Capacidad | |
1. Materia prima | FR-4 /ALUMINUM | |
2. Capas | 1-2 | |
3. Grueso de cobre interno/externo de Finised | 1-10OZ | |
4. Grueso acabado del tablero | 0.2-7.0m m | |
Tolerancia |
Tablero thickness≤1.0mm: +/-0.1mm 1 Tablero thickness>2.0mm: +/--8% |
|
5. Tamaño máximo del panel |
≤2sidesPCB: 600*1500m m PWB de múltiples capas: 500*1200m m |
|
6. Línea mínima anchura/espaciamiento del conductor |
Capas internas: ≥3/3mil Capas externas: ≥3.5/3.5mil |
|
7. Tamaño mínimo del agujero |
Agujero mecánico: 0.15m m Agujero del laser: 0.1m m |
|
Precisión de perforación: primera perforación |
Primera perforación: 1mil Segunda perforación: 4mil |
|
8. Anillo de soldadura mínimo | 4mil | |
9. Puente mínimo de la máscara de la soldadura | ≥0.08mm |
El proceso de fabricación de aluminio del PWB:
1. Cortar el lamilate
2. Perforación
3. El convertirse seco/mojado de la película
4. Aguafuerte ácida/alcalina
5. Máscara de la soldadura de la pantalla de seda
6. V-CUT
7. Prueba, preservativo orgánico del solderability (OSP)
8. Control de calidad final (FQC), garantía de calidad final (FQA), empaquetando, envío
PCBs que requiere mucho poder generalmente generar mucho calor. Si su PCBs necesita rápidamente refrescarse es mejor utilizar el PWB de la base del metal que FR4. La lista siguiente incluye algunos de los usos más populares que trabajan grande con esta tecnología:
FAQ:
Q1. ¿Cuánto tiempo es el plazo de ejecución?
: Para las muestras, tardará 5-7 días del trabajo; para los pedidos en bloque, tardará 10-15 días del trabajo.
Q2. ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q3: ¿Usted ofrece garantiza para los productos?
: Sí, ofrecemos 2 años de garantía a nuestros productos.
