Una capa delgada termalmente del dieléctrico conductor pero eléctricamente aislador se lamina entre una hoja con base metálica y de cobre. La hoja de cobre se graba al agua fuerte en el modelo deseado del circuito y el con base metálica dibuja calor lejos de este circuito a través del dieléctrico fino.

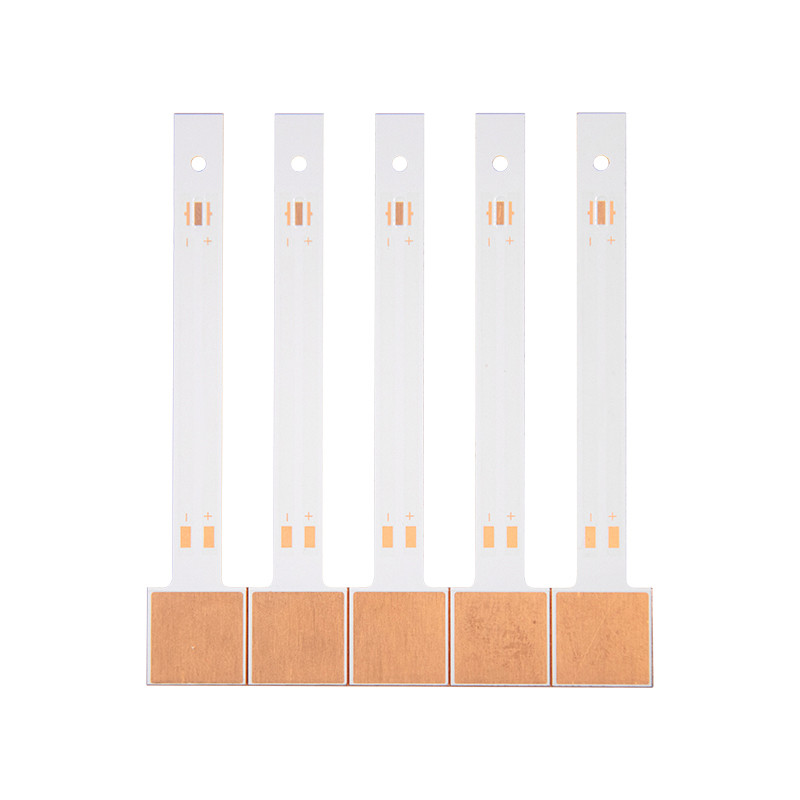

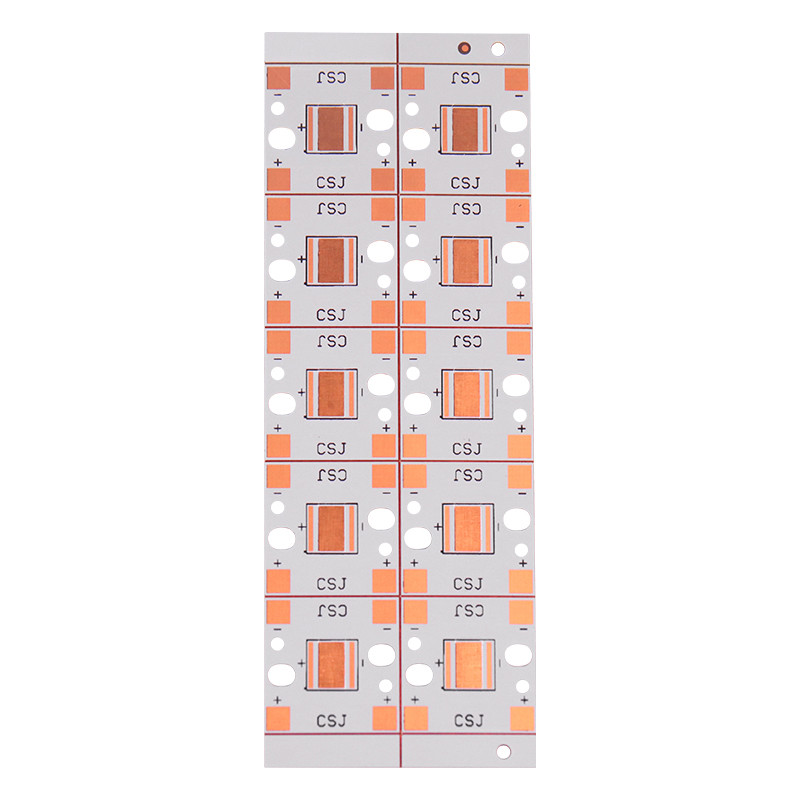

El PWB de aluminio es una lamina revestida de cobre metal-basada única; tiene buena conductividad termal, funcionamiento eléctrico del aislamiento y el trabajar a máquina. Substrato de aluminio de aluminio de Fuchs Wright del mercado del PWB sobre todo. Campo común en los productos de la iluminación del LED.

El PWB de aluminio es uno de PWB metal-basado, incluyendo la hoja de cobre, la capa de aislamiento termal y el substrato del metal, su divisoria de la estructura en tres capas:

1. Capa del circuito: el equivalente de un PWB ordinario, grueso de cobre de 1oz a 10oz.
2. Capa del aislamiento: El aislamiento es una capa de material de aislamiento termal con resistencia termal baja. Grueso: 0,003" a 0,006" pulgada es la tecnología de aluminio de base del PWB.
3. Capa basada: un substrato del metal, generalmente de aluminio o de cobre puede ser elegido.
