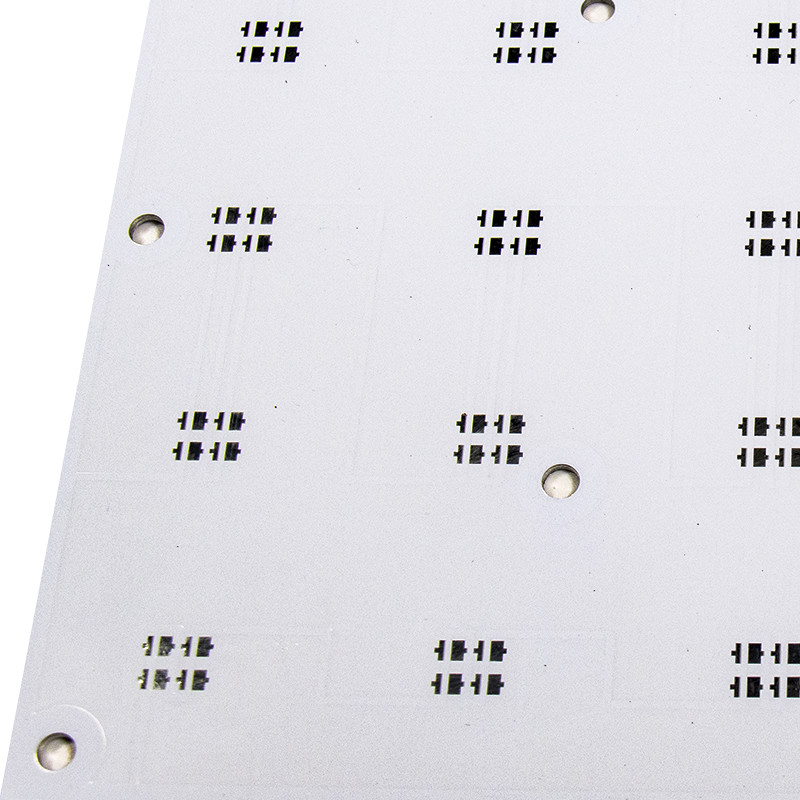

Tablero de aluminio modificado para requisitos particulares del PWB 3030 2835 para las luces de bulbo llevadas
Los módulos de aluminio de la placa de circuito del PWB de Mcpcb llevaron las luces de bulbo para crecer ligeras
Fabricación de aluminio del PWB: Estructura del PWB de aluminio
La lamina cobre-revestida (CCL) es la base de la estructura de aluminio del PWB. Consiste en la membrana de aluminio, la base de aluminio, la capa dieléctrica, y la hoja de cobre. En la imagen abajo, usted puede ver la estructura de la lamina cobre-revestida.
Capa de cobre de la hoja
El CCL de aluminio tiene la misma capa de cobre de la hoja que la de cualquier otro tipo del CCL de la PCC. Es el objetivo de la corriente para proporcionar una capacidad de carga actual grande. Debido a esto, elegir un circuito de cobre grueso es una buena decisión en la fabricación de aluminio del PWB.
Generalmente, el fabricante prefiere el grueso entre 1oz a 10oz. Es importante que la parte trasera de la hoja de cobre pase con diverso tratamiento de la oxidación. El tratamiento implica las sustancias químicas también.
Asimismo, la parte delantera pasa con platear y cubrir con cinc de cobre amarillo. La razón principal del tratamiento delantero es mejorar la fuerza adhesiva de la placa de circuito impresa de aluminio.
Capa dieléctrica
La capa siguiente, es la capa dieléctrica. Compromete de un material dieléctrico termal compuesto. Este material tiene una resistencia termal baja. Generalmente, tiene un grueso que se extiende a partir del 50μm hasta los 200μm. El grueso depende del tipo de la placa de circuito impresa y de la demanda del consumidor.
Esta capa parece ser la tecnología impresa de aluminio de base de la placa de circuito. Tiene la misma función que la del envejecimiento anti-termal. Por otra parte, tiene la capacidad de soportar la tensión termal así como tensión mecánica.
Capa baja de aluminio
Cuando decimos la capa baja de aluminio, significamos realmente el substrato de aluminio. Este substrato está apoyando todos los componentes presentes en el tablero. Ata los componentes al tablero. Es imprescindible que este substrato sea altamente termalmente conductor.
La capa baja también necesita ser conveniente para los diversos procesos mecánicos incluyendo cortar, la perforación, y la perforación.
Membrana baja
Los sueldos base de aluminio un papel importante en la protección de la superficie de aluminio del PWB. Se asegura de que la superficie sea segura del agente que graba al agua fuerte y que raspa. Hay dos tipos principales de membrana baja, de primera temperatura ordinaria y en segundo lugar anti-alta.
La membrana ordinaria soporta generalmente la temperatura más baja que 120°C. Por el contrario, la anti-alta temperatura puede soportar hasta 250°C.
El anti-alto tipo es la mejor opción para la nivelación de la soldadura del aire caliente.
Capacidades de PCBA |
|
PCBA de llavero |
PCB+components sourcing+assembly+package |
Detalles de la asamblea |
SMT y Por-agujero, líneas del ISO SMT y de la INMERSIÓN |
Plazo de ejecución |
Prototipo: 15 días del trabajo. Orden total: 20~25 días del trabajo |
Prueba en productos |
Prueba de la punta de prueba que vuela, inspección de la radiografía, AOI Test, prueba funcional |
Cantidad |
Cantidad mínima: 1pcs. Prototipo, pequeña orden, orden total, toda la AUTORIZACIÓN |
Ficheros necesarios |
PWB: Ficheros de Gerber (leva, PWB, PCBDOC) |
Componentes: Bill de los materiales (lista de BOM) |
|
Asamblea: Fichero del Selección-N-lugar |
|
Tamaño del panel del PWB |
Tamaño mínimo: pulgadas 0.25*0.25 (6*6m m) |
Tamaño máximo: pulgadas 20*20 (500*500m m) |
|
Tipo de la soldadura del PWB |
Goma soluble en agua de la soldadura, RoHS sin plomo |
Detalles de los componentes |
Voz pasiva abajo al tamaño 0201 |
BGA y VFBGA |
|
Chip Carriers sin plomo /CSP |
|
Asamblea de doble cara de SMT |
|
Echada fina a 0.8mils |
|
Reparación y Reball de BGA |
|
Retiro y reemplazo de la parte |
|
Paquete componente |
Corte la cinta, tubo, carretes, piezas flojas |
Proceso de montaje del PWB |
Perforación-----Exposición-----Galjanoplastia-----Etaching y desmontaje-----Perforación-----Prueba eléctrica-----SMT-----Onda |
FAQ:
Q1. ¿Cuál es necesario para la cita del PWB PCBA?
: PWB: Fichero de la cantidad, de Gerber y requisitos de la técnica (material, tratamiento superficial del final, grueso de cobre, grueso del tablero,…)
Q2. ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q3: ¿Cuánto tiempo es el plazo de ejecución?
: Para las muestras, tardará 5-7 días del trabajo; para los pedidos en bloque, tardará 10-15 días de la palabra.
