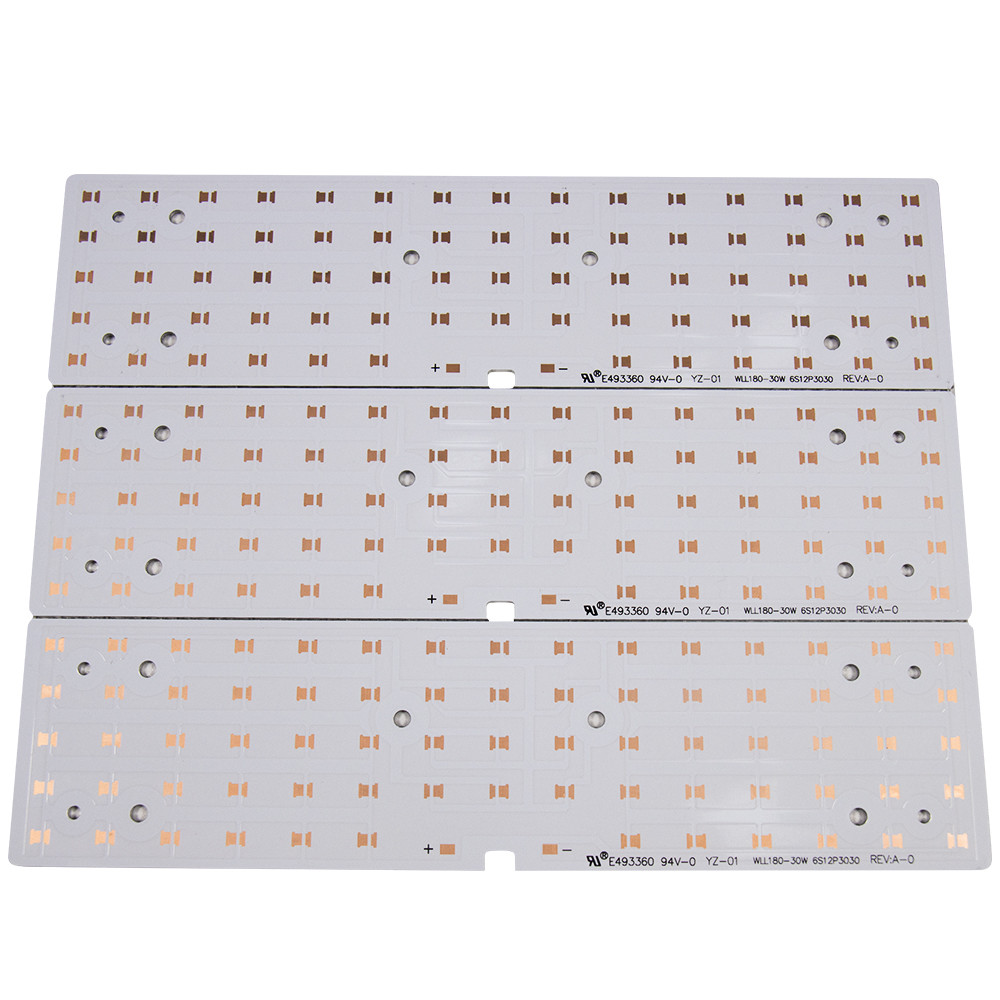

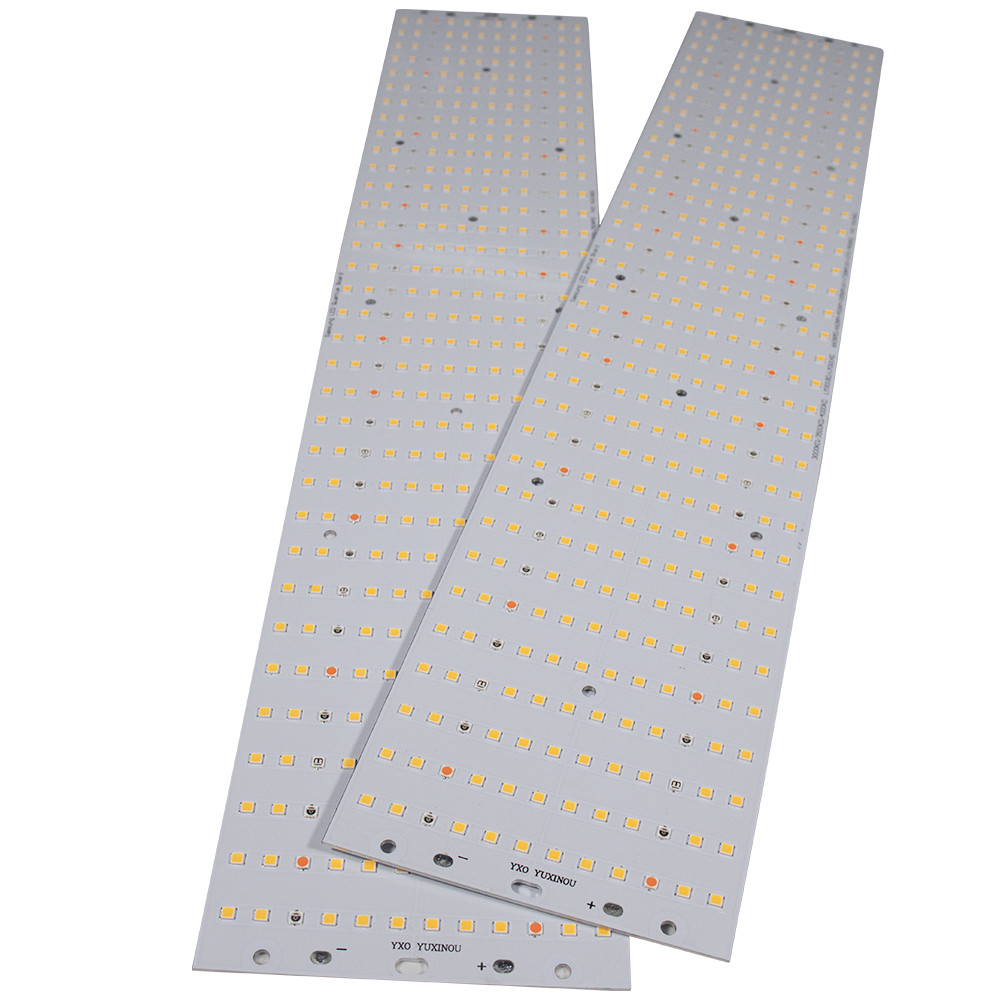

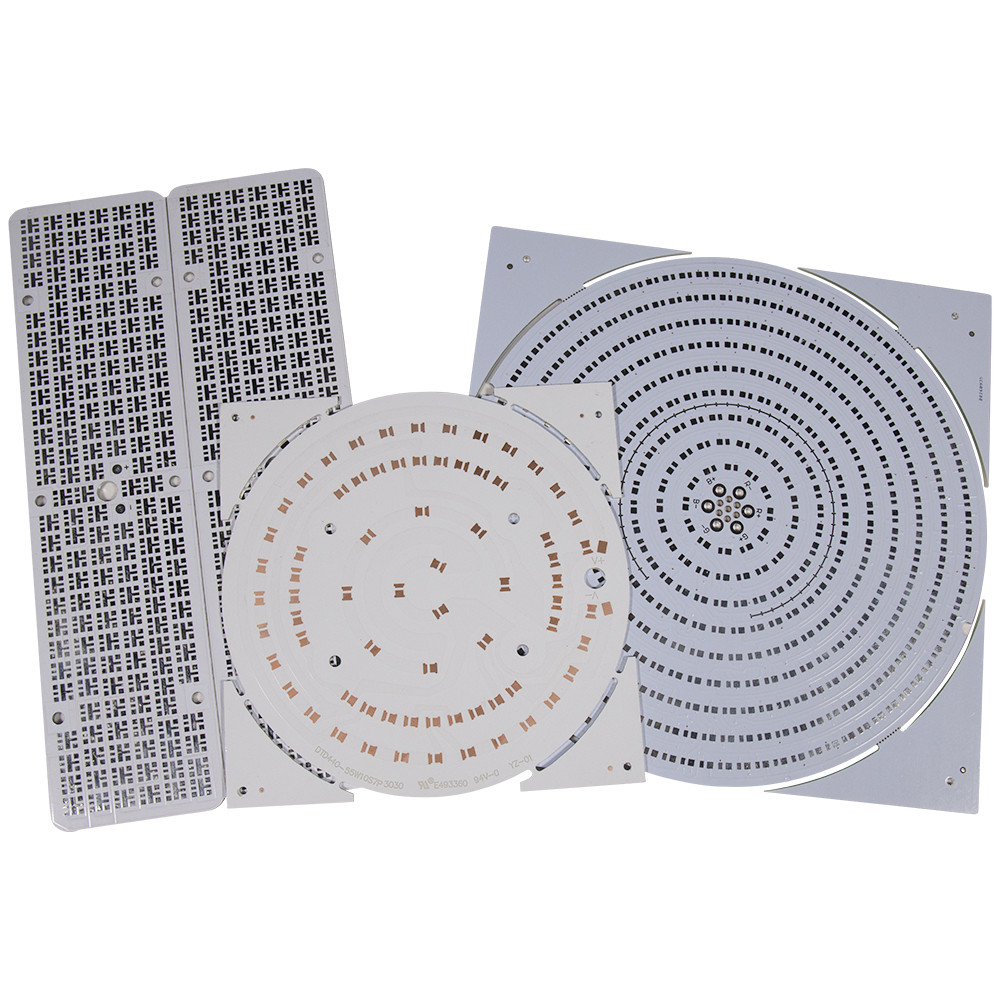

El PWB de aluminio redondo modificado para requisitos particulares 12v del solo-lado llevó a la placa de circuito ligera
Solo PCBs echado a un lado redondo modificado para requisitos particulares 12v llevó el circuito ligero BoardCustomized alrededor de solo PCBs echado a un lado 12v llevó a la placa de circuito ligera
| Tipo material |
aluminio |
| Grueso del tablero |
0.5~3.2m m |
| Capa del tablero del PWB |
de un sólo lado |
|
Grueso de cobre
|
1oz~4oz
|
| Color de la serigrafía del PWB |
negro |
| Final superficial del PWB |
OSP |
| Método de prueba |
aparejo de la vuelo-punta de prueba/de prueba/accesorio de la prueba |
| Ficheros necesarios de la producción |
lista/firmware del files&Bom del gerber |
| Palabras claves |
Diseño del PWB |
| Líneas espaciamiento mínima |
0.1m m |
| Línea anchura mínima |
0.1m m |
Solo PWB echado a un lado:
El solo PWB echado a un lado es solamente circuito impreso en un lado del substrato, también conocido como tablero que graba al agua fuerte impreso. El grabado de pistas resiste es impreso generalmente por tecnología de la impresión de la pantalla, y el modelo del conductor es formado por la aguafuerte química para quitar la hoja de cobre expuesta.
Material típico de la sola placa de circuito impresa echada a un lado
Este método de fabricación de la placa de circuito se utiliza generalmente en el dispositivo barato, total, y relativamente menos funcional. La mayor parte del PWB de un sólo lado se hace del substrato de papel más barato, y se utiliza la resina fenólica ignífuga sobre papel más popular XPC. Es una clase de laminas con las altas propiedades de perforación.
Por otra parte, muchos materiales se pueden utilizar para el solo PWB echado a un lado según sus usos reales. Por ejemplo, FR-4 se ve a menudo en nuestros aparatos electrodomésticos, CEM-1 y FR-1 se ven a menudo en los juguetes, el substrato de aluminio en la iluminación del LED y el polyimide en el PWB flexible etc.
Proceso de fabricación de la sola placa de circuito lateral
Generalmente, una impresión de la producción altamente automatizada y de la banda transportadora y grabar al agua fuerte la cadena de producción se adopta para la producción en masa. El proceso básico está como sigue.
El paso 1, consideró o cortó el substrato al tamaño apropiado de la placa.
El paso 2, puso la lamina en el cargador y la envía a la cadena de producción.
El paso 3, limpia la superficie de la lamina.
El paso 4, utiliza la tinta curable ULTRAVIOLETA de la anticorrosión para la impresión superficial de la pantalla.
Paso 5, tinta solidificada de la anticorrosión.
El paso 6, el grabado de pistas expusieron de cobre.
Paso 7, tinta de la anticorrosión de la tira.
Paso 8, tinta de la máscara de la soldadura de la capa.
Paso 9, texto componente de la impresión.
Paso 10, taladro o agujeros de sacador.
Paso 11, prueba abierta/cortocircuito
Paso 12, tableros del paquete y hacer entrega.
La velocidad de la línea automática transportador de la impresión y el grabar al agua fuerte es 35-45 líneas de montaje de la masa de ft/min. se equipa de la inspección óptica en línea, para poder evitar la prueba eléctrica final del cortocircuito del circuito abierto. |
|
FAQ:
Q1. ¿Qué formatos de archivo usted acepta para la producción del PWB PCBA?
Fichero de A. Gerber: CAM350 RS274X
Fichero del PWB: Protel 99SE, PWB 2001 de P-CAD
BOM: Excel (pdf, palabra, txt)
Fichero de la selección y del lugar
Q2. ¿Cómo sobre su capacidad de la fuente?
: Nuestra capacidad de la fuente es hacia 2000 sqm cada día. donde nuestros 25 espacio de la fábrica de 000 sqm recibe operaciones del R&D, del márketing, de la logística y de la adquisición.
Q3: ¿Qué sobre la fecha del transporte y de expedición?
: Normalmente, utilizamos internacional expresamos (por ejemplo, Fedex, DHL, TNT) para entregar muestras y pequeños órdenes del volumen. Para la orden total grande, podemos arreglar el envío por el mar.
