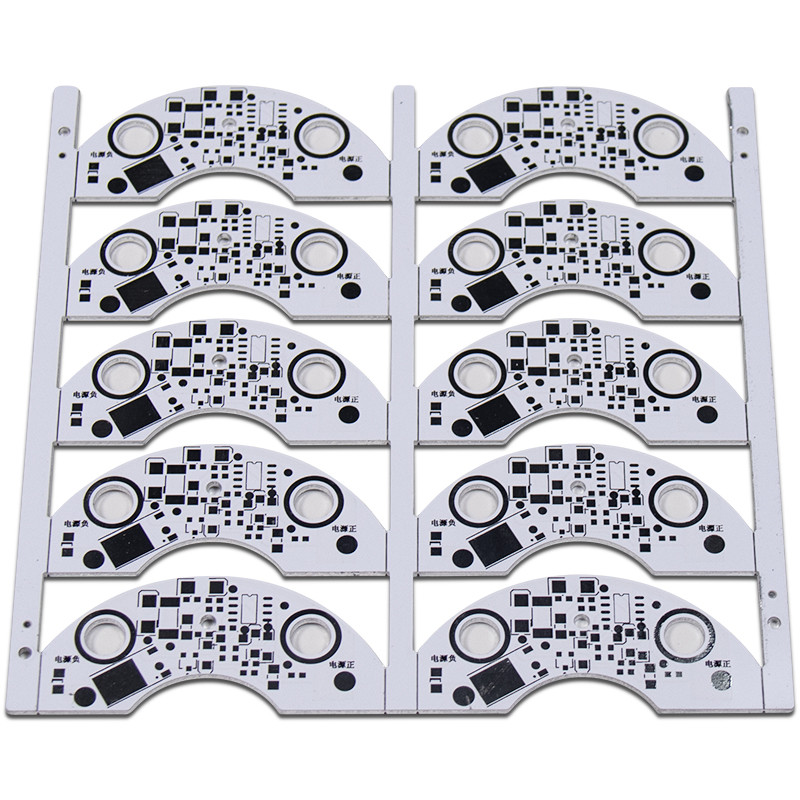

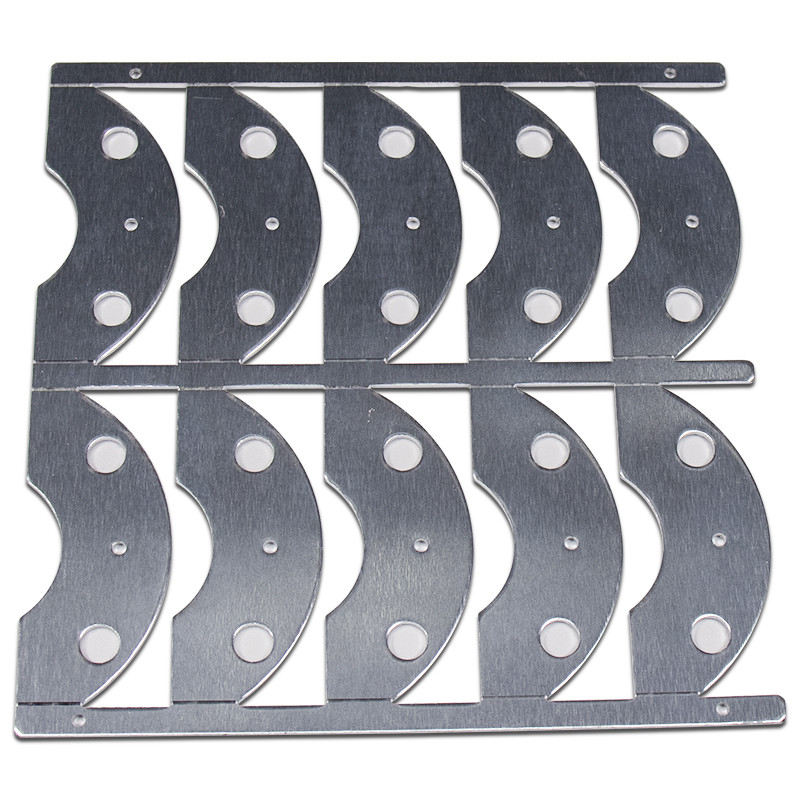

El anillo de encargo de la placa de circuito de aluminio llevó el PWB para el bulbo y el downlight
El LED representa diodo electroluminoso. Un LED imprimió a la placa de circuito se utiliza para montar los diodos y para accionar el LED para el uso.
Generalmente, los dispositivos del LED utilizan un diseño superficie-montado (SMD) que incluya un solo componente del LED. Para generar más luz, una placa de circuito del LED conecta luces múltiples.
Porque estas luces y su operación generan una gran cantidad de calor, necesitan tener una manera de quitar este calor, tal como un disipador de calor o un material estructural que aparte calor. Por lo tanto, el material del PWB del LED puede ser de aluminio, que sobresale en el calor de transferencia lejos del tablero.
Debido a las muchas ventajas de la iluminación del LED y de sus varias aplicaciones en vida moderna, a la fabricación del PWB del LED y a los productos han aumentado para cubrir la creciente demanda.
La iluminación del LED es una solución de iluminación cada vez más popular, favorecida para su longevidad mejorada y consecuencias para el medio ambiente reducidas. Algunas de las ventajas de la iluminación del LED sobre métodos convencionales incluyen:
Estas ventajas son increíbles y han prestado al renombre del LED que se enciende hoy. 2012, los americanos instalaron más de 49 millones de LED, ahorrando $675 millones en costes energéticos anuales y cortando perceptiblemente emisiones de carbono. Usted puede encontrar el LED en la iluminación del automóvil, los semáforos, las TV y electrónica y una variedad de otros usos.
Capa
|
1~64 capas
|
Material
|
FR4, CEM1, CEM3, aluminio
|
Capacidad de producción
|
30000 ㎡/months
|
Forma del tablero
|
Rectangular, redondo, ranuras, recortes, complejo irregular
|
Corte del tablero
|
Esquileo, V-cuenta, Etiqueta-encaminada, al revés hundida
|
Grueso del tablero
|
0.2~8.0m m, flexión 0.1-0.25m m
|
Peso de cobre
|
0.5oZ~12oZ
|
Máscara de la soldadura
|
Etc verde de doble cara de la LPI, rojo, blanco, amarillo, azul, negro, púrpura. Máscara de la soldadura
|
Pantalla de seda
|
De doble cara o de un sólo lado en el etc blanco, amarillo, negro
|
Línea anchura mínima/espacio
|
0.08mm/3mil
|
Dimensiones máximas del tablero
|
25.6inch*43.3inch o 650mm*1100m m
|
Diámetro de agujero mínimo de taladro
|
0.1m m
|
Diámetro de agujero de Min Laser Drill
|
0.075m m
|
Final superficial
|
HASL, ENIG, lata de la inmersión, plata de la inmersión, OSP, ENEPIG etc
|
Toleranc del grueso del tablero
|
± el 10%
|
Anchura de ranura mínima
|
0,12", 3.0m m, o 120mils
|
profundidad de la V-cuenta
|
20-25% del grueso del tablero
|
Grueso de pared de PTH
|
>0.025m m
|
Agujero Dia Tolerance de PTH
|
±0.076mm
|
No agujero Dia Tolerance de PTH
|
±0.05mm
|
Desviación de la posición del agujero
|
±0.076mm
|
Agujeros del fregadero
|
Sí
|
Norma de calidad
|
IPC-A600F/MIL-STD-105D
|
Formato de archivo del diseño
|
DXF de Gerber RS-274X, de 274D, de Eagle y de AutoCAD, DWG
|
La electrónica Co., Ltd. de Shenzhen Yizhuo es una empresa de alta tecnología nacional certificada a ISO9001: sistema de gestión internacional de la calidad 2015. Tenemos CE, ROHS, certificación de la UL. Fue fundada en 2012 y el área de la fábrica consiste en más de 6.000 metros cuadrados, 131 empleados, y dos cambios. Tenemos la capacidad para fabricar PCBs de aluminio, FR4 PCBs, LED PCBA, y otros productos relacionados. También estamos proporcionando servicios como diseño del PWB, la asamblea del PWB, y el tablero del LED SMT que procesa para los servicios de diseño del PWB. Los productos son ampliamente utilizados en las industrias de la iluminación, de la electrónica, de las comunicaciones, del automovil y otro que requieren la disipación de calor. Nuestros profesionales trabajan en la asociación cercana para entender los requisitos específicos de nuestros clientes. En nuestra unidad de prueba de la calidad, probamos meticuloso cada producto, así resultados en su conformidad con normas de calidad internacionales. Podemos hacer el servicio todo en uno del ODM o del OEM para nuestros clientes.
FAQ:
Q1. ¿Usted tiene MOQ limitó?
: No tenemos ningún MOQ limitamos, la orden mínima que aceptamos somos 1pcs.
Q2: ¿Todos sus productos se certifican con UL, ROHS etc?
: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
