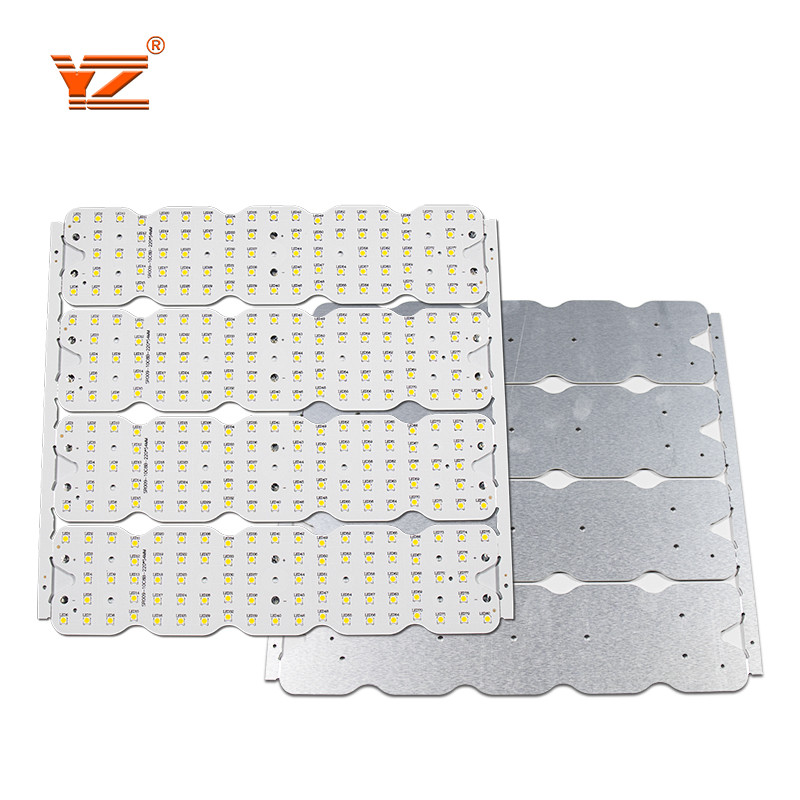

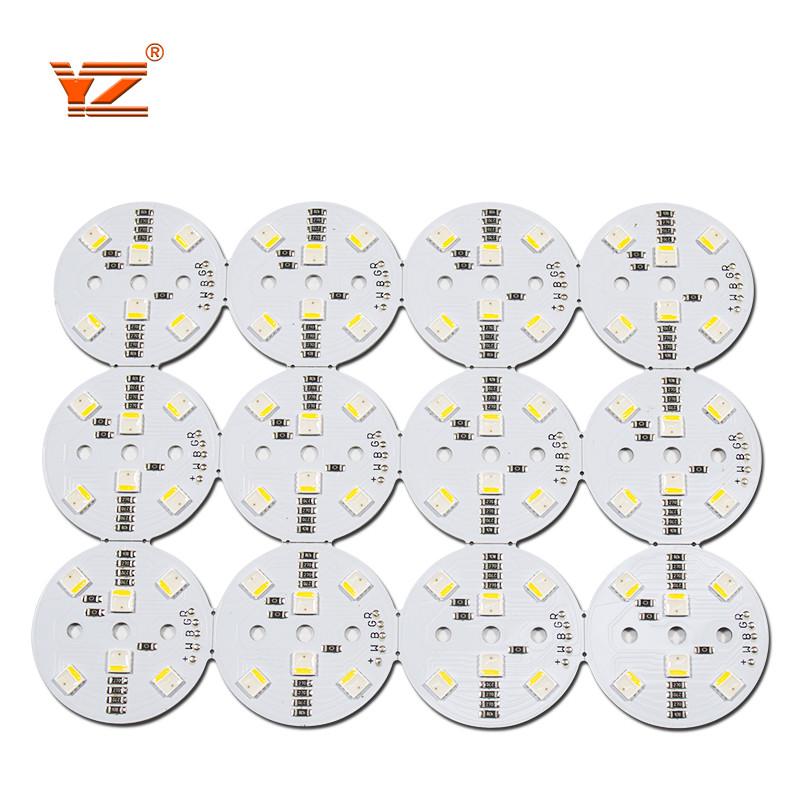

HASL LED de aluminio sin plomo que enciende a la asamblea de PCBA
1PCS
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: UL,CE,ROHS
Número de modelo: PCBA07
Alta luz:

Asamblea sin plomo de HASL PCBA

,

LED de aluminio que enciende la asamblea de PCBA

,

LED de aluminio que enciende la asamblea del PWB

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 120000 m2/por mes
Especificaciones
Materia prima: Aluminio
Grueso del tablero: 0,6 mm 0,8 mm 1 mm 1,6 mm 2 mm 3 mm
Servicio: Servicio de una parada
Certificado: ISO9001:2008,ROHS,UL
Max. máx. PCB Size Tamaño de placa de circuito impreso: 600 mm × 500 mm
Acabamiento superficial: HASL sin plomo
Uso: Luz llevada
Descripción de producto

El aluminio impreso de la fabricación del PWB de la placa de circuito llevó a la asamblea de PCBA



Proceso de asamblea del PWB: Etapas de la placa de circuito impresa PCBA:



Una vez que usted tiene todos los componentes, es hora de construir a su placa de circuito. Cada paso es dependiente sobre el anterior. Cada paso es necesario construir a un tablero que trabaje, y no deben estar fuera de servicio hecho. Aquí están los pasos para el proceso de montaje del PWB:

Goma de la soldadura

La primera fase se llama goma de la soldadura porque eso es qué necesita ser aplicada al tablero donde usted soldará. La goma de la soldadura incluye algunos granos de la soldadura combinados con flujo. Usted coloca una pantalla de la soldadura en el tablero, después pasa un poco de goma de la soldadura a través de los agujeros directamente sobre el tablero.

Escoja y coloque

Después de que usted haya colocado la goma de la soldadura en el tablero, usted entonces utiliza una máquina para escoger componentes y para ponerlos en el punto correcto en el tablero. Los pedazos permanecen en el lugar debido a la goma de la soldadura. Algunas máquinas llevarán a cabo los componentes en el lugar con un toque de pegamento, que se recomienda para soldar de la onda. Si usted no tiene una máquina para hacer esto para usted, usted puede hacerlo a mano. Los componentes necesitan ser puestos exacto, como las pequeñas rutas entre para determinar la manera que cada dispositivo electrónico funciona.

El soldar

Después de que los componentes se pongan correctamente, el soldar viene después. Esto se puede hacer a mano o con una máquina que suelda de la onda.

Inspección

Después de soldar, las placas de circuito necesitan ser examinadas. Si el tablero es complicado, después una inspección óptica automática necesita ser hecha. En un tablero simple, usted puede hacer la inspección que busca componentes equivocados u otros problemas.

Prueba

Las placas de circuito necesitan ser probadas. Hay varias maneras de hacer esto. Las máquinas pueden hacerlo, y hay maneras manuales de probar a los tableros, también.

Reacción

Si usted está montando un PWB con una máquina, los fracasos necesitan ser detectados y ser reparados rápidamente, idealmente en la etapa de la inspección. Si usted está haciendo esto en sus los propio y su tablero no trabaja, usted puede ser que tenga que comenzar en un nuevo y realizar cambios necesarios para evitar fracasos.





Asamblea del tablero del PWB del LED

Capa

Solo-lado, lado doble

Grueso del tablero

0,8, 1,0, 1,2, 1,5, 1,6, 2,0

Especificación técnica



Línea anchura mínima/hueco: 3.5/4mll (laserdrill)
Tamaño mínimo del agujero: 0.2m m (mecánico)/4mil (taladro del taladro del laser)
Anillo anular mínimo: 4mil
Grueso de cobre máximo: 60Z
Grueso del tablero: D/S: 0.2-4.0m m.

Multilayers: 0.40-4.0m m,

Puente mínimo de la máscara de la soldadura: 0.08m m

Relación de aspecto: 8: 1
Tapar la capacidad de Vias: 0.2-0.8m m



Tratamiento superficial

OSP

Microprocesadores llevados

Como sus opciones

Tamaño del PWB

puede ser modificado para requisitos particulares

Materia prima

Aluminio

Paquete

Envasado al vacío



El proceso impreso de asamblea del PWB de la placa de circuito: Una descripción

  • Goma de la soldadura: Si usted está siguiendo un proceso de montaje tradicional del PWB, el primer paso es el uso de la goma de la soldadura. Observe que es esto
  •
  • Colocación componente: En el proceso de montaje tradicional del PWB, el paso siguiente es poner los componentes en el tablero. Esto se puede hacer manualmente, o puede ser hecha con la ayuda de la maquinaria (los sistemas de la selección y del lugar).
  •
  • Flujo: En el proceso de montaje tradicional del PWB, el paso siguiente es el flujo, que es cuando la soldadura primero se derrite y en seguida resolidified. El tablero y todos sus componentes se mueven a través de un horno, que calienta la soldadura, licuándolo y asegurarse de que las conexiones estén formadas antes del tablero se traslada a un refrigerador, donde se refresca la soldadura.



En el proceso de SMT, el soldar de flujo ocurre en este tiempo, también. Envían el tablero a través de un horno, que derrite la goma de la soldadura, permitiendo que fluya cuanto sea necesario, antes de que el tablero pase con una serie de refrigeradores que derriben gradualmente la temperatura, solidificando la soldadura en el tablero y cementando los componentes en el lugar.

  • Inspección: El paso siguiente en el proceso de montaje tradicional del PWB es una inspección visual del tablero, de soldar, y de los componentes.
  •
  • Inserción de la pieza del Por-agujero: El proceso tradicional requiere que la inserción del por-agujero esté hecha manualmente, después del proceso del flujo y de la inspección. El soldar también se hace a menudo manualmente, pero puede ser hecho usando soldar de la onda.
  •
  • Inspección final y limpieza: El paso final en el proceso de montaje tradicional del PWB es una inspección final del tablero, los puntos de la soldadura, y los componentes, y una limpieza para asegurarse de que la ruina o exceso de la soldadura está quitada.
  • HASL LED de aluminio sin plomo que enciende a la asamblea de PCBA 0HASL LED de aluminio sin plomo que enciende a la asamblea de PCBA 1





La electrónica Co., Ltd. de Shenzhen Yizhuo es una empresa de alta tecnología nacional certificada a ISO9001: sistema de gestión internacional de la calidad 2015. Tenemos CE, ROHS, certificación de la UL. Fue fundada en 2012 y el área de la fábrica consiste en más de 6.000 metros cuadrados, 131 empleados, y dos cambios. Tenemos la capacidad para fabricar PCBs de aluminio, FR4 PCBs, LED PCBA, y otros productos relacionados. También estamos proporcionando servicios como diseño del PWB, la asamblea del PWB, y el tablero del LED SMT que procesa para los servicios de diseño del PWB. Los productos son ampliamente utilizados en las industrias de la iluminación, de la electrónica, de las comunicaciones, del automovil y otro que requieren la disipación de calor. Nuestros profesionales trabajan en la asociación cercana para entender los requisitos específicos de nuestros clientes. En nuestra unidad de prueba de la calidad, probamos meticuloso cada producto, así resultados en su conformidad con normas de calidad internacionales. Podemos hacer el servicio todo en uno del ODM o del OEM para nuestros clientes.



A un equipo infraestructurales ‘avanzados’ de profesionales entusiastas nos apoyamos una base y y expertos. hemos dividido nuestra base infraestructural bien desarrollada en diversas unidades tales como obtención, diseño, fabricación, calidad que probaba, R y D, ventas márketing, almacenando el empaquetado, y más. Esto nos facilita para entregar el producto totalmente sin defecto de la gama a nuestros clientes en los precios de mercado principales y equipados de la última maquinaria y a la tecnología innovadora para resolver las órdenes en grande de clientes. Con un equipo del equipo de administración superior y de diseño de R y de D con una experiencia media de la industria de más de 10 años, nuestros productos están vendiendo bien en todo el mundo.



HASL LED de aluminio sin plomo que enciende a la asamblea de PCBA 2

HASL LED de aluminio sin plomo que enciende a la asamblea de PCBA 3

HASL LED de aluminio sin plomo que enciende a la asamblea de PCBA 4

HASL LED de aluminio sin plomo que enciende a la asamblea de PCBA 5





FAQ:



Q1. ¿Qué especificaciones le hacen necesitan para la cita del PWB?
: Necesitamos su fichero del PWB Gerber, grueso del tablero, grueso de cobre, acabamiento superficial y cantidad citarle.



Q2. ¿Cómo sobre el coste de envío?
: El coste de envío es determinado por el destino, peso, tamaño del embalaje de las mercancías. Por favor sepamos si usted nos necesita citarle el coste de envío.



Q3: ¿Es ACEPTABLE imprimir mi logotipo en producto?

Sí. Infórmenos por favor formalmente antes de nuestra producción y confirme el diseño en primer lugar basado en nuestra muestra.
