Asamblea de varias capas del tablero del PWB FR4 de ROHS con el envasado al vacío
1PCS
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: UL,CE,ROHS
Número de modelo: Placa de circuito impreso FR4 10
Alta luz:

Asamblea del tablero del PWB FR4

,

Asamblea del tablero del PWB de ROHS

,

Placa de circuito de varias capas FR4

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 120000 m2/por mes
Especificaciones
Materia prima: Placa de circuito impreso multicapa FR4
Grueso del tablero: 0.8-4.0 espesor
Capa: 1-24 capas
Máscara de la soldadura: Green. Verde. Red. Rojo. Blue. Azul. White. Blan
Tratamiento superficial: OSP, oro de inmersión, estaño de inmersión
prueba de PCBA: Fly-probe, 100% prueba AOI, 100% prueba ETAOI, X-RAY, ICT y prueba de función
Paquete: Envasado al vacío
Descripción de producto

Fabricante de múltiples capas Rohs Circuit Board del montaje del tablero del PWB FR4





Introducción de múltiples capas del tablero del PWB FR4:

FR-4 (o FR4) es una designación del grado asignada a las hojas laminadas de epoxy reforzadas con vidrio, a los tubos, a las barras y a las placas de circuito impresas (PWB). FR-4 es un material compuesto integrado por el paño tejido de la fibra de vidrio con una carpeta de la resina de epoxy que sea ignífuga (autoextinguible).

El “franco” representa ignífugo, y denota que la seguridad de la inflamabilidad de FR-4 está de acuerdo con el UL94V-0 estándar. FR-4 fue creado de los materiales constitutivos (la resina de epoxy, refuerzo de cristal tejido de la tela, bromó ignífugo, el etc.) por la nema en 1968.

El epóxido de cristal FR-4 es un grado laminado plástico thermoset de alta presión popular y versátil con buena fuerza a los ratios de peso. Con la absorción de agua cero cercana, FR-4 es el más de uso general como aislador eléctrico que posee considerable fuerza mecánica. El material se sabe para conservar sus altos valores mecánicos y calidades aisladores eléctricas en condiciones secas y húmedas. Estas cualidades, junto con buenas características de la fabricación, prestan para uso general a este grado para una amplia variedad de usos eléctricos y mecánicos.

La nema es la autoridad de regulación para FR-4 y otros grados laminados aisladores. Las designaciones del grado para las laminas de epoxy de cristal son: G10, G11, FR4, FR5 y FR6. De éstos, FR4 es el grado lo más extensamente posible funcionando hoy. El G-10, el precursor a FR-4, carece características autoextinguibles de la inflamabilidad de FR-4. Por lo tanto, FR-4 tiene [cuando?] substituyó desde entonces al G-10 en la mayoría de los usos.

Los sistemas de la resina de epoxy FR-4 emplean típicamente el bromo, un halógeno, para facilitar propiedades ignífugas en las laminas de epoxy de cristal FR-4. Algunos usos donde está un rasgo la destrucción termal del material deseable todavía utilizarán al G-10 no ignífugo.



Capacidad de proceso FR-4
Artículo
Capacidad del arte
Final superficial
HASL, oro de la inmersión, chapado en oro, OSP, lata de la inmersión, etc
Capa
1-32 capas
Anchura de Min.Line
4mil
Espacio de Min.Line
4mil
Min.Space entre el cojín a rellenar
3mil
Diámetro de Min.Hole
0.20m m
Diámetro del cojín de Min.Bonding
0.20m m
Max.Proportion del agujero de perforación y del grueso del tablero
1:10
Max.Size del tablero del final
23inch*35inch
Sonó de grueso del ′ s del tablero del final
0.21-3.2m m
Min.Thickness de Soldermask
10um
Soldermask
Máscara fotosensible verde, amarilla, negra, blanca, roja, transparente de la soldadura, máscara desprendible de la soldadura
Min.Linewidth de Idents
4mil
Min.Height de Idents
25mil
Color de la Seda-pantalla
Blanco, amarillo, negro
Formato de archivo de la fecha
El fichero de Gerber y el fichero de la perforación, serie del informe, RELLENA 2000 series, serie del powerpcb, ODB++
E-prueba
100%E-Test: Prueba de alto voltaje
Material para el PWB
Alto material del TG: Alta frecuencia ROGERS, TEFLON, TADONIC, ARLON (material libre de Haloger)
E-prueba
Prueba de la impedancia, Resisitance que prueba, Microsection etc
Requisito tecnológico especial
Blind&Buried Vias y alto cobre del grueso



Tipos de PWB FR4:



1. Solo PWB del lado FR4

El solo-lado Fr4 imprimió a placas de circuito se hace del PWB de la resina de epoxy que tenía hoja de cobre en un lado, sus componentes se pega en un lado.

2. PWB doble del lado FR4

El solo-lado Fr4 imprimió a placas de circuito también se hace del PWB de la resina de epoxy que tenía hoja de cobre en un lado, pero sus componentes se pegan en dos lados que den la trayectoria de rastros para cruzarse.

Estos tableros contienen el cobre para la conducción.

3. PWB múltiple de las capas FR4

El tablero de PC multisided tiene más de dos capas. Contiene tres capas de material para la conducción.

Eso se pega en el centro de los materiales. El material de la base se lamina junto bajo alta presión y temperatura alta para producir los tableros de PC de múltiples capas. Los componentes se pegan a ambos lados de los tableros de PC.

4. PWB rígido FR4

En este tipo de tablero de PC Fr4, los materiales de la base usados son solamente francos, de modo que sea porqué esto se llama un fr4 rígido imprimió a la placa de circuito.

No hay otros materiales o la impureza añadió a ella que es un circuito puro, por eso él es rígida para el tablero de PC entero.

5. PWB de la Rígido-flexión FR4

En este tipo de tablero de PC, el material de la base es rígido así como flexible así que se llaman los tableros de PC de la rígido-flexión Fr4.

La flexión debe circular flexibilidad. Utilizamos a tableros finos porque es más flexible y más vulnerable calentar.

Durante soldar, puede doblar para hacer un ángulo deseable.

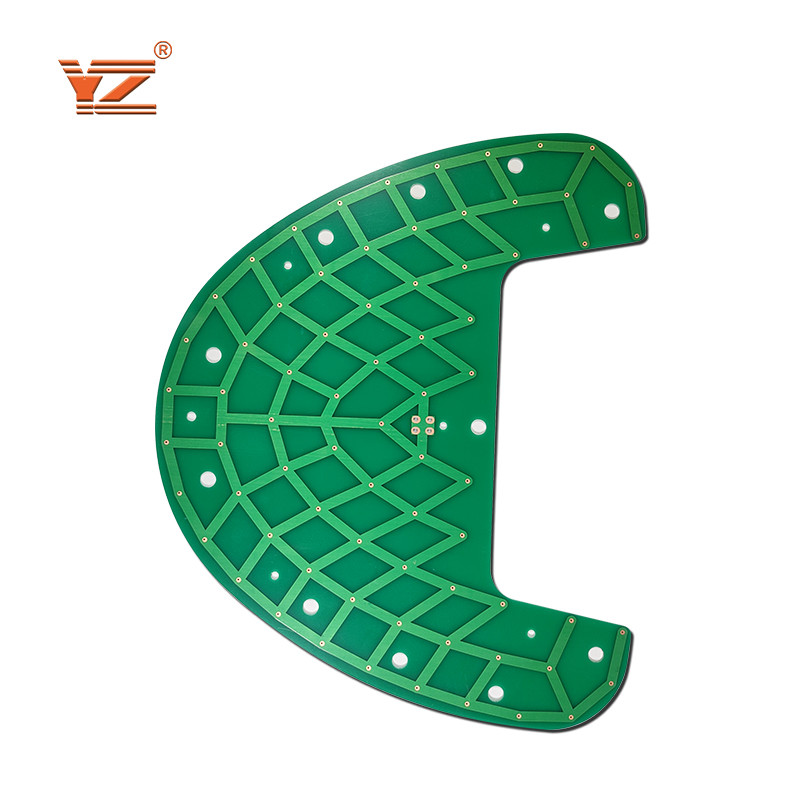

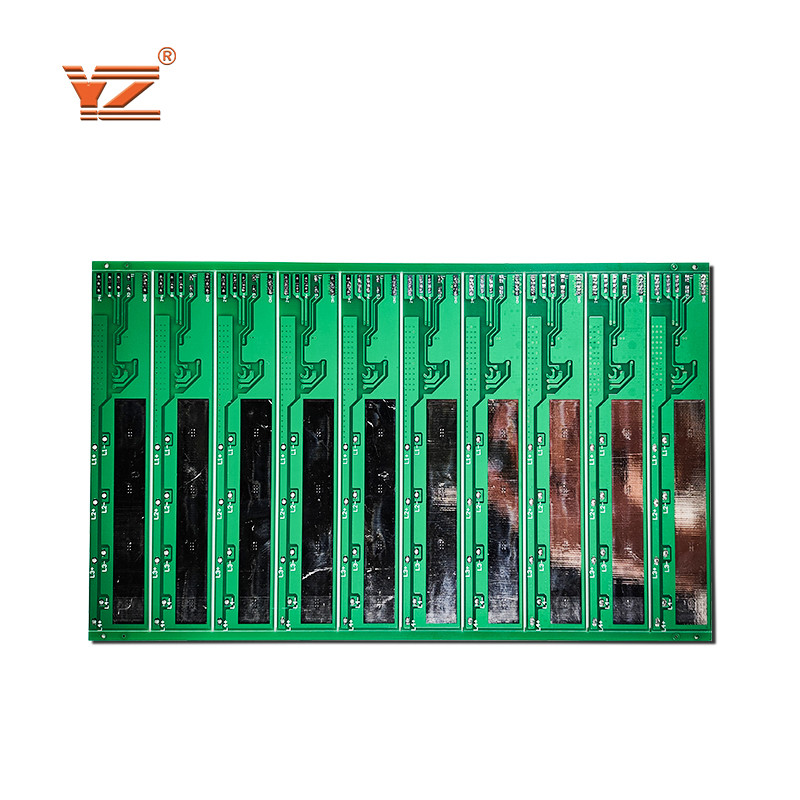

Asamblea de varias capas del tablero del PWB FR4 de ROHS con el envasado al vacío 0Asamblea de varias capas del tablero del PWB FR4 de ROHS con el envasado al vacío 1

Uso de múltiples capas del tablero del PWB FR4

Asamblea de varias capas del tablero del PWB FR4 de ROHS con el envasado al vacío 2













La electrónica Co., Ltd. de Shenzhen Yizhuo es una empresa de alta tecnología nacional certificada a ISO9001: sistema de gestión internacional de la calidad 2015. Tenemos CE, ROHS, certificación de la UL. Fue fundada en 2012 y el área de la fábrica consiste en más de 6.000 metros cuadrados, 131 empleados, y dos cambios. Tenemos la capacidad para fabricar PCBs de aluminio, FR4 PCBs, LED PCBA, y otros productos relacionados. También estamos proporcionando servicios como diseño del PWB, la asamblea del PWB, y el tablero del LED SMT que procesa para los servicios de diseño del PWB. Los productos son ampliamente utilizados en las industrias de la iluminación, de la electrónica, de las comunicaciones, del automovil y otro que requieren la disipación de calor. Nuestros profesionales trabajan en la asociación cercana para entender los requisitos específicos de nuestros clientes. En nuestra unidad de prueba de la calidad, probamos meticuloso cada producto, así resultados en su conformidad con normas de calidad internacionales. Podemos hacer el servicio todo en uno del ODM o del OEM para nuestros clientes.



A un equipo infraestructurales ‘avanzados’ de profesionales entusiastas nos apoyamos una base y y expertos. hemos dividido nuestra base infraestructural bien desarrollada en diversas unidades tales como obtención, diseño, fabricación, calidad que probaba, R y D, ventas márketing, almacenando el empaquetado, y más. Esto nos facilita para entregar el producto totalmente sin defecto de la gama a nuestros clientes en los precios de mercado principales y equipados de la última maquinaria y a la tecnología innovadora para resolver las órdenes en grande de clientes. Con un equipo del equipo de administración superior y de diseño de R y de D con una experiencia media de la industria de más de 10 años, nuestros productos están vendiendo bien en todo el mundo.

Asamblea de varias capas del tablero del PWB FR4 de ROHS con el envasado al vacío 3



Asamblea de varias capas del tablero del PWB FR4 de ROHS con el envasado al vacío 4

El proceso de hacer un PWB de múltiples capas:



Varios factores entran producir PCBs de múltiples capas de alta calidad. El proceso implica los pasos específicos necesarios asegurarse que cada aspecto está cubierto. Puesto que hay diversos tipos de tableros de múltiples capas, el proceso de fabricación puede ser diferente basado en el diseño único que usted quiere alcanzar. Además del planeamiento de la parte frontal, el procedimiento general implica:

·  El trazar de la foto – convierte los datos de la foto y los convierte al pixel de la imagen.

· Proyección de imagen y DES (conviértase, grabe al agua fuerte, pele) – aplica la imagen primaria encendido al PWB.

·  Inspección óptica automatizada – examina las capas del PWB multijugador antes de la laminación.

·  Tratamiento y laminación – tratamiento químico del óxido aplicado a las capas internas del PWB. La laminación ata las diversas capas de cobre y de fibra de vidrio juntos.

· Perforación y deposición de cobre no electrolítica – este proceso crea los agujeros y los fosos requeridos de taladro en el PWB. Entonces son cubiertos por los depósitos de cobre.

Prueba eléctrica, fabricación, micro-seccionamiento, e inspección final

Asamblea de varias capas del tablero del PWB FR4 de ROHS con el envasado al vacío 5

Asamblea de varias capas del tablero del PWB FR4 de ROHS con el envasado al vacío 6






FAQ:

Q1. ¿Qué formatos de archivo usted acepta para la producción del PWB PCBA?
: Fichero de Gerber: CAM350 RS274X

Fichero del PWB: Protel 99SE, PWB 2001 de P-CAD

BOM: Excel


Q2. ¿Cómo puedo conseguir una muestra para comprobar su calidad?
:  Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.

Q3. ¿Cómo sobre su capacidad de la fuente?

Nuestra capacidad de la fuente es hacia 2000 sqm cada día. donde nuestros 25 espacio de la fábrica de 000 sqm recibe operaciones del R&D, del márketing, de la logística y de la adquisición.
