FR4 el PWB echado a un lado doble PCBA imprimió al proveedor de la asamblea de la placa de circuito
FR-4 es un material compuesto integrado por el paño tejido de la fibra de vidrio con una carpeta de la resina de epoxy que sea ignífuga (autoextinguible).
El “franco” representa “ignífugo”, y no denota que el material cumple con el UL94V-0 estándar a menos que la prueba se realice a UL 94, prueba vertical de la llama en la sección 8 en un laboratorio obediente. La designación FR-4 fue creada por la nema en 1968.
El epóxido de cristal FR-4 es un grado laminado plástico thermoset de alta presión popular y versátil con buena fuerza a los ratios de peso. Con la absorción de agua cero cercana, FR-4 es el más de uso general como aislador eléctrico que posee considerable fuerza mecánica. El material se sabe para conservar sus altos valores mecánicos y calidades aisladores eléctricas en condiciones secas y húmedas. Estas cualidades, junto con buenas características de la fabricación, prestan para uso general a este grado para una amplia variedad de usos eléctricos y mecánicos.

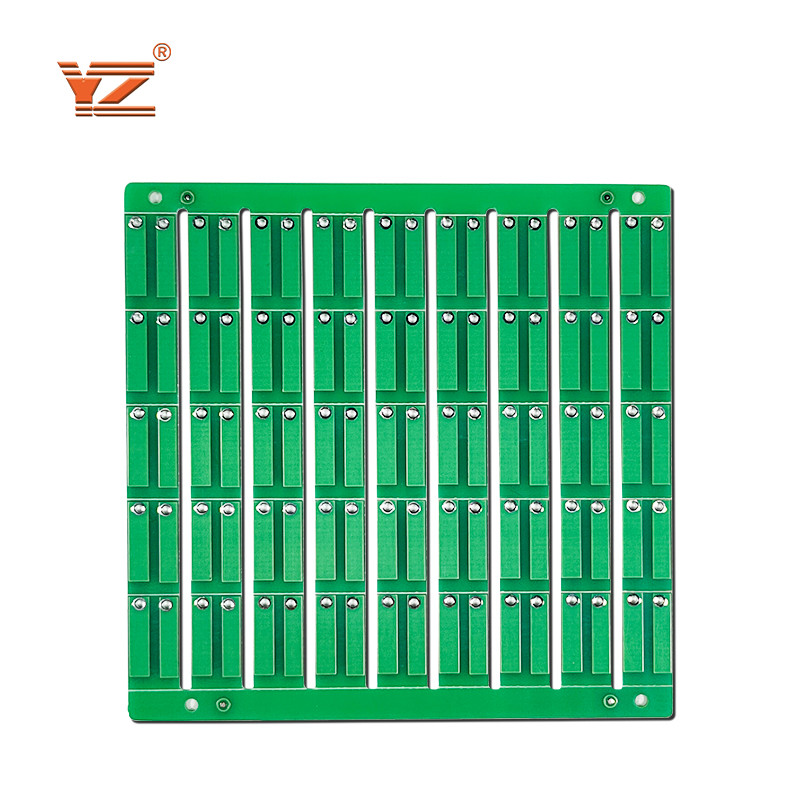

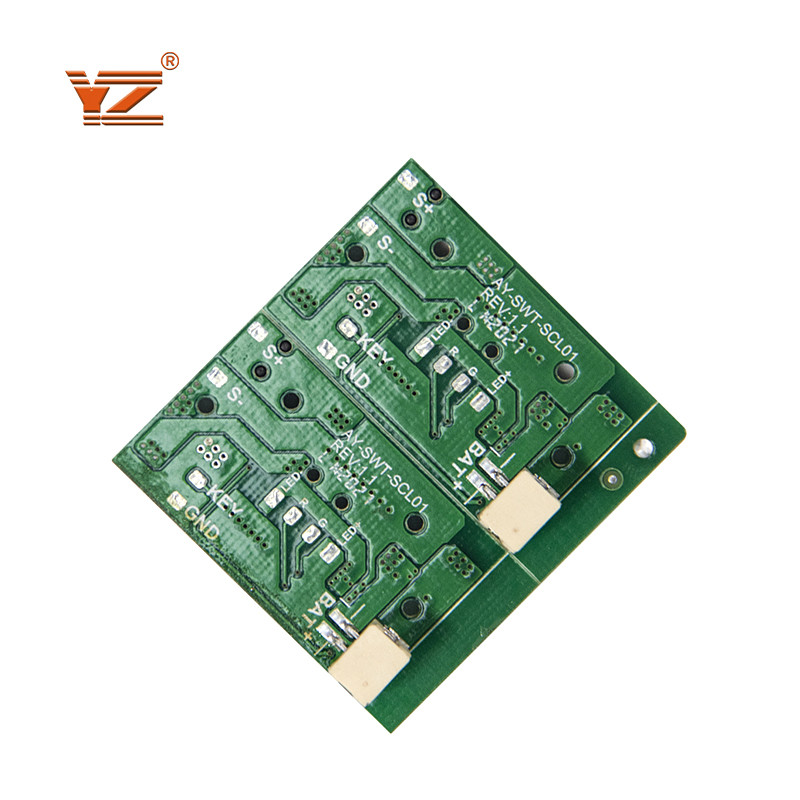

El PWB FR4 es las placas de circuito impresas que usan las laminas FR4. La mayoría del PCBs se hace de FR4 (nivel ignífugo 4).
Capacidad de proceso FR-4
|
|
Artículo
|
Capacidad del arte
|
|
Final superficial
|
HASL, oro de la inmersión, chapado en oro, OSP, lata de la inmersión, etc
|
|
Capa
|
1-32 capas
|
|
Anchura de Min.Line
|
4mil
|
|
Espacio de Min.Line
|
4mil
|
|
Min.Space entre el cojín a rellenar
|
3mil
|
|
Diámetro de Min.Hole
|
0.20m m
|
|
Diámetro del cojín de Min.Bonding
|
0.20m m
|
|
Max.Proportion del agujero de perforación y del grueso del tablero
|
1:10
|
|
Max.Size del tablero del final
|
23inch*35inch
|
|
Sonó de grueso del ′ s del tablero del final
|
0.21-3.2m m
|
|
Min.Thickness de Soldermask
|
10um
|
|
Soldermask
|
Máscara fotosensible verde, amarilla, negra, blanca, roja, transparente de la soldadura, máscara desprendible de la soldadura
|
|
Min.Linewidth de Idents
|
4mil
|
|
Min.Height de Idents
|
25mil
|
|
Color de la Seda-pantalla
|
Blanco, amarillo, negro
|
|
Formato de archivo de la fecha
|
El fichero de Gerber y el fichero de la perforación, serie del informe, RELLENA 2000 series, serie del powerpcb, ODB++
|
|
E-prueba
|
100%E-Test: Prueba de alto voltaje
|
|
Material para el PWB
|
Alto material del TG: Alta frecuencia ROGERS, TEFLON, TADONIC, ARLON (material libre de Haloger)
|
|
E-prueba
|
Prueba de la impedancia, Resisitance que prueba, Microsection etc
|
|
Requisito tecnológico especial
|
Blind&Buried Vias y alto cobre del grueso
|
Propiedades beneficiosas de la placa de circuito FR4:
El FR4 imprimió a placas de circuito también ha ganado renombre debido a las razones siguientes:
- FR4 es un material barato.
- Tiene una alta fuerza dieléctrica que contribuya a sus propiedades eléctricas del aislamiento.
- El material tiene un alto - fuerza - ratio del a-peso y es ligero.
- Es resistente de humedad y tiene resistencia relativa de la temperatura también.
- El material tiene buenas propiedades eléctricas de la pérdida.
- FR4 no absorbe el agua, que lo hace se adaptó para los diversos usos marinos del PWB, también.
- El material es amarillo a verde claro en el color, que va perfectamente con cualquier uso.
Todas estas propiedades hacen conveniente en una variedad de ambientes.
La electrónica Co., Ltd. de Shenzhen Yizhuo es una empresa de alta tecnología nacional certificada a ISO9001: sistema de gestión internacional de la calidad 2015. Tenemos CE, ROHS, certificación de la UL. Fue fundada en 2012 y el área de la fábrica consiste en más de 6.000 metros cuadrados, 131 empleados, y dos cambios. Tenemos la capacidad para fabricar PCBs de aluminio, FR4 PCBs, LED PCBA, y otros productos relacionados. También estamos proporcionando servicios como diseño del PWB, la asamblea del PWB, y el tablero del LED SMT que procesa para los servicios de diseño del PWB. Los productos son ampliamente utilizados en las industrias de la iluminación, de la electrónica, de las comunicaciones, del automovil y otro que requieren la disipación de calor. Nuestros profesionales trabajan en la asociación cercana para entender los requisitos específicos de nuestros clientes. En nuestra unidad de prueba de la calidad, probamos meticuloso cada producto, así resultados en su conformidad con normas de calidad internacionales. Podemos hacer el servicio todo en uno del ODM o del OEM para nuestros clientes.
A un equipo infraestructurales ‘avanzados’ de profesionales entusiastas nos apoyamos una base y y expertos. hemos dividido nuestra base infraestructural bien desarrollada en diversas unidades tales como obtención, diseño, fabricación, calidad que probaba, R y D, ventas márketing, almacenando el empaquetado, y más. Esto nos facilita para entregar el producto totalmente sin defecto de la gama a nuestros clientes en los precios de mercado principales y equipados de la última maquinaria y a la tecnología innovadora para resolver las órdenes en grande de clientes. Con un equipo del equipo de administración superior y de diseño de R y de D con una experiencia media de la industria de más de 10 años, nuestros productos están vendiendo bien en todo el mundo.
Nuestro servicio:
* servicio del PWB y de PCBA OEM/ODM
* servicios todo en uno de la placa de circuito de la electrónica
* garantía de dos años del producto
* los productos son 100% adentro función comprobada la calidad y cosmético.
FAQ:
Q1. ¿Qué servicio puede usted suministrar?
: Somos PWB del OEM y fabricante de PCBA desde 2012, podemos proporcionar la solución todo en uno incluyendo la fabricación del PWB del RD, SMT y el montaje PCBA.
Q2. ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q3. ¿Cuánto tiempo es el plazo de ejecución?
: Para las muestras, tardará 5-7 días del trabajo; para los pedidos en bloque, tardará 10-15 días del trabajo.
