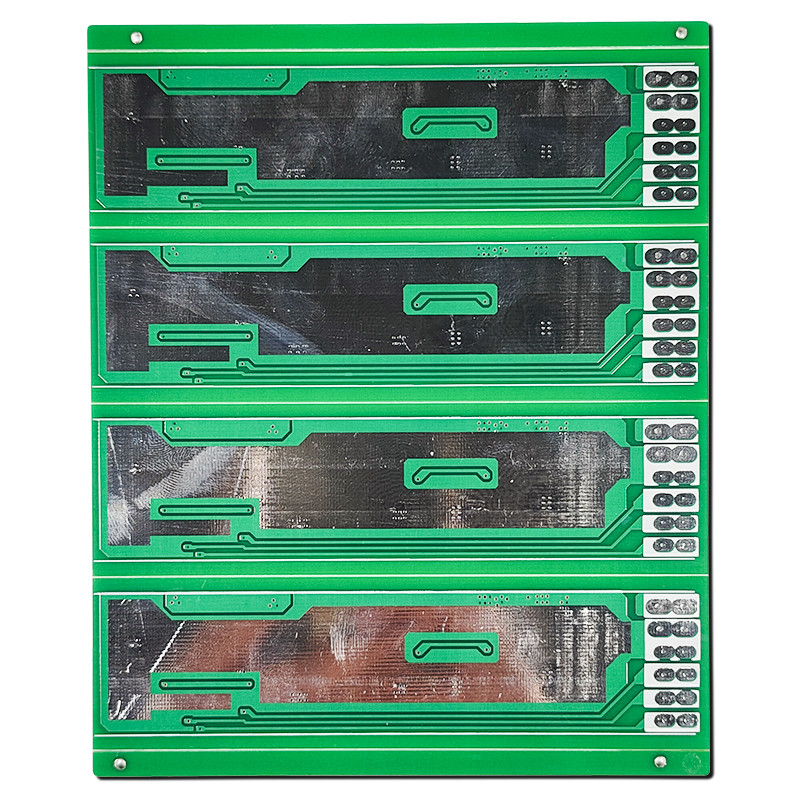

FR4 fabricante electrónico de la placa de circuito del PWB CEM1 CEM3
FR-4, es un desination internacional extensamente aceptable del grado para de epoxy reforzada fibra de vidrio laminada que sean ignífugos (uno mismo que extingue). Después de añada la capa de cobre en un o cada lado FR4, se convierte para revestir la lamina con cobre revestida (CCL), y éste es el materail no-conductor de la base para el tablero impreso normal del cricuit (PWB). Nombrarán a la placa de circuito impresa usando FR4 como material de la base como “PWB FR4”.
El PWB se utiliza para apoyar mecánicamente y para conectar eléctricamente componentes electrónicos usando caminos conductores, pistas o rastros de la señal grabados al agua fuerte del substrato laminado revestido de cobre. A veces, el PWB también nombró la placa de circuito impresa (PWB) o grabar al agua fuerte al tablero de conexión si no se añadió ningunos componentes electrónicos adicionales encendido.
|
Material
|
FR-4//CEM-1/CEM-3/Aluminum
|
|
Capa
|
1-20
|
|
Grueso del tablero
|
0.2mm- 4.0m m
|
|
Tolerancia del grueso del tablero
|
+/--10%
|
|
Grueso de cobre
|
17.5um-175um (0.5oz-5oz)
|
|
Min Trace Width
|
0.15m m
|
|
Min Space Width
|
0.15m m
|
|
Min Drilling Dia
|
0.2m m
|
|
Grueso del cobre de PTH
|
0.4-2mil (10-50um)
|
|
Tolerancia de la aguafuerte
|
±1mil (±25um)
|
|
ángulo del V-corte
|
25°, 30°, 45°, 60°
|
|
Fuerza de la perla de la línea
|
≥ los 6lb/in (≥ 107g/m m)
|
|
Control y tolerancia de la impedancia
|
el 50Ω±10%
|
|
Twist&Wrap
|
≤ 0,5%
|
|
Soldermask
|
Verde, rojo, azul, blanco, negro, amarillo
|
|
Final/galjanoplastia superficiales
|
HASL/galjanoplastia de HASL/OSP/Gold/inmersión sin plomo Gold/ENIG
|
|
Certificado
|
UL. ISO9001, CE, ISO14000
|
|
Fichero
|
Protel 99se/P-CAD/Autocad/Cam350
|
|
Embalaje interno
|
Vacío que embala, la bolsa de plástico
|
|
Embalaje externo
|
Embalaje estándar del cartón
|
Características de FR4 a considerar al elegir FR4 PWB CEM1 CEM3 placa de circuito electrónica
Cuando FR4 que elegía o que ordenaba imprimió a la placa de circuito, un ingeniero eléctrico o un técnico debe mirar las características siguientes:
El grueso de una hoja FR4 varía dependiendo de su proyecto. Idealmente, usted requerirá un FR4 con un grueso de mil 1,3 a 3 pulgadas.
- El hacer juego de impedancia:
El hacer juego de impedancia es muy importante en PCBs de alta frecuencia. Ayuda a mantener la función de la junta directiva. También determina la capacitancia de las capas en tableros de varias capas.
Dependiendo de su proyecto, usted puede elegir un material FR4 para sus tableros del PWB. Sobre todo, la gente prefiere hojas del deluente mientras que ella toma menos espacio y es más flexible.
Desde, el grueso del tablero determina su peso. Para productos más ligeros, elija los tableros FR4 con el encendedor weight.it
Para determinar la gestión de la temperatura del FR4, mirada en el valor del coeficiente termal de la constante dieléctrica. Sin embargo, FR4 es a prueba de calor y es una de las razones principales de su uso popular.
La electrónica Co., Ltd de Shenzhen Yizhuo se ha establecido en 2012 los años, nuestra área de la fábrica más de 5.000 metros cuadrados. Tenemos más de 100 trabajadores y 20 empleados. Somos PWB de aluminio y el fabricante del PWB FR4, nuestros productos es ampliamente utilizado en la iluminación, la electrónica, New Energy, industrias médicas de la asistencia, del automovil y otro. Nuestra capacidad de producción del PWB puede alcanzar 120000 sq.m/por mes.
Nuestra fábrica ha pasado el sistema del 9001:2015 del ISO y tiene CE, ROHS, certificación de la UL. De acuerdo con nuestra capacidad de producción y el equipo del R&D, podemos hacer el servicio del ODM o del OEM para los clientes. Nuestros productos están vendiendo bien en todo el mundo.
¡Recepción para enviar la investigación a Yolanda!
FAQ:
Q1. ¿Qué servicio puede usted suministrar?
: Somos PWB del OEM y fabricante de PCBA desde 2012, podemos proporcionar la solución todo en uno incluyendo la fabricación del PWB del RD, SMT y el montaje PCBA.
Q2. ¿Cuáles son las opciones del color para las máscaras de la soldadura del PWB?
: Verde, amarillo verde, negro, azul, rojo y blanco.
Q3: ¿Cuál es sus maneras del pago?
: Unión Paypal del TT /Western/tarjeta de crédito etc.
