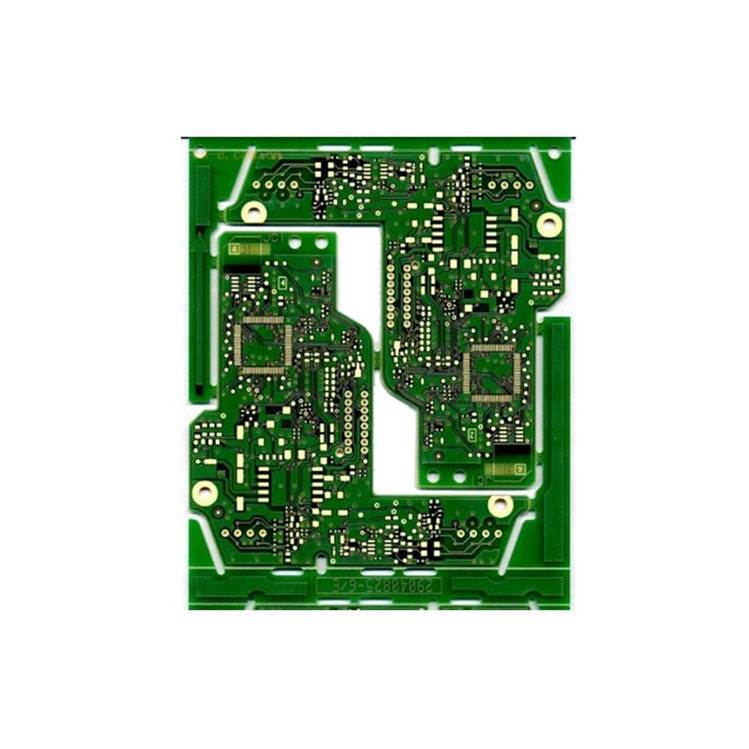

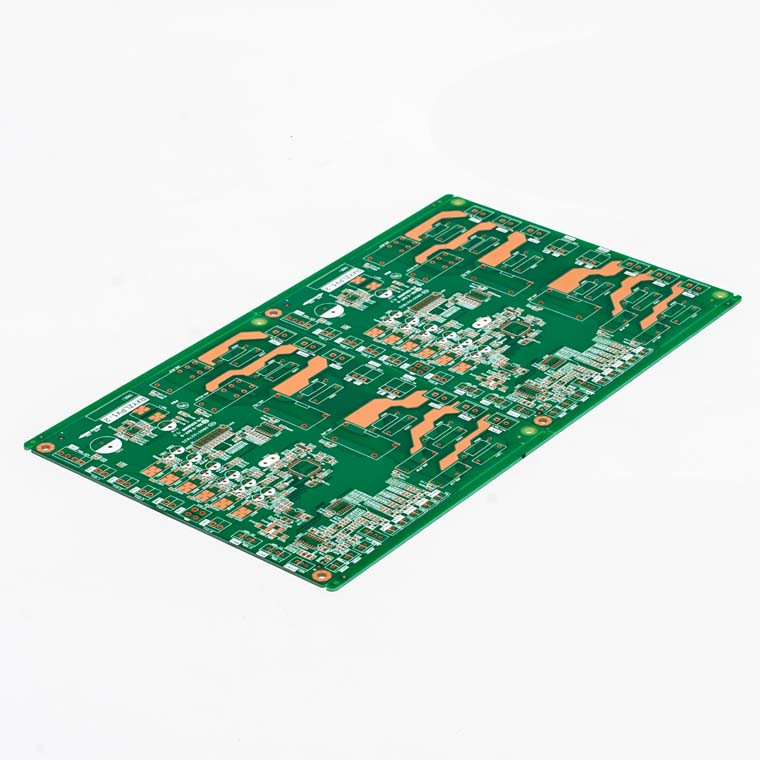

Placa de circuito de múltiples capas electrónica del tablero FR4 del PWB 94V0
|
FR-4, es un desination internacional extensamente aceptable del grado para de epoxy reforzada fibra de vidrio laminada que sean ignífugos (uno mismo que extingue). Después de añada la capa de cobre en un o cada lado FR4, se convierte para revestir la lamina con cobre revestida (CCL), y éste es el materail no-conductor de la base para el tablero impreso normal del cricuit (PWB). Nombrarán a la placa de circuito impresa usando FR4 como material de la base como “PWB FR4”.
El PWB se utiliza para apoyar mecánicamente y para conectar eléctricamente componentes electrónicos usando caminos conductores, pistas o rastros de la señal grabados al agua fuerte del substrato laminado revestido de cobre. A veces, el PWB también nombró la placa de circuito impresa (PWB) o grabar al agua fuerte al tablero de conexión si no se añadió ningunos componentes electrónicos adicionales encendido.
|
| La clasificación de FR4 imprimió a la placa de circuito |
Según el número de capas de cobre del rastro, FR4 imprimió a la placa de circuito se divide normalmente en siguientes tipos:
- Solo haber echado a un lado, o de una sola capa;
- Capa echada a un lado o doble doble, 2Layers, 2L;
- Cuatro capas (4L), seis capas (6L), ocho capas (8L), diez capas (10L)
- Tablero con más que 10L
De hecho, para el tablero más de cuatro capas, gente lo nombraron “PWB de múltiples capas”. Según ese estándar, hay solamente tres tipos de PWB: Solo, doble y Multi-capas.
|
|
Material
|
FR-4//CEM-1/CEM-3/Aluminum
|
|
Capa
|
1-20
|
|
Grueso del tablero
|
0.2mm- 4.0m m
|
|
Tolerancia del grueso del tablero
|
+/--10%
|
|
Grueso de cobre
|
17.5um-175um (0.5oz-5oz)
|
|
Min Trace Width
|
0.15m m
|
|
Min Space Width
|
0.15m m
|
|
Min Drilling Dia
|
0.2m m
|
|
Grueso del cobre de PTH
|
0.4-2mil (10-50um)
|
|
Tolerancia de la aguafuerte
|
±1mil (±25um)
|
|
ángulo del V-corte
|
25°, 30°, 45°, 60°
|
|
Fuerza de la perla de la línea
|
≥ los 6lb/in (≥ 107g/m m)
|
|
Control y tolerancia de la impedancia
|
el 50Ω±10%
|
|
Twist&Wrap
|
≤ 0,5%
|
|
Soldermask
|
Verde, rojo, azul, blanco, negro, amarillo
|
|
Final/galjanoplastia superficiales
|
HASL/galjanoplastia de HASL/OSP/Gold/inmersión sin plomo Gold/ENIG
|
|
Certificado
|
UL. ISO9001, CE, ISO14000
|
|
Fichero
|
Protel 99se/P-CAD/Autocad/Cam350
|
|
Embalaje interno
|
Vacío que embala, la bolsa de plástico
|
|
Embalaje externo
|
Embalaje estándar del cartón
|
Una placa de circuito de la impresión con FR4 se llama el tablero del PWB FR4. Es una placa de circuito impresa que esencialmente utiliza las hojas FR4.
Al principio, el FR4 se utiliza en la capa de aislamiento de la placa de circuito. Entonces, añadimos una capa de cobre a cada lado de la hoja FR4.
Como resultado de esto, se convierte en CCL (lamina revestida de cobre). La deuda a FR4, CCL actúa como material de aislamiento.
Entonces se utiliza en la fabricación de tableros del PWB del FDR.
El FR4 da a tableros del PWB una fuerza. Por otra parte, son grandes en la humedad de absorción y el fuego de resistencia.
La electrónica Co., Ltd de Shenzhen Yizhuo se ha establecido en 2012 los años, nuestra área de la fábrica más de 5.000 metros cuadrados. Tenemos más de 100 trabajadores y 20 empleados. Somos PWB de aluminio y el fabricante del PWB FR4, nuestros productos es ampliamente utilizado en la iluminación, la electrónica, New Energy, industrias médicas de la asistencia, del automovil y otro. Nuestra capacidad de producción del PWB puede alcanzar 120000 sq.m/por mes.
Nuestra fábrica ha pasado el sistema del 9001:2015 del ISO y tiene CE, ROHS, certificación de la UL. De acuerdo con nuestra capacidad de producción y el equipo del R&D, podemos hacer el servicio del ODM o del OEM para los clientes. Nuestros productos están vendiendo bien en todo el mundo.
¡Recepción para enviar la investigación a Yolanda!
FAQ:
Q1. ¿Qué servicio puede usted suministrar?
: Somos PWB del OEM y fabricante de PCBA desde 2012, podemos proporcionar la solución todo en uno incluyendo la fabricación del PWB del RD, SMT y el montaje PCBA.
Q2. ¿Cuáles son las opciones del color para las máscaras de la soldadura del PWB?
: Verde, amarillo verde, negro, azul, rojo y blanco.
Q3: ¿Qué hace el kingfield la necesidad de una orden modificada para requisitos particulares de PCBA?
: Cuando usted pone una orden de PCBA, usted necesita proporcionar el fichero de Gerber o del PWB y la lista de BOM.
