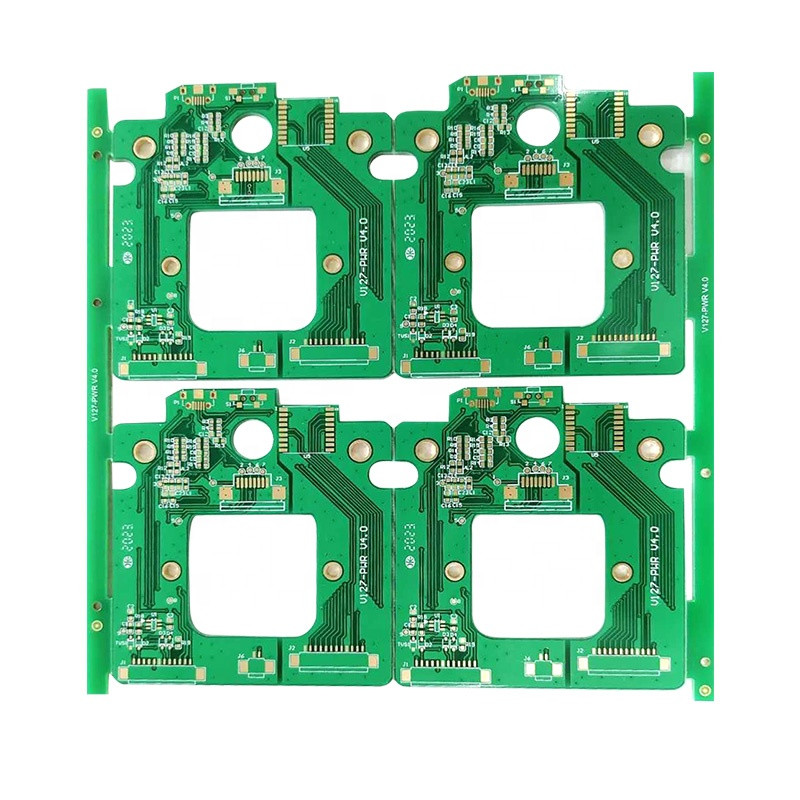

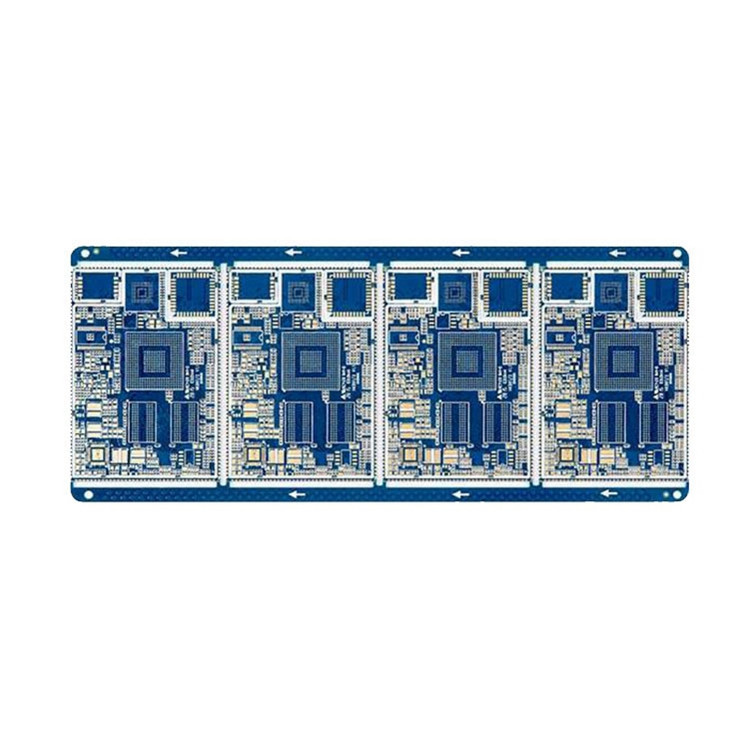

Proveedor electrónico de encargo del PWB de la placa de circuito FR4 94v0 ROHS
Introducción electrónica de la placa de circuito FR4:
Es una materia prima del PWB que viene como una hoja laminada de la fibra de vidrio reforzada con la resina de epoxy. Es un substrato laminado común en placas de circuito impresas debido a su naturaleza robusta y propiedades ignífugas. Como tal, es vital proveer de placas de circuito el aislamiento requerido. Los tableros FR4 han substituido en gran parte a los tableros G-10 como mucho como el G-10 que los tableros todavía encuentran los usos donde la destrucción termal prueba llave.
Propiedades
Un material FR4 cumple con los estándares UL94V-0 cuando se trata de inflamabilidad plástica. Los estándares se aseguran de que no pueda propagar el fuego y no lo extinga inmediatamente después del comienzo material para quemar.
Los materiales Fr4 utilizan el bromo. El elemento químico del halógeno es resistente encender y así valioso en el abastecimiento de las propiedades ignífugas a FR-4.
También no puede absorber el agua, no mantiene la alta fuerza mecánica, además de la capacidad aislador increíble, especialmente en ambientes húmedos o secos.
El material FR4 también tiene una alta temperatura de transición de cristal entre de 115 y 200 grados de cent3igrado. Sin embargo, esto depende de los métodos de fabricación y los tipos de la resina utilizaron. En la mayoría de los casos, el PWB FR4 contendrá un FR4 intercalado entre dos laminas de cobre de la capa.
El material FR4 puede venir como el FR4, el thehigh TG FR-4, el thehigh CTI FR-4, y el FR4 estándar sin ningún cobre laminado. Un FR4 estándar tiene una resistencia térmica de 140 a50 grados Celsius, mientras que un alto TG FR4 posee un valor de cristal de la transición de 180 grados de cent3igrado. Por otra parte, el alto índice de CTI FR4 excede 600V, y el FR4 falto del cobre laminado prueba el ideal para la ayuda del tablero y las placas aisladores.
El grueso del material FR4 desempeña un papel crucial en usos diversos del PWB. Por lo tanto, la selección del grueso correcto debe tener en cuenta el siguiente.
- Compatibilidad del grueso FR4 con los componentes
- La necesidad de ahorrar el espacio en el tablero
- Flexibilidad y diseño
- El tipo de conexiones requeridas
| Artículo |
Capacidad |
| Materia prima |
FR-4/alto TG FR-4 |
| Capas |
1-22 |
| Grueso de cobre interno/externo de Finised |
1-6OZ |
| Grueso acabado del tablero |
0.2-7.0m m |
| Tamaño mínimo del agujero |
Agujero mecánico: 0.15m m
Agujero del laser: 0.1m m
|
| Impedancia controlada |
+/--5% |
| Tapar capacidad de los vias |
0.2-0.8m m |
| Perfil del esquema |
Agujero del sello del puente de la derrota V-cut/ |
| Tratamiento superficial |
HASL, HASL sin plomo, oro de la inmersión, lata de la inmersión, HOSP… |
Estructura básica de la placa de circuito electrónica:
Las placas de circuito impresas más básicas son las que contienen las pistas de cobre o interconectan apenas en una de sus superficies. Estas clases de tableros se conocen como 1 capa imprimieron las placas de circuito o 1 capa PCBs. Una placa de circuito impresa de una sola capa tiene una capa interna y una capa externa.
En el ejemplo abajo, usted puede ver la pila de una placa de circuito impresa de una sola capa.
1. FR4 (substrato)
El substrato del PWB puede ser FR4, metal, o de cerámica. FR4 se utiliza y es sobre todo un material laminado de epoxy reforzado. Es el substrato bajo de las placas de circuito impresas. Es un material extremadamente durable y hay diversos tipos del grueso. Algún PCBs, especialmente los más baratos, se hace de otros materiales y carecen la durabilidad FR4.
2. Lamina revestida de cobre rígida (capa del cobre)
La capa de cobre es una hoja fina del cobre. Se lamina al tablero con el pegamento y el calor. Se aplica comúnmente en ambos lados en una placa de circuito impresa de doble cara. Un tablero de dos capas o de doble cara significa que hay dos capas de cobre en la estructura. ¡Usted puede encontrar PCBs con solamente uno o más que 16 capas de cobre!
3. Máscara de la soldadura
¿Usted se ha preguntado nunca porqué los tableros del PWB son verdes? Debido a la capa de la máscara de la soldadura. Ésta es la capa superior sobre la hoja de cobre y da a tableros impresos su color verde. El propósito principal de esta capa es aislar los rastros de cobre accidentalmente de entrar en contacto con cualquier soldadura o metal. El color común es verde, pero tiene en mente que la máscara de la soldadura se podría fabricar en casi todos los colores posibles.
4. Serigrafía
Encima de la máscara de la soldadura, se aplica una capa blanca de la serigrafía. Se utiliza para insertar cualesquiera números, símbolos, o letra como instrucción como una pauta para que a la gente entienda mejor al tablero. Una vez más cualquier color puede ser utilizado y hay PCBs con la serigrafía amarilla, roja, o aún negra.
La electrónica Co., Ltd de Shenzhen Yizhuo se ha establecido en 2012 los años, nuestra área de la fábrica más de 5.000 metros cuadrados. Tenemos más de 100 trabajadores y 20 empleados. Somos PWB de aluminio y el fabricante del PWB FR4, nuestros productos es ampliamente utilizado en la iluminación, la electrónica, New Energy, industrias médicas de la asistencia, del automovil y otro. Nuestra capacidad de producción del PWB puede alcanzar 120000 sq.m/por mes.
Nuestra fábrica ha pasado el sistema del 9001:2015 del ISO y tiene CE, ROHS, certificación de la UL. De acuerdo con nuestra capacidad de producción y el equipo del R&D, podemos hacer el servicio del ODM o del OEM para los clientes. Nuestros productos están vendiendo bien en todo el mundo.
¡Recepción para enviarnos la investigación!
Nuestro servicio:
* servicio del PWB y de PCBA OEM/ODM
* servicios todo en uno de la placa de circuito de la electrónica
* garantía de dos años del producto
* los productos son 100% adentro función comprobada la calidad y cosmético.
FAQ:
Q1. ¿Qué servicio puede usted suministrar?
: Somos PWB del OEM y fabricante de PCBA desde 2012, podemos proporcionar la solución todo en uno incluyendo la fabricación del PWB del RD, SMT y el montaje PCBA.
Q2. ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q3. ¿Cuánto tiempo es el plazo de ejecución?
: Para las muestras, tardará 5-7 días del trabajo; para los pedidos en bloque, tardará 10-15 días del trabajo.
