Llevado la iluminación del metal del PWB llevó a la placa de circuito ligera que el poder más elevado del diseño llevó el PWB
|
En general, toda la fabricación del PWB sigue el mismo proceso de producción sin importar donde se hacen. Las únicas diferencias verdaderas en proveedores son el nivel de automatización en su proceso, la tecnología más nueva y el equipo, y hacer el equipo específico diseñar para centrarse en ciertos tipos de productos finales.
Para PCBs de aluminio, hay varios artículos dominantes que un fabricante del PWB necesita para considerar si van a poder producir con eficacia PCBs de aluminio en cualquier cantidad, incluyendo:
Muchos de nuestro PCBs aluminio-apoyado entran los usos del LED que son mucho más largos que el 18" estándar x 24" o 20" x 24" los paneles de la producción usados en la fabricación tradicional del PWB. Para poder registrar exactamente y producir económicamente estas piezas, un fabricante debe tener tampoco un pedazo de encargo de 60" equipo ancho de la proyección de imagen de la luz UV o una disposición capaz de la impresión de la pantalla (al mismo tiempo) una imagen y entonces un curado ULTRAVIOLETA a través de un horno.
El viejo proceso de fabricación de la pantalla de la imagen de la impresión de la mitad y después el intentar dar para registrar la primera imagen mientras que la pantalla que imprime la segunda mitad es mucho menos eficaz.
El equipo más común que puede la cuenta V a través de los materiales tradicionales FR-4 no se adapta manejar PCBs de aluminio. Para conseguir el posible más barato, necesitamos conseguir la mejor producción posible, que significa que necesitamos poder poner estas piezas tan cercanas como sea posible el uno al otro en el panel de la producción. Sin V que anota, usted debe encaminar mecánicamente las piezas hacia fuera, que podrían dar lugar a la pérdida del hasta 20% de su producción, coste posteriormente cada vez mayor.
Nuestro equipo que dirige tiene muchos años de experiencia que ayudan a nuestros clientes a diseñar los órdenes que son los más rentables para que depanelize.

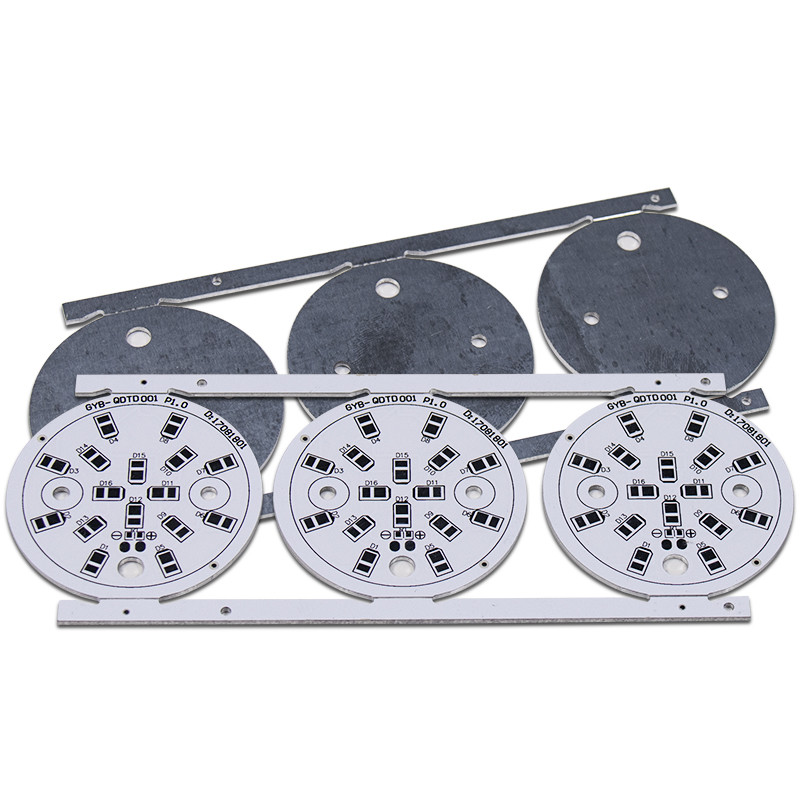

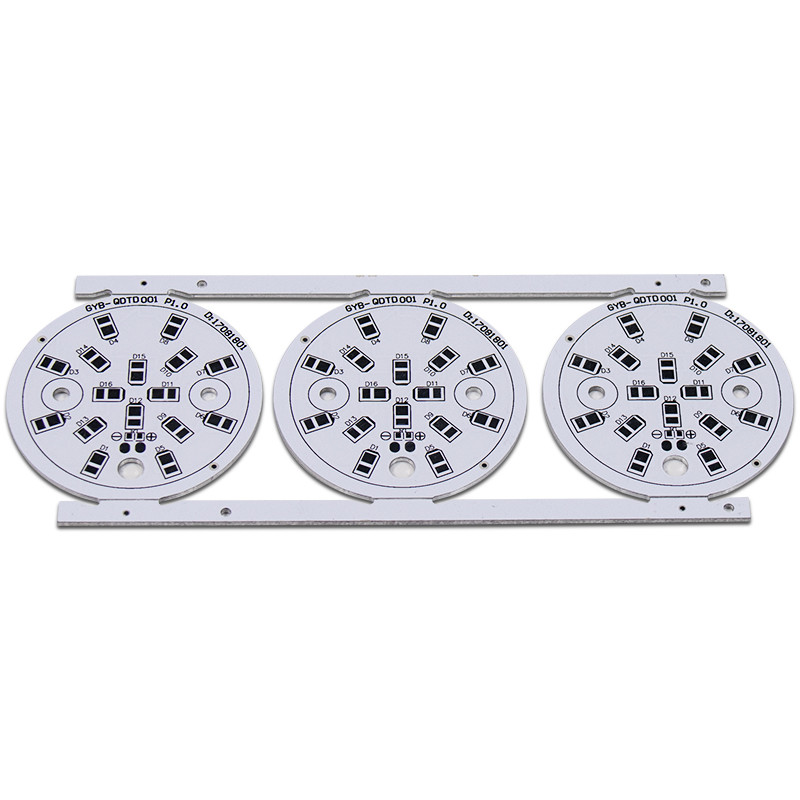

Para PCBs de aluminio que son redondas o tener características únicas – (las ranuras, los agujeros grandes, los recortes, etc.) – usted querrá un fabricante que pueda perforar hacia fuera estas características. El intentar a la derrota PCBs de aluminio es mecánicamente una manera muy costosa de conseguir estas características hechas en un ambiente de producción.
Un requisito único del PWB de aluminio es que los clientes quieren saber que el producto que están consiguiendo ha pasado una prueba del hola-pote. Mientras que la mayoría de los fabricantes del PWB pueden hacer esto, es generalmente un proceso separado en un laboratorio que no esté situado en la prueba eléctrica. La disposición de la prueba eléctrica de Epec incluye una prueba del hola-pote, que reduce dramáticamente el coste para el cliente.
