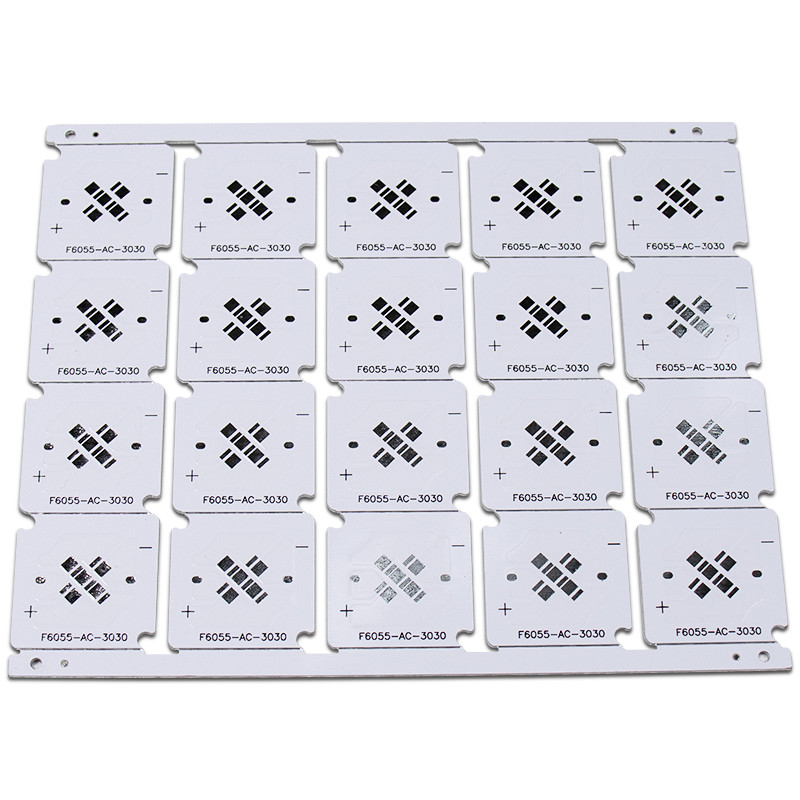

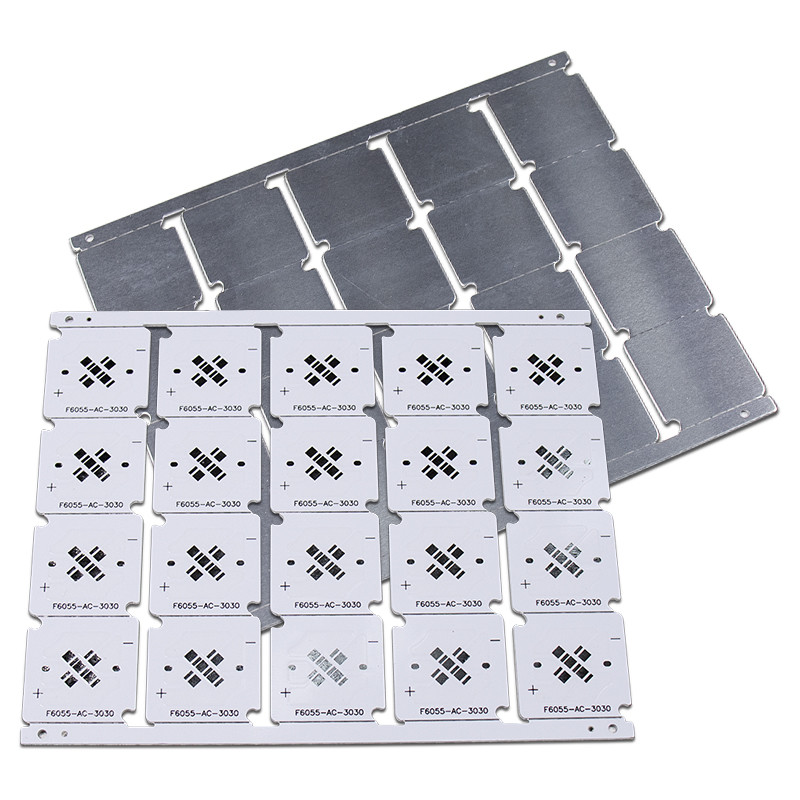

Placa de circuito llevada de la luz del tubo alrededor del PWB de aluminio llevado del substrato de la placa de circuito
Artículo | Unidad | Especificación | Condición de prueba | |
---|---|---|---|---|
Grueso del aislamiento | µm | Máximo Minuto |
200 60 |
- |
Resistencia de la soldadura (288°C) | Sec. | Minuto | 600 | IPC-TM-650 2.4.13.1 |
Choque termal | 288°C * 10" /cycle | Minuto | 6 veces | IPC-TM-650 2.4.13.1 |
Pele la fuerza (la situación normal) | lb/in | Minuto | 9 | IPC-TM-650 2.4.8 |
Voltaje de avería | V/mil | 750 | IPC-TM-650 2.5.6 | |
Resistencia de volumen (situación normal >E+14) | Ω * cm | 1.8x1015 | IPC-TM-650 2.5.17.1 | |
Resistencia superficial (situación normal >E+12) | Ω | 3.5x1014 | IPC-TM-650 2.5.17.1 | |
Constante dieléctrica 1 megaciclo de situación normal 1 gigahertz de la situación normal |
- | 5,6 5,3 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.6 |
|
Factor de disipación 1 megaciclo de situación normal 1 gigahertz de la situación normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.9 |
||
Absorción de agua | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Conductividad termal (midió en la capa del aislamiento única) |
W/m°C | 1,0 | ASTM-E1461 | |
Inflamabilidad | 94V-0 | Paso | IPC-TM-650 2.3.9 | |
Tg | °C | 100 | IPC-TM-650 2.2.24 | |
TD | °C | 410 | TBD (pérdida del 5wt%) | |
MOT (RTI) | °C | 130 | UL 746B | |
CTI (índice de seguimiento comparativo) | V | 600 (PLC=0) | UL 746E DSR |
Highflypcb ha estado fabricando PCBs de aluminio durante 10+ años. Nuestras placas de circuito de aluminio de la característica completa que hacen capacidades y DFM libre comprueban permiten que usted consiga el aluminio de alta calidad PCBs hecho dentro de presupuesto. Nuestro PCBs de aluminio impreso es ampliamente utilizado para la iluminación del LED, el equipo de poder y los sistemas automotrices.
Highflypcb proporciona PWB eficaz, asequible LED que enciende soluciones
Como proveedor lleno de las soluciones del PWB de la característica con más de una década de experiencia, somos capaces proporcionar la fabricación del PWB del LED, los componentes adquisición y el montaje todo debajo de un tejado. Podemos trabajar con usted para desarrollar la base del metal/a las placas de circuito de aluminio modificadas para requisitos particulares a sus usos específicos. Ofrecemos PCBs competitivo valorado hicimos con el material estándar FR-4 que incluye una capa revestida de aluminio termal que disipe eficientemente calor, para guardar todos los componentes del PWB del LED para refrescarse y para aumentar perceptiblemente el funcionamiento de sus productos.
Para su investigación del PWB del LED envíe por favor sus datos a sales@highfly-tech.com, nosotros NUNCA compartirá su diseño de proyecto con los terceros. Su diseño es seguro con nosotros.
