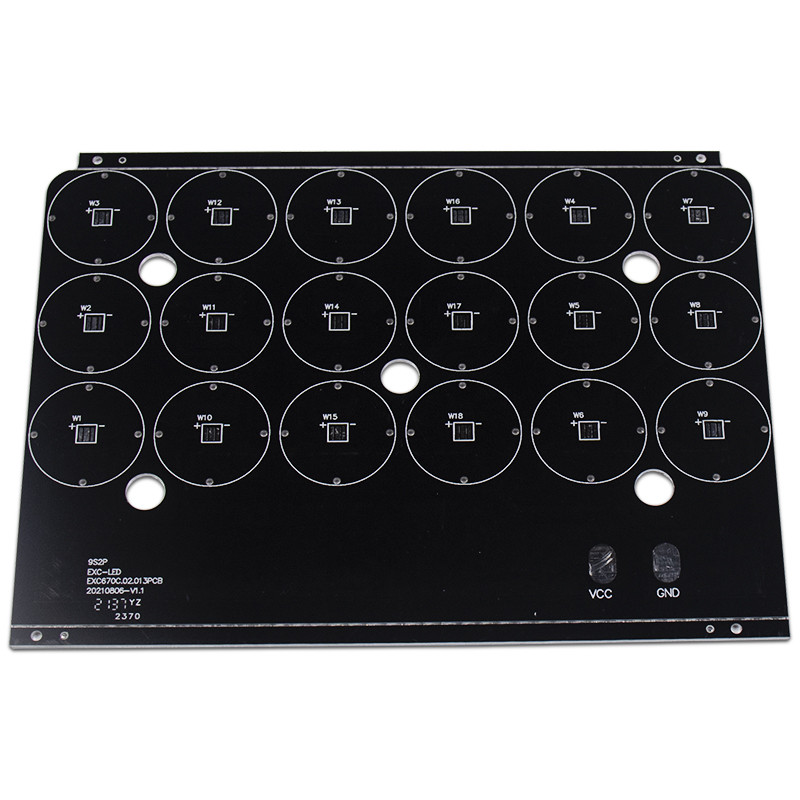

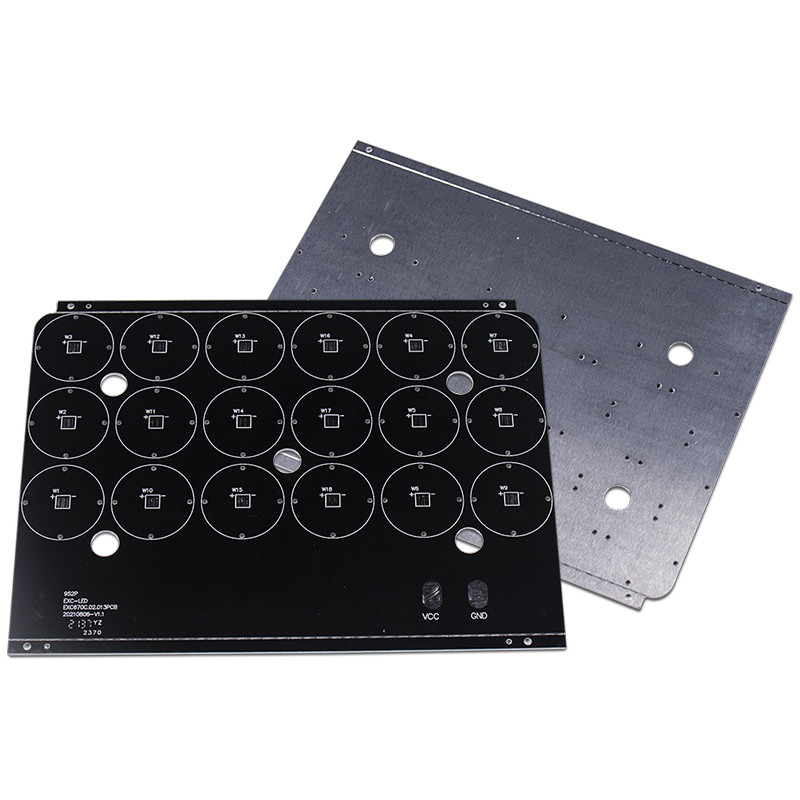

El PWB llevado del arsenal llevó PWB Smd llevó la asamblea llevada del PWB de Smt de la placa de circuito de la luz de calle
1. Introducción
Como clase de PWB de aluminio de un sólo lado, el PWB del LED es ampliamente utilizado en lámparas de calle, lámparas del LED, y lámparas del hogar.
2. Material: PWB de la Aluminio-base
Artículo | Unidad | Especificación | Condición de prueba | |
Grueso del aislamiento | um |
Máximo Minuto |
200 60 |
— |
Resistencia de la soldadura (288℃) | Sec. | Minuto | 600 | IPC-TM-650 2.4.13.1 |
Choque termal | 288℃10” /cycle | Minuto | 6 veces | IPC-TM-650 2.4.13.1 |
Pele la fuerza (la situación normal) | lb/in | Minuto | 9 | IPC-TM-650 2.4.8 |
Voltaje de avería | V/mil | 750 | IPC-TM-650 2.5.6 | |
Resistencia de volumen (status>E+14 normales) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Resistencia superficial (status>E+12 normales) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Constante dieléctrica 1 megaciclo de situación normal 1 gigahertz de la situación normal |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Disipación constante 1 megaciclo de situación normal 1 gigahertz de la situación normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Absorción de agua | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Conductividad termal (midió en la capa del aislamiento única) |
W/m℃ | 1,0 | ASTM-E1461 | |
Inflamabilidad | 94V-0 | Paso | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
TD | ℃ | 410 | TBD (pérdida del 5wt%) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (índice de seguimiento comparativo) | V | >600 (PLC=0) | UL746E DSR |
3. Certificación: UL, ROHS, alcance, ISO
4. Gama del uso: Iluminación, equipo electrónico automotriz, fuente de alimentación, control electrónico, material informático, electrónica de comunicación etc.
5. ¿Qué exposiciones nos tienen participó adentro?
Exposición de Nueva Deli, exposición electrónica de Moscú, etc.
6. Nuestros servicios
1. respuesta rápida
2. precio razonable basado en buena calidad
3. proporcione el servicio todo en uno (componentes, el OEM)
4. inventario abundante y preparación material habitual
7. Forma de pago:
T/T, Paypal, tarjeta de crédito, Western Union, etc.
El aluminio puede transferir realmente calor lejos de componentes vitales, así minimizando el efecto dañino que podría tener en la placa de circuito. Una durabilidad más alta: El aluminio proporciona fuerza y durabilidad a un producto que no puedan las bases de cerámica o de la fibra de vidrio.
Los tableros de aluminio son una lo más termalmente posible de las opciones conductoras del PWB. Guardan como mucho calor lejos de componentes vitales como sea posible asegurar daño mínimo del circuito. Los gracias a su tolerancia de alto calor, pueden manejar circuitos más de alta densidad y niveles de un poder más grande. Los substratos creados de las aleaciones de aluminio tienen un nivel de la durabilidad física que baja el riesgo de fractura. Comparado a otros metales, el aluminio tiene consecuencias para el medio ambiente más bajas además de un coste razonable.
Por otra parte, PCBs de aluminio tiende a tener más aplicaciones del lugar que tableros estándar. Mientras que cuestan menos que añadiendo los conductores a un tablero de cobre, tienen un precio alto más que PCBs estándar sin esos componentes. La inversión en una base de aluminio puede no pagar apagado si su uso no implica temperaturas altas. Si usted planea en crear un circuito de la flexión, un PWB de aluminio de la flexión puede doblar solamente en su posición inicial. Doblará para caber en una electrónica más pequeña, pero no soportará la tensión de la vibración.
