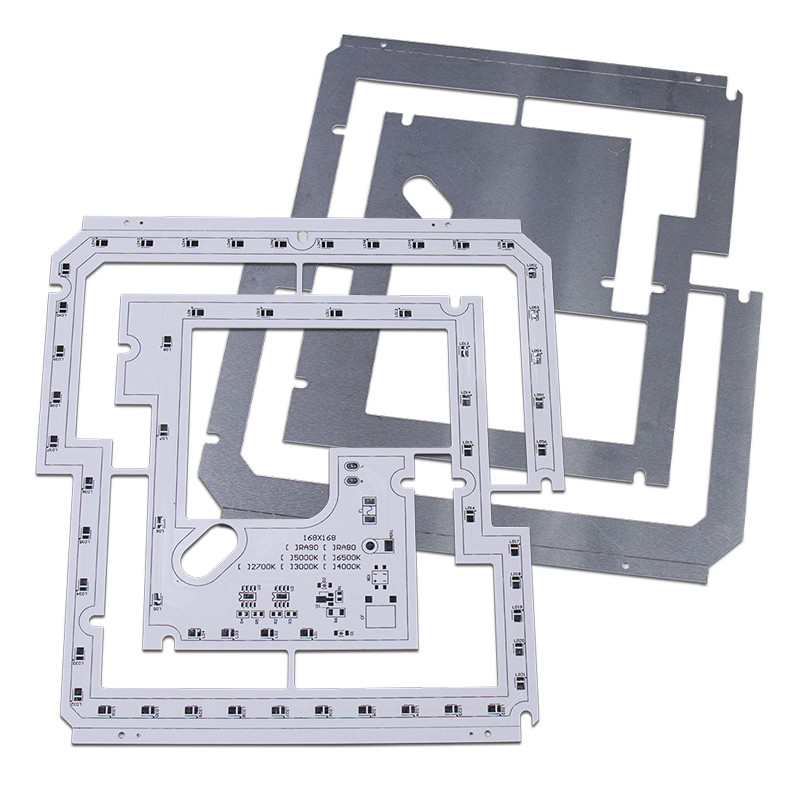

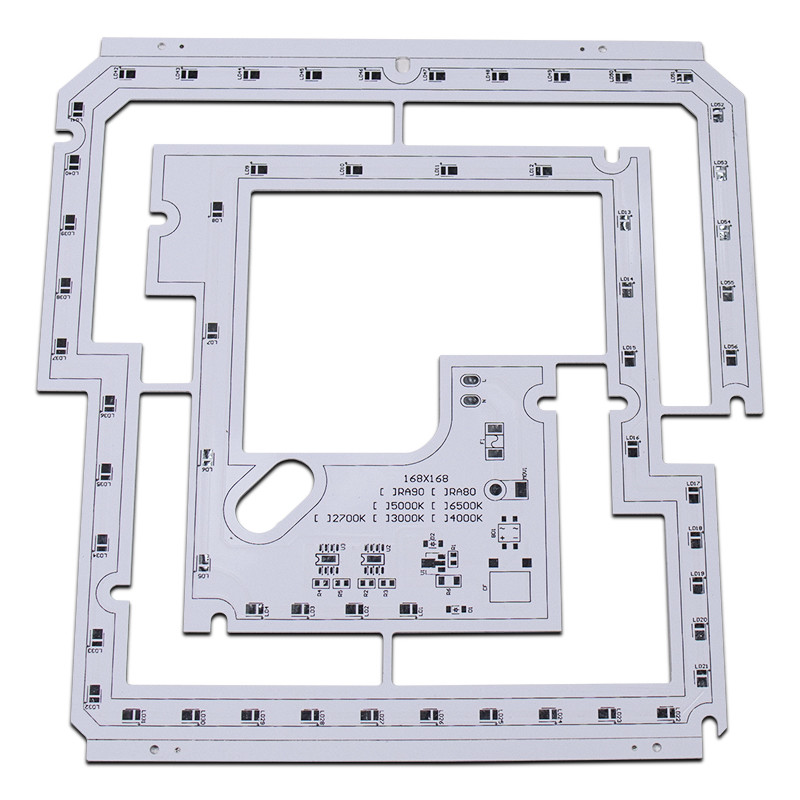

La placa de circuito ligera solar llevó a la placa de circuito llevada 12v que el diseño llevó el PWB del arsenal
1. Introducción
Como clase de PWB de aluminio de un sólo lado, el PWB del LED es ampliamente utilizado en lámparas de calle, lámparas del LED, y lámparas del hogar.
2. Material: PWB de la Aluminio-base
Artículo | Unidad | Especificación | Condición de prueba | |
Grueso del aislamiento | um |
Máximo Minuto |
200 60 |
— |
Resistencia de la soldadura (288℃) | Sec. | Minuto | 600 | IPC-TM-650 2.4.13.1 |
Choque termal | 288℃10” /cycle | Minuto | 6 veces | IPC-TM-650 2.4.13.1 |
Pele la fuerza (la situación normal) | lb/in | Minuto | 9 | IPC-TM-650 2.4.8 |
Voltaje de avería | V/mil | 750 | IPC-TM-650 2.5.6 | |
Resistencia de volumen (status>E+14 normales) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Resistencia superficial (status>E+12 normales) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Constante dieléctrica 1 megaciclo de situación normal 1 gigahertz de la situación normal |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Disipación constante 1 megaciclo de situación normal 1 gigahertz de la situación normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Absorción de agua | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Conductividad termal (midió en la capa del aislamiento única) |
W/m℃ | 1,0 | ASTM-E1461 | |
Inflamabilidad | 94V-0 | Paso | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
TD | ℃ | 410 | TBD (pérdida del 5wt%) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (índice de seguimiento comparativo) | V | >600 (PLC=0) | UL746E DSR |
3. Certificación: UL, ROHS, alcance, ISO
4. Gama del uso: Iluminación, equipo electrónico automotriz, fuente de alimentación, control electrónico, material informático, electrónica de comunicación etc.
5. ¿Qué exposiciones nos tienen participó adentro?
Exposición de Nueva Deli, exposición electrónica de Moscú, etc.
6. Nuestros servicios
1. respuesta rápida
2. precio razonable basado en buena calidad
3. proporcione el servicio todo en uno (componentes, el OEM)
4. inventario abundante y preparación material habitual
7. Forma de pago:
T/T, Paypal, tarjeta de crédito, Western Union, etc.
Un PWB de aluminio tiene una disposición similar a cualquier otro PWB. Tiene una capa o capas de cobre, de máscara de la soldadura y de serigrafía acodados sobre él. En vez de tener fibra de vidrio o substrato plástico, aunque, una placa de circuito de aluminio tiene un substrato del metal. Esta base contiene principalmente una combinación de aluminio. La base del metal puede consistir totalmente en el metal o tener una combinación de fibra de vidrio y de aluminio. PCBs de aluminio es de un sólo lado pero puede típicamente ser de doble cara también. PCBs de aluminio de múltiples capas es altamente difícil de fabricar.
Substrato de aluminio
Los tableros de aluminio consiguen la mayoría del uso en el LED y accionan convertir electrónica. La luz intensa producida por el LED crea los niveles del calor, que el aluminio dirige lejos de componentes. Un PWB de aluminio prolonga la vida útil de un dispositivo del LED y proporciona más estabilidad. Usted puede encontrar los substratos de aluminio en luces de calle, luces de la parada y la iluminación del hogar. Permiten que los convertidores de poder cambien corrientes y regulen electrónica. Los creador en muchas otras industrias también encuentran uso en las placas de circuito de aluminio, pero no las ejecutan como a menudo.
