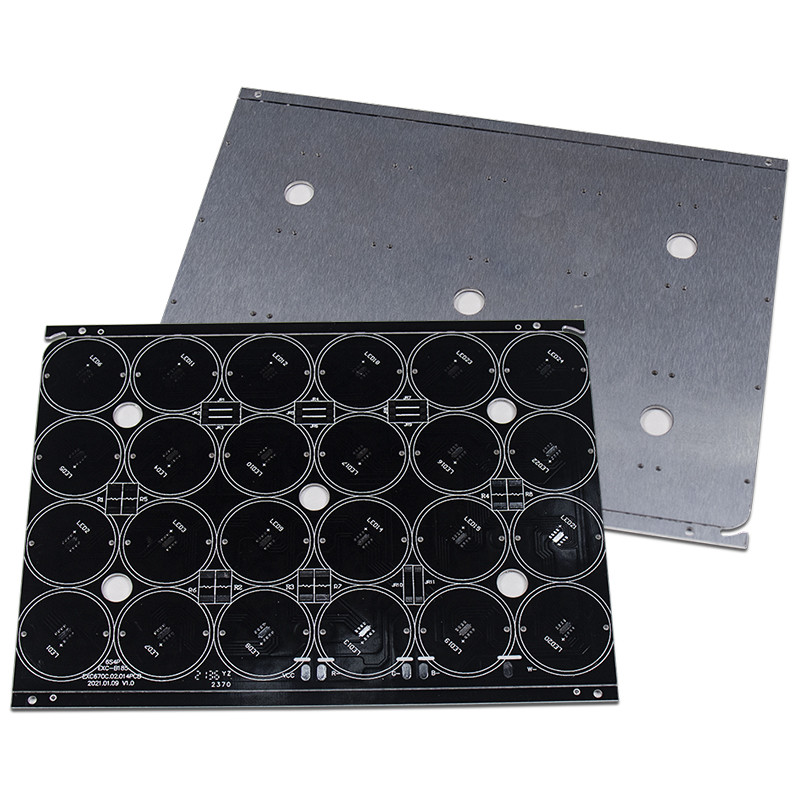

0.4 - PWB revestido de aluminio del grueso de 3.2m m para la luz de SMD LED
2PCS
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: CE,ROHS,UL
Número de modelo: Tablero 12 del PWB del LED
Alta luz:

PWB revestido de aluminio de la luz del LED

,

PWB revestido de aluminio del grueso de 3.2m m

,

PWB revestido de aluminio de la luz de SMD LED

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T, Western Union
Especificaciones
Material: Material de aluminio
Perfilado de la perforación: Encaminamiento, V-CUT, biselando
Acabamiento superficial: Plata de HASL/ENIG/OSP/Immersion
Línea anchura mínima: 0.3-0.35um
Uso: equipos médicos, electrónica de automóvil, industria
Máscara de la soldadura: Verde. Rojo. Azul. Blanco. Black.Yellow
Descripción de producto

El PWB revestido de aluminio llevó a la placa de circuito ligera que el diseño Smd llevó al tablero



1. Introducción

Como clase de PWB de aluminio de un sólo lado, el PWB del LED es ampliamente utilizado en lámparas de calle, lámparas del LED, y lámparas del hogar.



2. Material: PWB de la Aluminio-base

Artículo Unidad   Especificación Condición de prueba
Grueso del aislamiento um

Máximo

Minuto

200

60

Resistencia de la soldadura (288℃) Sec. Minuto 600 IPC-TM-650 2.4.13.1
Choque termal 288℃10” /cycle Minuto 6 veces IPC-TM-650 2.4.13.1
Pele la fuerza (la situación normal) lb/in Minuto 9 IPC-TM-650 2.4.8
Voltaje de avería V/mil   750 IPC-TM-650 2.5.6
Resistencia de volumen (status>E+14 normales) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Resistencia superficial (status>E+12 normales) Ω 3.5*1014 IPC-TM-650 2.5.17.1

Constante dieléctrica

1 megaciclo de situación normal

1 gigahertz de la situación normal



5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Disipación constante

1 megaciclo de situación normal

1 gigahertz de la situación normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Absorción de agua %   0,2 IPC-TM-650 2.6.2.1

Conductividad termal

(midió en la capa del aislamiento única)

W/m℃   1,0 ASTM-E1461
Inflamabilidad 94V-0   Paso IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
TD   410 TBD (pérdida del 5wt%)
MOT (RTI)   130 UL746B
CTI (índice de seguimiento comparativo) V   >600 (PLC=0) UL746E DSR



3. Certificación: UL, ROHS, alcance, ISO
4. Gama del uso: Iluminación, equipo electrónico automotriz, fuente de alimentación, control electrónico, material informático, electrónica de comunicación etc.
5. ¿Qué exposiciones nos tienen participó adentro?
Exposición de Nueva Deli, exposición electrónica de Moscú, etc.



6. Nuestros servicios
1. respuesta rápida
2. precio razonable basado en buena calidad
3. proporcione el servicio todo en uno (componentes, el OEM)
4. inventario abundante y preparación material habitual


7. Forma de pago:
T/T, Paypal, tarjeta de crédito, Western Union, etc.



0.4 - PWB revestido de aluminio del grueso de 3.2m m para la luz de SMD LED 0



Capacidades de fabricación del PWB de la base de aluminio de PCBWay del control en la tabla siguiente:

Característica Capacidad
Material Base de aluminio (1060 nacional), base de cobre, cubierta FR4
Conductividad termal 1.0W/(m*k), 2.0W/(m*k)
Min. Track/espaciamiento 4mil
Min. Hole Size 0.8m m
Materia prima De aluminio, FR4, flexión, Flexión-rígido, HDI, Rogers, etc.
Grueso del tablero 0.4-3.2m m
Acabamiento superficial Oro de la inmersión, OSP, oro duro, plata de la inmersión, Enepig
Tonelero de Finsih 1-4oz
Máscara de la soldadura Verde, rojo, amarillo, azul, blanco, negro, púrpura, Matte Black, verde mate
Serigrafía Blanco, negro
Vía proceso Tenting Vias, Vias tapado, Vias no cubrió
Prueba Prueba de la punta de prueba de la mosca (libre) y prueba de A.O.I
Tiempo de generación 2-3 días
plazo de ejecución 2-3 días

0.4 - PWB revestido de aluminio del grueso de 3.2m m para la luz de SMD LED 1

a propósito:

Si ponemos un pedido para el circuito inalámbrico del substrato de aluminio de un sólo lado, es el mejor observar independientemente de si añadir el pegamento conductor termal, si no PCBWay confirmará con usted si el pegamento conductor termal es necesario. El pegamento conductor termal es blanco lechoso. La parte blanca en la imagen.

0.4 - PWB revestido de aluminio del grueso de 3.2m m para la luz de SMD LED 2
