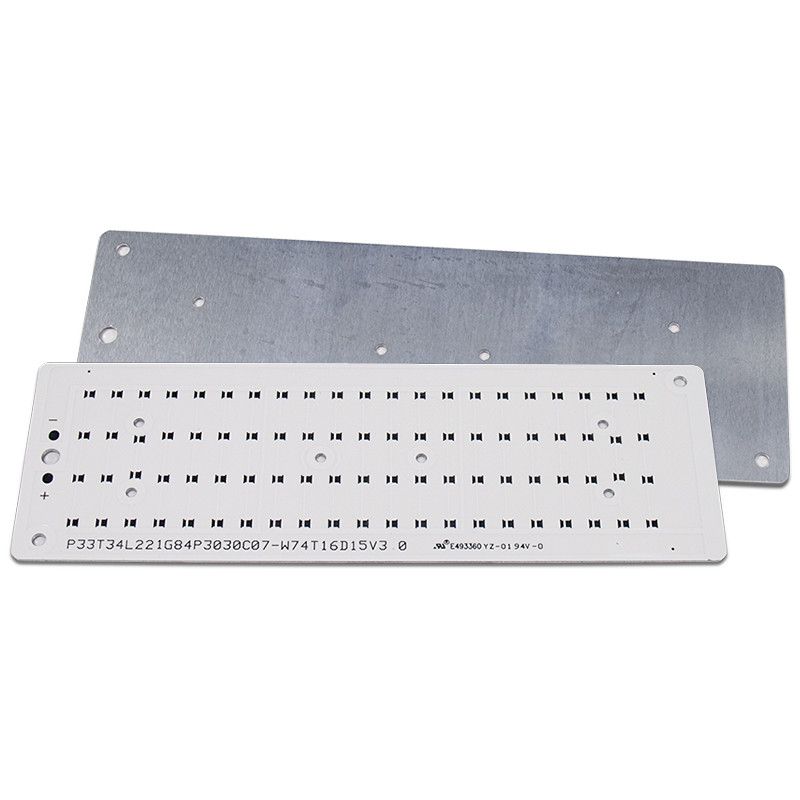

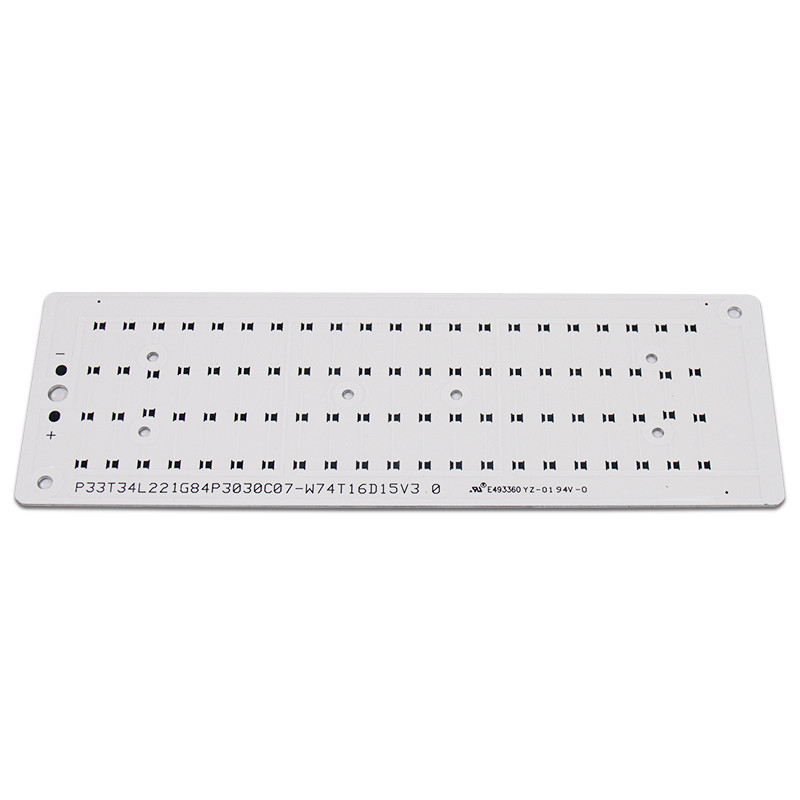

Asamblea de aluminio del PWB SMT del substrato para el poder más elevado LED
2PCS
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: CE,ROHS,UL
Número de modelo: Tablero 12 del PWB del LED
Alta luz:

Asamblea de aluminio del PWB SMT del substrato

,

Asamblea del PWB SMT del poder más elevado LED

,

PWB de aluminio del poder más elevado LED del substrato

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T, Western Union
Especificaciones
Material: Material de aluminio
Perfilado de la perforación: Encaminamiento, V-CUT, biselando
Acabamiento superficial: Plata de HASL/ENIG/OSP/Immersion
Línea anchura mínima: 0.3-0.35um
Uso: equipos médicos, electrónica de automóvil, industria
Máscara de la soldadura: Verde. Rojo. Azul. Blanco. Black.Yellow
Descripción de producto

El poder más elevado de aluminio del diseño de la asamblea del PWB Smt del PWB del substrato llevó el PWB

1. Introducción

Como clase de PWB de aluminio de un sólo lado, el PWB del LED es ampliamente utilizado en lámparas de calle, lámparas del LED, y lámparas del hogar.



2. Material: PWB de la Aluminio-base

Artículo Unidad   Especificación Condición de prueba
Grueso del aislamiento um

Máximo

Minuto

200

60

Resistencia de la soldadura (288℃) Sec. Minuto 600 IPC-TM-650 2.4.13.1
Choque termal 288℃10” /cycle Minuto 6 veces IPC-TM-650 2.4.13.1
Pele la fuerza (la situación normal) lb/in Minuto 9 IPC-TM-650 2.4.8
Voltaje de avería V/mil   750 IPC-TM-650 2.5.6
Resistencia de volumen (status>E+14 normales) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Resistencia superficial (status>E+12 normales) Ω 3.5*1014 IPC-TM-650 2.5.17.1

Constante dieléctrica

1 megaciclo de situación normal

1 gigahertz de la situación normal



5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Disipación constante

1 megaciclo de situación normal

1 gigahertz de la situación normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Absorción de agua %   0,2 IPC-TM-650 2.6.2.1

Conductividad termal

(midió en la capa del aislamiento única)

W/m℃   1,0 ASTM-E1461
Inflamabilidad 94V-0   Paso IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
TD   410 TBD (pérdida del 5wt%)
MOT (RTI)   130 UL746B
CTI (índice de seguimiento comparativo) V   >600 (PLC=0) UL746E DSR



3. Certificación: UL, ROHS, alcance, ISO
4. Gama del uso: Iluminación, equipo electrónico automotriz, fuente de alimentación, control electrónico, material informático, electrónica de comunicación etc.
5. ¿Qué exposiciones nos tienen participó adentro?
Exposición de Nueva Deli, exposición electrónica de Moscú, etc.



6. Nuestros servicios
1. respuesta rápida
2. precio razonable basado en buena calidad
3. proporcione el servicio todo en uno (componentes, el OEM)
4. inventario abundante y preparación material habitual


7. Forma de pago:
T/T, Paypal, tarjeta de crédito, Western Union, etc.



Asamblea de aluminio del PWB SMT del substrato para el poder más elevado LED 0



Condiciones de almacenamiento

PCBs de aluminio se almacena generalmente en un ambiente oscuro, seco. La mayoría del PCBs de aluminio es humedad propensa, amarilleando, y ennegreciendo. Generalmente, deben ser utilizados en el plazo de 48 horas después de abrir el envasado al vacío.



Asamblea de aluminio del PWB SMT del substrato para el poder más elevado LED 1

Grueso de aluminio de la capa



2 capas del substrato de aluminio del PWB, grueso de cobre 1oz, la base de aluminio en la parte inferior de la lamina son probablemente como esto para la referencia. Los parámetros antedichos son básicamente sin cambios. El grueso de la base de aluminio es el grueso de la placa seleccionada por el cliente menos los gruesos arriba.

Asamblea de aluminio del PWB SMT del substrato para el poder más elevado LED 2
