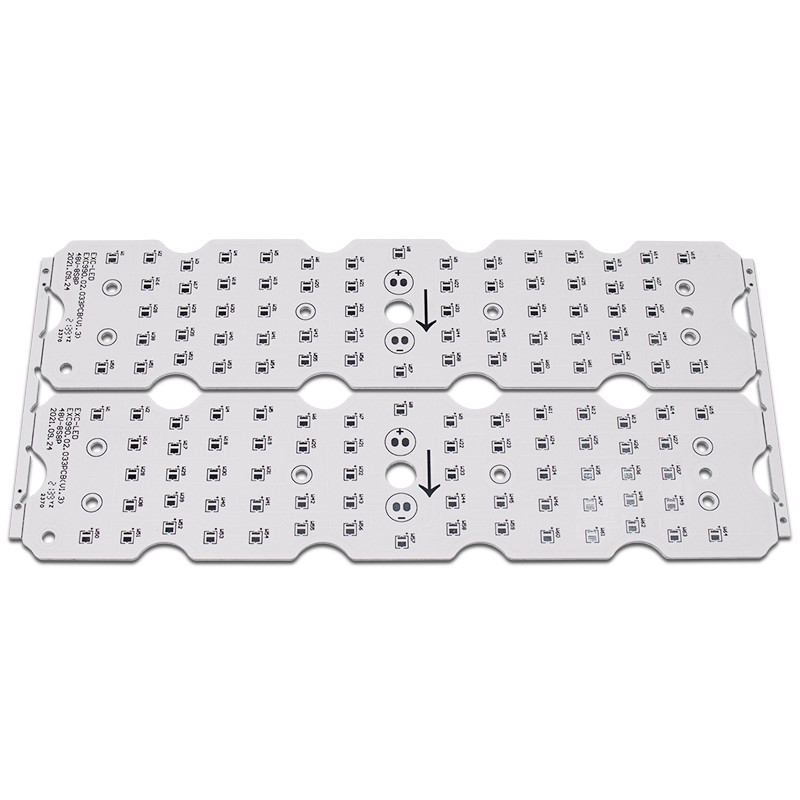

PWB de plata de la luz del tubo del poder más elevado LED de la inmersión de HASL ENIG OSP
2PCS
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: CE,ROHS,UL
Número de modelo: Tablero 12 del PWB del LED
Alta luz:

PWB de la luz del tubo de HASL LED

,

PWB de la luz del tubo de ENIG LED

,

PWB del poder más elevado LED de OSP

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T, Western Union
Especificaciones
Material: Material de aluminio
Perfilado de la perforación: Encaminamiento, V-CUT, biselando
Acabamiento superficial: Plata de HASL/ENIG/OSP/Immersion
Línea anchura mínima: 0.3-0.35um
Uso: equipos médicos, electrónica de automóvil, industria
Máscara de la soldadura: Verde. Rojo. Azul. Blanco. Black.Yellow
Descripción de producto

El PWB llevado del circuito ligero del tubo llevó al conductor Pcb Design High del bulbo que el poder llevó el PWB

1. Introducción

Como clase de PWB de aluminio de un sólo lado, el PWB del LED es ampliamente utilizado en lámparas de calle, lámparas del LED, y lámparas del hogar.



2. Material: PWB de la Aluminio-base

Artículo Unidad   Especificación Condición de prueba
Grueso del aislamiento um

Máximo

Minuto

200

60

Resistencia de la soldadura (288℃) Sec. Minuto 600 IPC-TM-650 2.4.13.1
Choque termal 288℃10” /cycle Minuto 6 veces IPC-TM-650 2.4.13.1
Pele la fuerza (la situación normal) lb/in Minuto 9 IPC-TM-650 2.4.8
Voltaje de avería V/mil   750 IPC-TM-650 2.5.6
Resistencia de volumen (status>E+14 normales) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Resistencia superficial (status>E+12 normales) Ω 3.5*1014 IPC-TM-650 2.5.17.1

Constante dieléctrica

1 megaciclo de situación normal

1 gigahertz de la situación normal



5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Disipación constante

1 megaciclo de situación normal

1 gigahertz de la situación normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Absorción de agua %   0,2 IPC-TM-650 2.6.2.1

Conductividad termal

(midió en la capa del aislamiento única)

W/m℃   1,0 ASTM-E1461
Inflamabilidad 94V-0   Paso IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
TD   410 TBD (pérdida del 5wt%)
MOT (RTI)   130 UL746B
CTI (índice de seguimiento comparativo) V   >600 (PLC=0) UL746E DSR



3. Certificación: UL, ROHS, alcance, ISO
4. Gama del uso: Iluminación, equipo electrónico automotriz, fuente de alimentación, control electrónico, material informático, electrónica de comunicación etc.
5. ¿Qué exposiciones nos tienen participó adentro?
Exposición de Nueva Deli, exposición electrónica de Moscú, etc.



6. Nuestros servicios
1. respuesta rápida
2. precio razonable basado en buena calidad
3. proporcione el servicio todo en uno (componentes, el OEM)
4. inventario abundante y preparación material habitual


7. Forma de pago:
T/T, Paypal, tarjeta de crédito, Western Union, etc.



PWB de plata de la luz del tubo del poder más elevado LED de la inmersión de HASL ENIG OSP 0

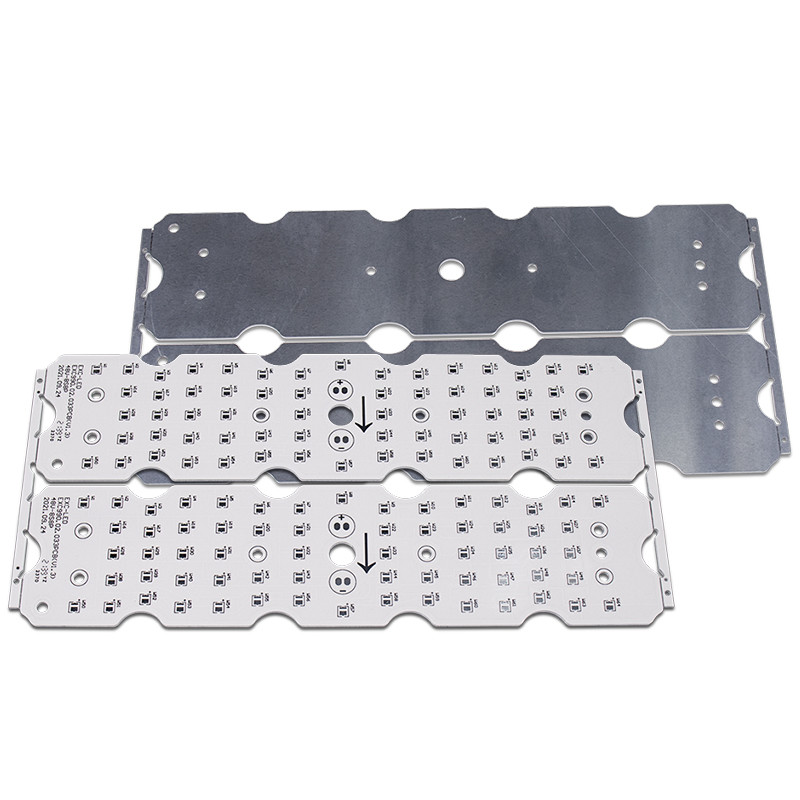

Estructura del PWB de aluminio

Capa del cobre del circuito

La capa del cobre del circuito (generalmente usando hoja de cobre electrolítica) se graba al agua fuerte para formar un circuito impreso, que se utiliza para realizar el montaje y la conexión del dispositivo. Comparado con el FR-4 tradicional, con el mismo grueso y la misma línea anchura, el substrato de aluminio puede llevar un más de gran intensidad.

PWB de plata de la luz del tubo del poder más elevado LED de la inmersión de HASL ENIG OSP 1

Capa de aislamiento

La capa de aislamiento es la tecnología de base del substrato de aluminio, que juega principalmente las funciones de la conducción de la vinculación, del aislamiento y de calor. La capa de aislamiento de aluminio del substrato es la barrera termal más grande de la estructura de módulo de poder. Cuanto mejor es la conductividad termal de la capa de aislamiento, cuanto más favorable es separar el calor generado durante la operación del dispositivo, y cuanto más baja es la temperatura de funcionamiento del dispositivo, para aumentar la carga del poder del módulo, reducir el volumen, prolongar la vida útil, y aumenta la salida de poder.

PWB de plata de la luz del tubo del poder más elevado LED de la inmersión de HASL ENIG OSP 2
