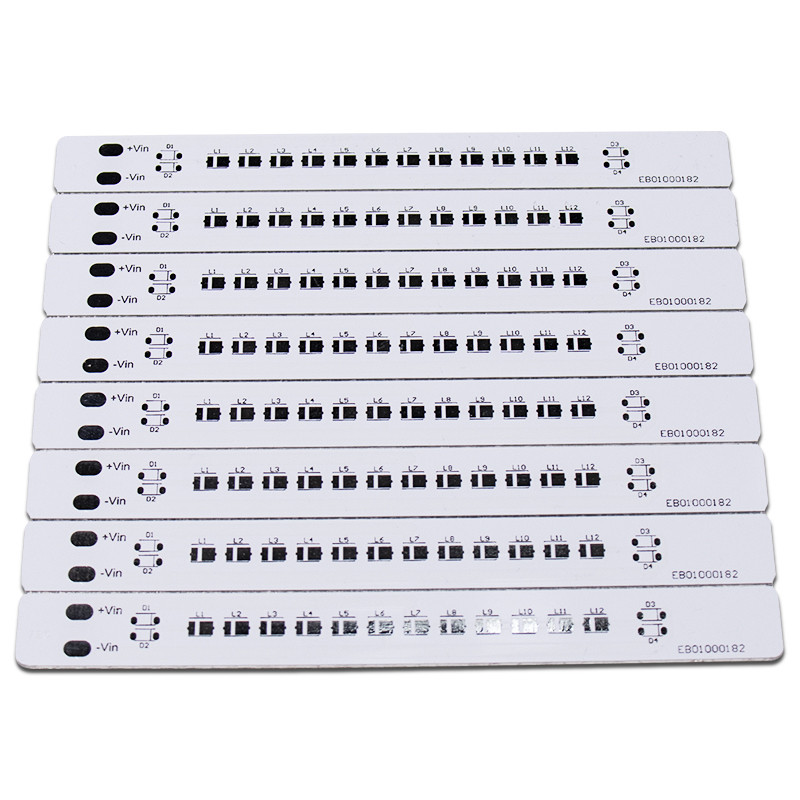

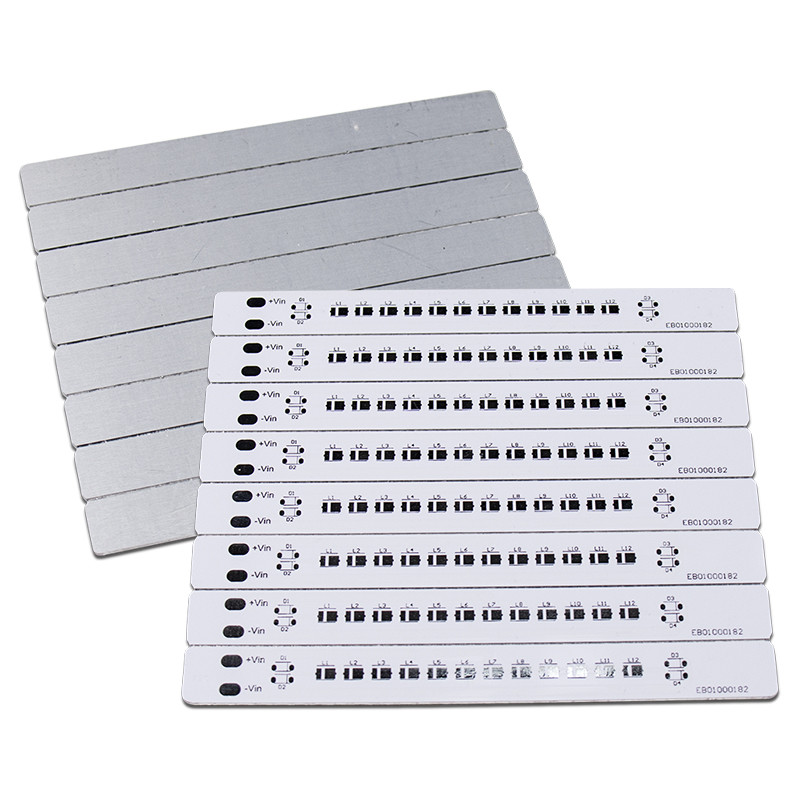

PWB de Aluminum Clad del conductor del LED con el final de plata de la inmersión de HASL ENIG OSP
2PCS
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: CE,ROHS,UL
Número de modelo: Tablero 12 del PWB del LED
Alta luz:

PWB de Aluminum Clad del conductor del LED

,

PWB revestido de aluminio de OSP

,

Tablero revestido de aluminio del PWB del conductor del LED

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T, Western Union
Especificaciones
Material: Material de aluminio
Perfilado de la perforación: Encaminamiento, V-CUT, biselando
Acabamiento superficial: Plata de HASL/ENIG/OSP/Immersion
Línea anchura mínima: 0.3-0.35um
Uso: equipos médicos, electrónica de automóvil, industria
Máscara de la soldadura: Verde. Rojo. Azul. Blanco. Black.Yellow
Descripción de producto

La placa de circuito impresa la base revestida de aluminio del metal del PWB llevó al conductor Pcb Board

1. Introducción

Como clase de PWB de aluminio de un sólo lado, el PWB del LED es ampliamente utilizado en lámparas de calle, lámparas del LED, y lámparas del hogar.



2. Material: PWB de la Aluminio-base

Artículo Unidad   Especificación Condición de prueba
Grueso del aislamiento um

Máximo

Minuto

200

60

Resistencia de la soldadura (288℃) Sec. Minuto 600 IPC-TM-650 2.4.13.1
Choque termal 288℃10” /cycle Minuto 6 veces IPC-TM-650 2.4.13.1
Pele la fuerza (la situación normal) lb/in Minuto 9 IPC-TM-650 2.4.8
Voltaje de avería V/mil   750 IPC-TM-650 2.5.6
Resistencia de volumen (status>E+14 normales) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Resistencia superficial (status>E+12 normales) Ω 3.5*1014 IPC-TM-650 2.5.17.1

Constante dieléctrica

1 megaciclo de situación normal

1 gigahertz de la situación normal



5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Disipación constante

1 megaciclo de situación normal

1 gigahertz de la situación normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Absorción de agua %   0,2 IPC-TM-650 2.6.2.1

Conductividad termal

(midió en la capa del aislamiento única)

W/m℃   1,0 ASTM-E1461
Inflamabilidad 94V-0   Paso IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
TD   410 TBD (pérdida del 5wt%)
MOT (RTI)   130 UL746B
CTI (índice de seguimiento comparativo) V   >600 (PLC=0) UL746E DSR



3. Certificación: UL, ROHS, alcance, ISO
4. Gama del uso: Iluminación, equipo electrónico automotriz, fuente de alimentación, control electrónico, material informático, electrónica de comunicación etc.
5. ¿Qué exposiciones nos tienen participó adentro?
Exposición de Nueva Deli, exposición electrónica de Moscú, etc.



6. Nuestros servicios
1. respuesta rápida
2. precio razonable basado en buena calidad
3. proporcione el servicio todo en uno (componentes, el OEM)
4. inventario abundante y preparación material habitual


7. Forma de pago:
T/T, Paypal, tarjeta de crédito, Western Union, etc.



PWB de Aluminum Clad del conductor del LED con el final de plata de la inmersión de HASL ENIG OSP 0





Ventajas del PWB de aluminio

- Buenos funcionamiento y larga vida termales
- Buenos conductividad termal y aislamiento
- Bajo costo - energía eficiente y reciclable
- Fácil montar
- Alta durabilidad
- Peso ligero

PWB de Aluminum Clad del conductor del LED con el final de plata de la inmersión de HASL ENIG OSP 1

Usos del PWB de aluminio



La base de aluminio tiene una buena función de disipación termal. Porque el LED generará mucho calor, la placa de circuito impresa para la lámpara del LED es generalmente substrato de aluminio.



1. Equipo de audio: amplificadores de entrada y de la salida, amplificadores equilibrados, amplificadores audios, preamplificadores, amplificadores de potencia, y así sucesivamente.

2. Equipo de la fuente de alimentación: estabilizador, acondicionador, adaptador de DC-AC, y así sucesivamente.

3. Equipo electrónico de la comunicación: amplificadores de alta frecuencia, circuito eléctrico del filtro.

4. Equipo automático de la oficina: conductor del motor y así sucesivamente.

5. Ordenador: dispositivo de la fuente de alimentación, disquetera, placa madre, y así sucesivamente.

6. Módulos de poder: inversores, retransmisiones sólidas, puentes de rectificador, y así sucesivamente.

7. Control electrónico: retransmisiones, base del transistor, una variedad de componentes en el circuito.

8. Interruptores, microonda: radiador, dispositivos de semiconductor, aislamiento térmico, y regulador del motor.

9. Vehículos industriales: ignición, regulador de voltaje, sistema de control automático de la seguridad, encendiendo el sistema de conversión.

10. Pantalla LED (dos modos: Pantalla LED; exhibición con una fuente de luz del LED)

11. Iluminación: Con la promoción de lámparas ahorros de energía, una variedad de luces LED ahorros de energía son acogidas con satisfacción por el mercado, así que los substratos de aluminio para las luces LED tienen usos en grande.

PWB de Aluminum Clad del conductor del LED con el final de plata de la inmersión de HASL ENIG OSP 2
