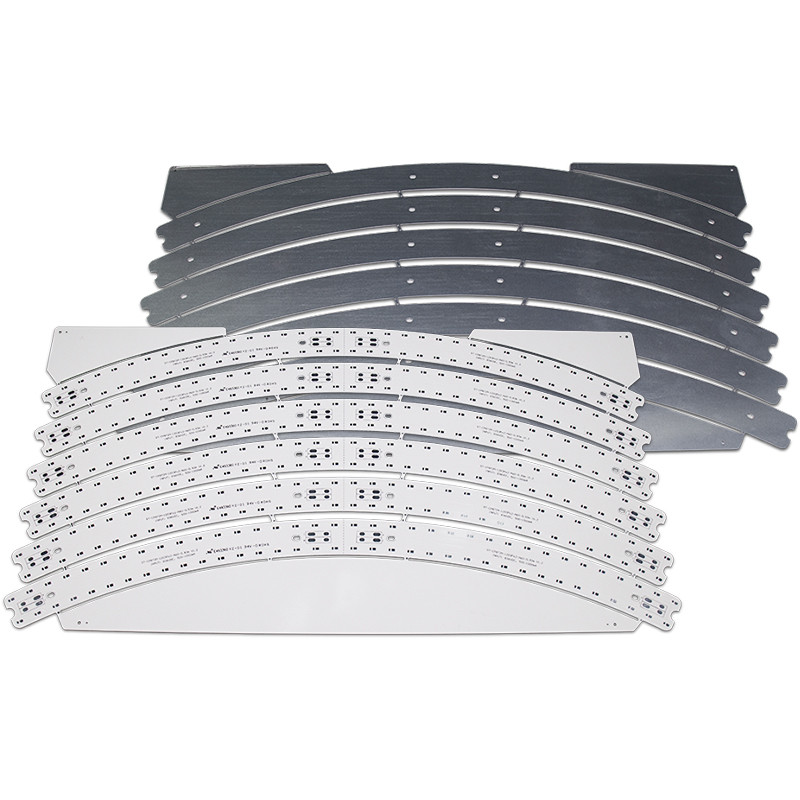

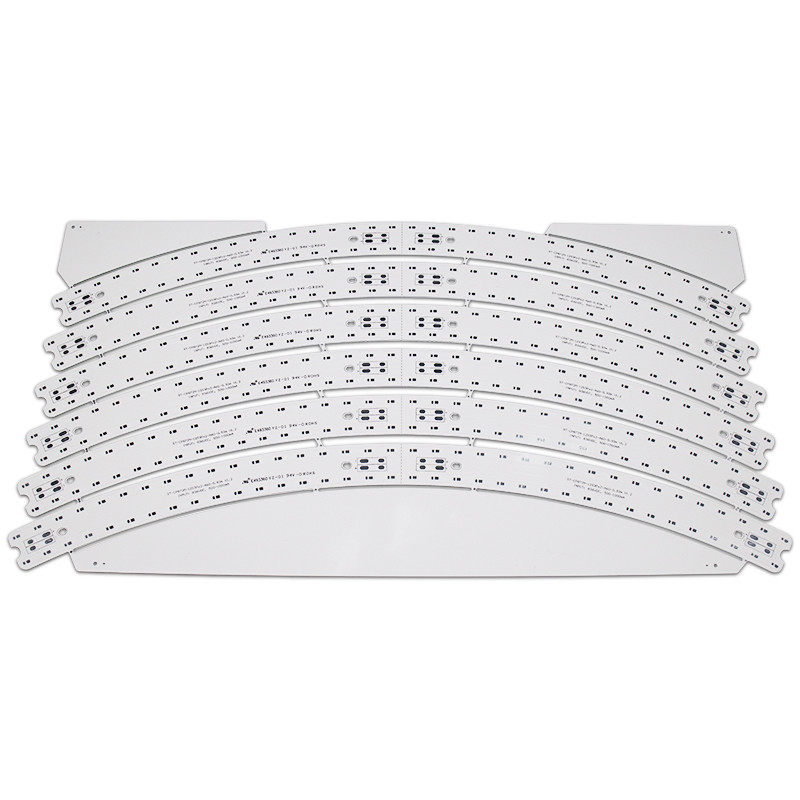

100W 120W 500W 1000W 3030 LED crecen la placa de circuito impresa base ligera del metal
1. Introducción
Como clase de PWB de aluminio de un sólo lado, el PWB del LED es ampliamente utilizado en lámparas de calle, lámparas del LED, y lámparas del hogar.
2. Material: PWB de la Aluminio-base
| Artículo |
Unidad |
|
Especificación |
Condición de prueba |
| Grueso del aislamiento |
um |
Máximo
Minuto
|
200
60
|
— |
| Resistencia de la soldadura (288℃) |
Sec. |
Minuto |
600 |
IPC-TM-650 2.4.13.1 |
| Choque termal |
288℃10” /cycle |
Minuto |
6 veces |
IPC-TM-650 2.4.13.1 |
| Pele la fuerza (la situación normal) |
lb/in |
Minuto |
9 |
IPC-TM-650 2.4.8 |
| Voltaje de avería |
V/mil |
|
750 |
IPC-TM-650 2.5.6 |
| Resistencia de volumen (status>E+14 normales) |
Ω · cm |
|
1.8*1015 |
IPC-TM-650 2.5.17.1 |
| Resistencia superficial (status>E+12 normales) |
Ω |
— |
3.5*1014 |
IPC-TM-650 2.5.17.1 |
|
Constante dieléctrica
1 megaciclo de situación normal
1 gigahertz de la situación normal
|
— |
|
5,6
5,3
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.6
|
|
Disipación constante
1 megaciclo de situación normal
1 gigahertz de la situación normal
|
|
|
0,013
0,010
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.9
|
| Absorción de agua |
% |
|
0,2 |
IPC-TM-650 2.6.2.1 |
|
Conductividad termal
(midió en la capa del aislamiento única)
|
W/m℃ |
|
1,0 |
ASTM-E1461 |
| Inflamabilidad |
94V-0 |
|
Paso |
IPC-TM-650 2.3.9 |
| Tg |
℃ |
|
100 |
IPC-TM-650 2.4.24 |
| TD |
℃ |
|
410 |
TBD (pérdida del 5wt%) |
| MOT (RTI) |
℃ |
|
130 |
UL746B |
| CTI (índice de seguimiento comparativo) |
V |
|
>600 (PLC=0) |
UL746E DSR |
3. Certificación: UL, ROHS, alcance, ISO
4. Gama del uso: Iluminación, equipo electrónico automotriz, fuente de alimentación, control electrónico, material informático, electrónica de comunicación etc.
5. ¿Qué exposiciones nos tienen participó adentro?
Exposición de Nueva Deli, exposición electrónica de Moscú, etc.
6. Nuestros servicios
1. respuesta rápida
2. precio razonable basado en buena calidad
3. proporcione el servicio todo en uno (componentes, el OEM)
4. inventario abundante y preparación material habitual
7. Forma de pago:
T/T, Paypal, tarjeta de crédito, Western Union, etc.
PWB de aluminio
La placa de circuito de aluminio contiene una capa delgada del material dieléctrico termalmente conductor, que tiene el efecto de transferir calor.
Llaman una placa de circuito de aluminio también el PWB bajo de aluminio, PWB de aluminio flexible, la placa de circuito impresa revestida del metal (MCPCB), un substrato aislado del metal (IMS o IMPCB), etc.
Estructura del PWB de aluminio
Componen a la placa de circuito de aluminio de una estructura acodada única.
Capa del circuito
El conjunto de circuitos impreso se graba al agua fuerte con una capa del cobre 1oz-10oz para montar y para ligar los componentes, que pueden llevar un más de gran intensidad comparada a FR-4.
Capa del aislamiento
El papel principal de la capa del aislamiento es aislamiento y conductividad termal, desempeña un papel fundamental en el PWB de aluminio, que ayuda a dispersar calor y a reducir la temperatura de funcionamiento del dispositivo para alcanzar salida de poder creciente, volumen, y duradero reducidos.
Substratos del metal
El substrato del metal se puede seleccionar según los requisitos del termal y la conductividad mecánica del PWB de aluminio, aluminio es la opción ideal, pero también acero de cobre, inoxidable, hierro, acero del silicio, etc.
