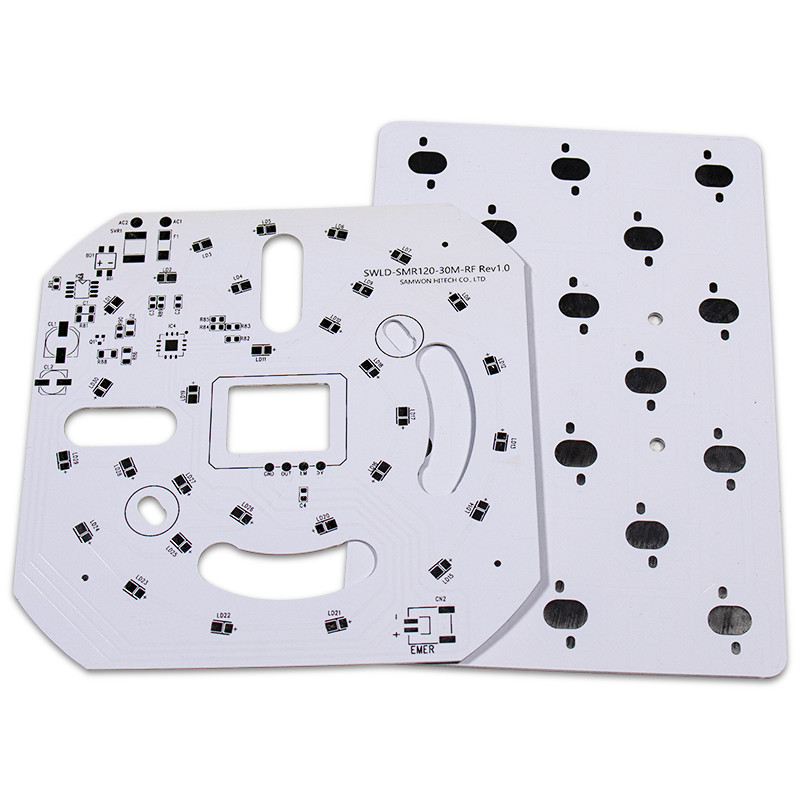

Placa de circuito de aluminio de Smd 5730 del tablero del PWB 94V0 Mcpcb del LED
Capacidades de PCBA
|
|
PCBA de llavero
|
PCB+components sourcing+assembly+package
|
Detalles de la asamblea
|
SMT y Por-agujero, líneas del ISO SMT y de la INMERSIÓN
|
Plazo de ejecución
|
Prototipo: 15 días del trabajo. Orden total: 20~25 días del trabajo
|
Prueba en productos
|
Prueba de la punta de prueba que vuela, inspección de la radiografía, AOI Test, prueba funcional
|
Cantidad
|
Cantidad mínima: 1pcs. Prototipo, pequeña orden, orden total, toda la AUTORIZACIÓN
|
Ficheros necesarios
|
PWB: Ficheros de Gerber (leva, PWB, PCBDOC)
|
Componentes: Bill de los materiales (lista de BOM)
|
|
Asamblea: Fichero del Selección-N-lugar
|
|
Tamaño del panel del PWB
|
Tamaño mínimo: pulgadas 0.25*0.25 (6*6m m)
|
Tamaño máximo: pulgadas 20*20 (500*500m m)
|
|
Tipo de la soldadura del PWB
|
Goma soluble en agua de la soldadura, RoHS sin plomo
|
Detalles de los componentes
|
Voz pasiva abajo al tamaño 0201
|
BGA y VFBGA
|
|
Chip Carriers sin plomo /CSP
|
|
Asamblea de doble cara de SMT
|
|
Echada fina a 0.8mils
|
|
Reparación y Reball de BGA
|
|
Retiro y reemplazo de la parte
|
|
Paquete componente
|
Corte la cinta, tubo, carretes, piezas flojas
|
Proceso de montaje del PWB
|
Perforación-----Exposición-----Galjanoplastia-----Etaching y desmontaje-----Perforación-----Prueba eléctrica-----SMT-----Onda
El soldar-----Junta-----LAS TIC-----Prueba de la función-----Temperatura y prueba de la humedad |

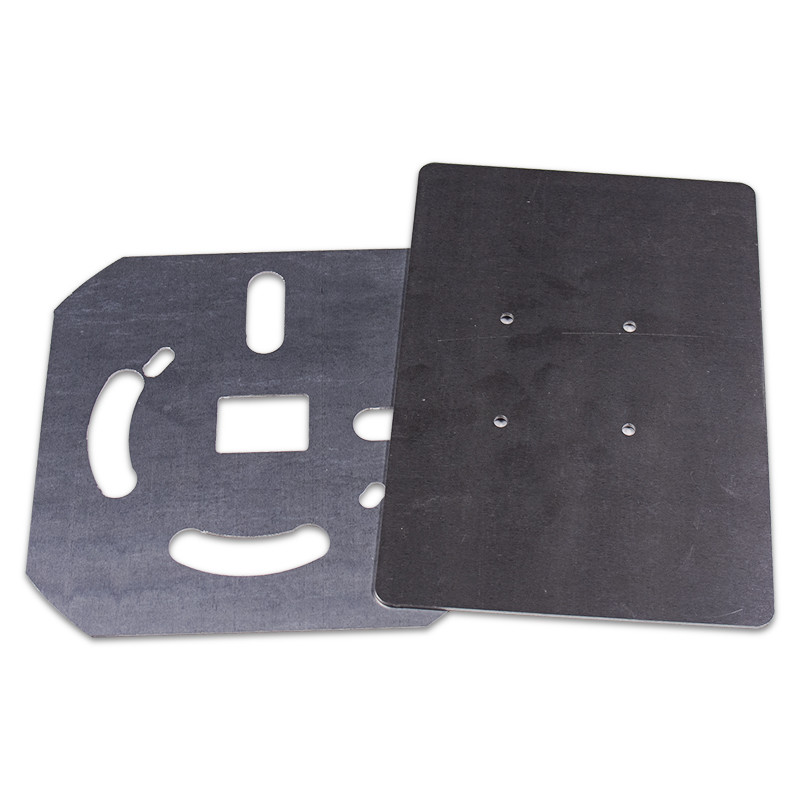

Introducción de aluminio del PWB del LED:
PCBs de aluminio regular tiene generalmente tres capas importantes:
Para la capa de cobre, utilizamos típicamente la hoja de cobre electrolítica, que grabamos al agua fuerte para formar el circuito impreso. Esta capa lleva a cabo los componentes de SMD y los rastros de cobre en la forma de la capa las interconexiones necesarias. Cuando está comparada a un PWB tradicional FR4 de la misma línea anchura y peso de cobre, la presencia de la base de aluminio permite que el tablero lleve más actual sin la calefacción para arriba.
Formación de la base del tablero, de las funciones de la capa de aislamiento como el aislador eléctrico, del conductor del calor, y del material de enlace entre la capa de cobre y el substrato de aluminio. En la acumulación entera, la capa de aislamiento también actúa como barrera termal para el flujo del calor del circuito al aluminio. Por lo tanto, mejore la conductividad termal de la capa de aislamiento, mejor es la gestión de calor, y más baja es la subida de la temperatura de los componentes. La alta conductividad termal no sólo aumenta la salida de poder, él también prolonga la vida útil del tablero.
Elegimos un metal para el substrato dependiendo de varios factores tales como coste, peso, dureza, fuerza, coeficiente de extensión termal, y conductividad termal.
Una comparación comparativa de los diversos metales para el coste y el funcionamiento técnico como demostraciones antedichas de aluminio a ser la opción óptima. Las placas de aluminio están disponibles como 1000, 1060, 6061, y así sucesivamente. Dependiendo de los requisitos para incluso una conductividad termal más alta y las propiedades mecánicas, utilizamos otros metales en lugar del aluminio. Éstos incluyen el acero inoxidable, el cobre, el hierro, y el acero del silicio.
Lámparas e iluminación: Esta área de usos es la más grande para PCBs de aluminio. LED y otras lámparas y sistemas de iluminación ahorros de energía en el uso PCBs de aluminio del mercado en gran escala.
Módulos de poder: Los puentes de rectificador, las retransmisiones de estado sólido, los inversores, y otros módulos de poder utilizan PCBs de aluminio.
Electrónica del ordenador: Las fuentes de alimentación, las impulsiones del CD y del DVD, las unidades de disco duro, y los tableros de madre utilizan a los tableros de aluminio extensivamente.
Sector automotriz: Los reguladores de la fuente de alimentación, ignición, reguladores electrónicos, conductores de la lámpara, reguladores del motor hacen el uso extenso de los tableros de aluminio.
Ofimática: Las fuentes de alimentación, las impulsiones del motor, las cabezas de la impresora, y otros módulos de poder utilizan PCBs de aluminio.
Equipo de comunicación: Las placas de circuito del transmisor, equipo de filtración, amplificadores de alta frecuencia, circuitos de la antena utilizan típicamente a los tableros de aluminio.
Fuentes de alimentación: Los recortes reguladores, convertidores de AC/DC, los reguladores lineares utilizan PCBs de aluminio para la gestión termal.
Equipo de audio: Los amplificadores de potencia, preamplificadores, amplificadores equilibrados/desequilibrados de los amplificadores audios, amplificadores de la entrada-salida hacen uso extenso de PCBs de aluminio.
Si usted está buscando un recurso que provea de usted el solo PWB echado a un lado para la luz del tubo del LED, el PWB para el proyector del LED, el PWB para la lámpara del LED, el PWB para la alta bahía del LED, el PWB para el downlight del LED, el tablero del PWB para el tubo del LED, después usted acaban de encontrarlo.
La electrónica Co., Ltd de Shenzhen Yizhuo se ha establecido en 2012 los años, nuestra área de la fábrica más de 5.000 metros cuadrados. Tenemos más de 100 trabajadores y 20 empleados. Somos PWB de aluminio y el fabricante del PWB FR4, nuestros productos es ampliamente utilizado en la iluminación, la electrónica, New Energy, industrias médicas de la asistencia, del automovil y otro. Nuestra capacidad de producción del PWB puede alcanzar 120000 sq.m/por mes.
FAQ:
Q1. ¿Usted tiene MOQ limitó?
: No tenemos ningún MOQ limitamos, la orden mínima que aceptamos somos 1pcs.
Q2: ¿Todos sus productos se certifican con UL, ROHS etc?
: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: ¿Usted ofrece garantiza para los productos?
: Sí, ofrecemos 2 años de garantía a nuestros productos.
