PWB 500x500m m mínimo máximo de la tira del substrato LED del metal de 6x6m m
2PCS
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: CE,ROHS,UL
Número de modelo: El PWB ligero llevado imprimió a la placa de circuito
Alta luz:

PWB de la tira del substrato LED del metal

,

PWB de la tira de 6x6m m LED

,

PWB del substrato del metal de 500x500m m

Pago y Envío Términos
Detalles de empaquetado: Embalaje interno del vacío, embalaje estándar externo de la caja del cartón.
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T, Western Union
Especificaciones
Nombre de producto: El PWB ligero llevado imprimió a la placa de circuito
Perfilado de la perforación: Encaminamiento, V-CUT, biselando
Pantalla de seda: blanco, negro, amarillo
Prueba eléctrica: Accesorio/punta de prueba que vuela
Tolerancia del agujero: PTH: ±0.075, NTPH: ±0.05
Servicio: servicio todo en uno
Descripción de producto

El PWB de la tira llevó a la placa de circuito impresa PWB ligera usada para la luz de techo

El PWB de YiZhuo hace PCBs de aluminio, el más popular entre los tableros de base del metal. Nuestro substrato de aluminio PCBs utiliza la base de aluminio como la materia prima, y FR4 estándar sobre él. La base de aluminio actúa como capa revestida termal para disipar calor eficientemente, manteniendo calor produciendo componentes fresco, de tal modo aumentando el funcionamiento total del tablero y del dispositivo. Entre todos los fabricantes aluminio-basados del PWB, nuestros clientes consideran nuestro PCBs de aluminio como la solución más útil a los usos del poder más elevado.




Capacidades de PCBA
PCBA de llavero
PCB+components sourcing+assembly+package
Detalles de la asamblea
SMT y Por-agujero, líneas del ISO SMT y de la INMERSIÓN
Plazo de ejecución
Prototipo: 15 días del trabajo. Orden total: 20~25 días del trabajo
Prueba en productos
Prueba de la punta de prueba que vuela, inspección de la radiografía, AOI Test, prueba funcional
Cantidad
Cantidad mínima: 1pcs. Prototipo, pequeña orden, orden total, toda la AUTORIZACIÓN
Ficheros necesarios
PWB: Ficheros de Gerber (leva, PWB, PCBDOC)
Componentes: Bill de los materiales (lista de BOM)
Asamblea: Fichero del Selección-N-lugar
Tamaño del panel del PWB
Tamaño mínimo: pulgadas 0.25*0.25 (6*6m m)
Tamaño máximo: pulgadas 20*20 (500*500m m)
Tipo de la soldadura del PWB
Goma soluble en agua de la soldadura, RoHS sin plomo
Detalles de los componentes
Voz pasiva abajo al tamaño 0201
BGA y VFBGA
Chip Carriers sin plomo /CSP
Asamblea de doble cara de SMT
Echada fina a 0.8mils
Reparación y Reball de BGA
Retiro y reemplazo de la parte
Paquete componente
Corte la cinta, tubo, carretes, piezas flojas
Proceso de montaje del PWB
Perforación-----Exposición-----Galjanoplastia-----Etaching y desmontaje-----Perforación-----Prueba eléctrica-----SMT-----Onda
El soldar-----Junta-----LAS TIC-----Prueba de la función-----Temperatura y prueba de la humedad



El PWB llevado de la luz imprimió la introducción de la placa de circuito:





PCBs de aluminio regular tiene generalmente tres capas importantes:


  • Capa de cobre
  • Capa de aislamiento
  • Substrato del metal

CAPA DE COBRE

Para la capa de cobre, utilizamos típicamente la hoja de cobre electrolítica, que grabamos al agua fuerte para formar el circuito impreso. Esta capa lleva a cabo los componentes de SMD y los rastros de cobre en la forma de la capa las interconexiones necesarias. Cuando está comparada a un PWB tradicional FR4 de la misma línea anchura y peso de cobre, la presencia de la base de aluminio permite que el tablero lleve más actual sin la calefacción para arriba.

CAPA DE AISLAMIENTO

Formación de la base del tablero, de las funciones de la capa de aislamiento como el aislador eléctrico, del conductor del calor, y del material de enlace entre la capa de cobre y el substrato de aluminio. En la acumulación entera, la capa de aislamiento también actúa como barrera termal para el flujo del calor del circuito al aluminio. Por lo tanto, mejore la conductividad termal de la capa de aislamiento, mejor es la gestión de calor, y más baja es la subida de la temperatura de los componentes. La alta conductividad termal no sólo aumenta la salida de poder, él también prolonga la vida útil del tablero.

SUBSTRATO DEL METAL

Elegimos un metal para el substrato dependiendo de varios factores tales como coste, peso, dureza, fuerza, coeficiente de extensión termal, y conductividad termal.

Una comparación comparativa de los diversos metales para el coste y el funcionamiento técnico como demostraciones antedichas de aluminio a ser la opción óptima. Las placas de aluminio están disponibles como 1000, 1060, 6061, y así sucesivamente. Dependiendo de los requisitos para incluso una conductividad termal más alta y las propiedades mecánicas, utilizamos otros metales en lugar del aluminio. Éstos incluyen el acero inoxidable, el cobre, el hierro, y el acero del silicio.

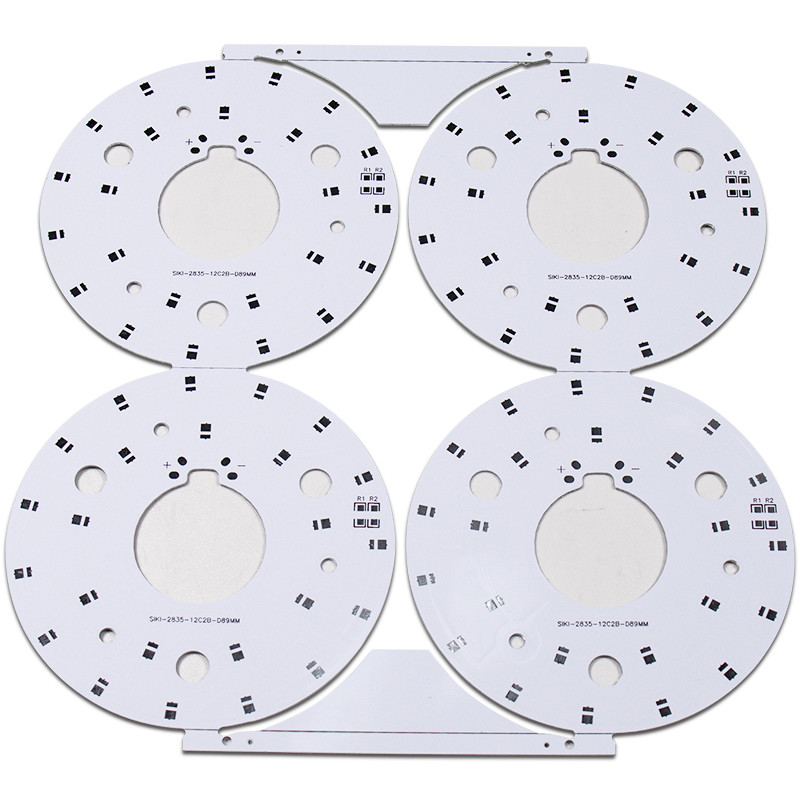

PWB 500x500m m mínimo máximo de la tira del substrato LED del metal de 6x6m m 0




Usos llevados de aluminio del PWB:



El PWB de la tira llevó el PWB de la luz es ampliamente utilizado en la iluminación del LED: El coche llevó la luz, luz de techo, luz de la pared, luz llevada al aire libre, sala de estar llevó la iluminación, el etc.

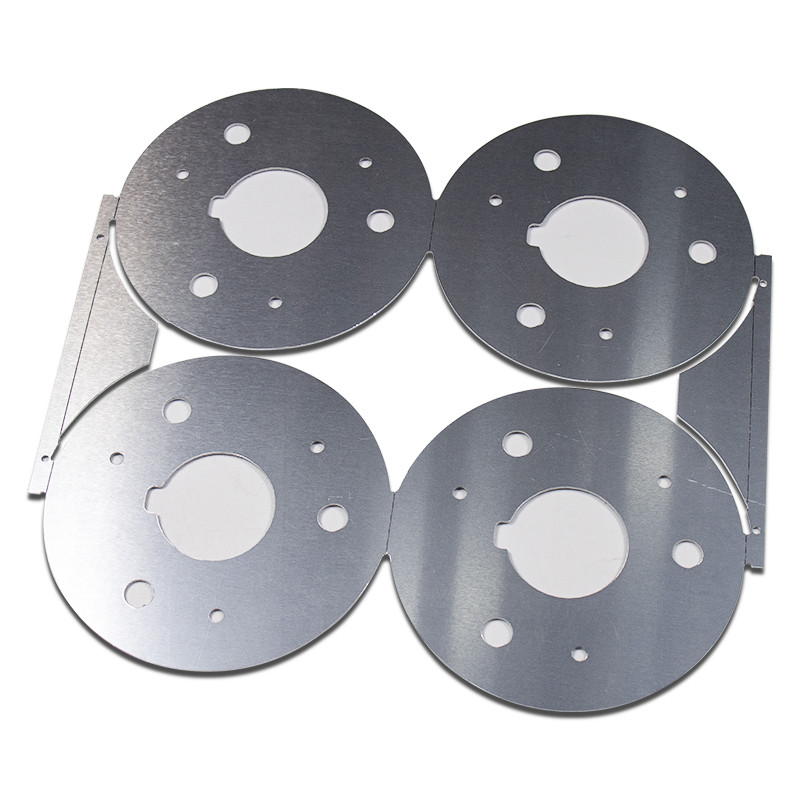

PWB 500x500m m mínimo máximo de la tira del substrato LED del metal de 6x6m m 1

Si usted está buscando un recurso que provea de usted el solo PWB echado a un lado para la luz del tubo del LED, el PWB para el proyector del LED, el PWB para la lámpara del LED, el PWB para la alta bahía del LED, el PWB para el downlight del LED, el tablero del PWB para el tubo del LED, después usted acaban de encontrarlo.

La electrónica Co., Ltd de Shenzhen Yizhuo se ha establecido en 2012 los años, nuestra área de la fábrica más de 5.000 metros cuadrados. Tenemos más de 100 trabajadores y 20 empleados. Somos PWB de aluminio y el fabricante del PWB FR4, nuestros productos es ampliamente utilizado en la iluminación, la electrónica, New Energy, industrias médicas de la asistencia, del automovil y otro. Nuestra capacidad de producción del PWB puede alcanzar 120000 sq.m/por mes.

PWB 500x500m m mínimo máximo de la tira del substrato LED del metal de 6x6m m 2


FAQ:
 Q1.  ¿Usted tiene MOQ limitó?

:  No tenemos ningún MOQ limitamos, la orden mínima que aceptamos somos 1pcs.

Q2:  ¿Todos sus productos se certifican con UL, ROHS etc?
:  Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.

Q3:  ¿Cuál es necesario para la cita del PWB PCBA?
PWB: Fichero de la cantidad, de Gerber y requisitos de la técnica (material, tratamiento superficial del final, grueso de cobre, grueso del tablero,…)

PCBA: Información del PWB, BOM, (documentos de prueba…)
