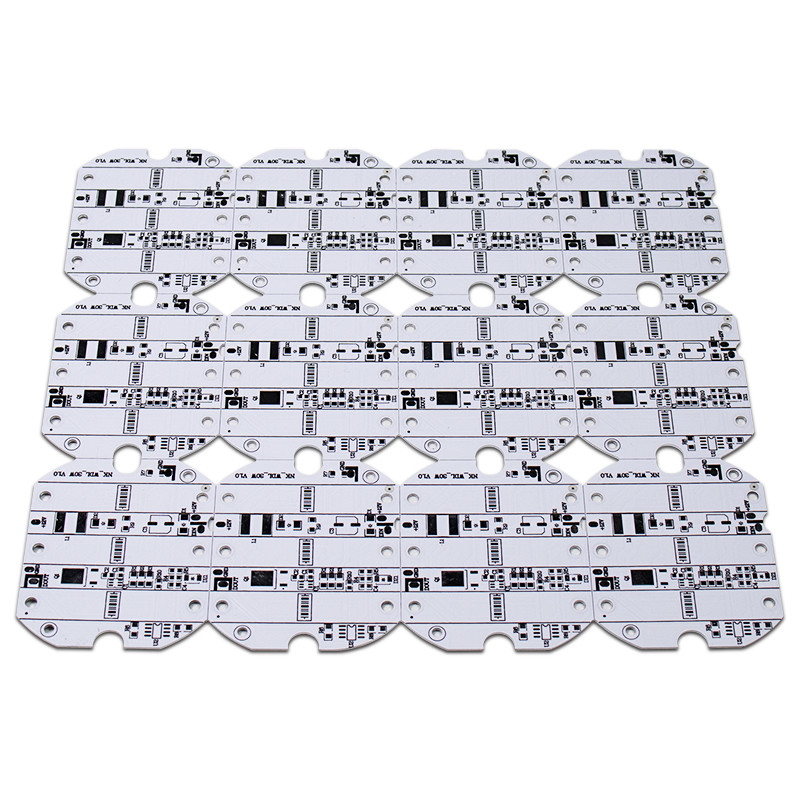

El OEM de SMT llevó PWB 2835 3030 Mcpcb del aluminio para el PWB llevado de la luz del tubo
Detalles del producto
| Modelo NO. |
HMY-808 |
Modificado para requisitos particulares |
Modificado para requisitos particulares |
| Capas |
1 ~16layers |
Origen |
Shenzhen, China |
| Materia prima |
FR4, alto Tg FR4, halógeno libre, Isola, Rogers, aluminio |
| Grueso acabado del tablero |
0.2~3.8m m |
Grueso de cobre |
0.5oz ~ 6oz |
| Acabamiento superficial |
HASL, ENIG, OSP, plata de la inmersión, ImmersionTin, |
Grueso máximo del chapado en oro |
50 pulgadas micro |
| Color de la serigrafía |
Blanco, negro, verde, amarillo, rojo, azul |
| Anchura mínima del rastro |
0.075m m (3mil) |
Min Trace Space |
0.075m m (3mil) |
| Tamaño acabado mínimo de los agujeros |
0.1m m (4mil) para los agujeros del laser; 0.2m m (8mil) para los agujeros mecánicos |
| Tamaño acabado máximo |
600mm*900m m |
Tolerancia del agujero |
PTH: ±0.076mm (+/-3mil), NTPH: ±0.05mm (+/-2mil) |
| Color de la máscara de la soldadura |
Verde, blanco, negro, rojo, amarillo, azul, Matt - negro, Matt-verde |
Control de la impedancia |
el ±10% |
| Perfilado de la perforación |
Encaminamiento, V-CUT, chaflán, perforando |
Agujeros especiales |
Agujeros ciegos/enterrados, agujeros avellanados |
| Estándar de referencia |
Clase 2, clase 3 de IPC-A-600H, |
Certificado |
UL, ISO9001, ROHS.SGS, CQC |
| Paquete |
Vacío y cartón |
|
|
Empaquetado y entrega
Detalles de empaquetado: Caja del cartón con entrega interna del bolso antiestático del vacío.
Plazo de expedición: 2 a 15 días después del depósito
FAQ
¿Cuáles son los tipos de PCBs de aluminio?
Aunque todos los clads de aluminio trabajan la misma manera, es decir, en la disipación de calor, diversos tipos tienen características individuales basadas en su diseño y estructura. Los siguientes son los tipos de clads de aluminio que usted debe saber.
PWB de aluminio del Por-agujero
Cuando diseñamos el PWB de aluminio del por-agujero, el fabricante rellena y pretaladra una sola capa de aluminio y después aplica el material laminado. Habrá una formación de una base de construcciones de múltiples capas después de este proceso. Luego, laminan los materiales termales en los dos lados del tablero con los materiales de enlace termales. El tacto final implica el perforar en la asamblea.
PWB de aluminio flexible
Un PWB de aluminio flexible es una placa de circuito recientemente comercializada con una resina del polyimide integrada con los filtros de cerámica sobre compra.
La esencia de los dos materiales es aumentar el aislamiento, la flexibilidad (usted puede torcer o doblar el PWB a cualquier forma y conservar la forma), y la eficacia termal. Cuál es más, su uso es rentable puesto que usted no necesitará comprar los conectores o los cables. Es desventajoso porque usted no puede alterar o modificar el producto final una vez que usted adquiere una forma específica.
Placa de circuito impresa de aluminio de múltiples capas
El aluminio de múltiples capas PCBs tiene múltiple-capa de dieléctricos termalmente conductores. El diseño constituye una o más capas de conjunto de circuitos encontradas en el dieléctrico con la representación ciega de los vias termal o vias de la señal.
Una ventaja a usar el PWB de múltiples capas del IMS es la solución directa y operativa que ofrecen para la conductividad de calor en productos complejos. Contrario a eso, son costosos y no pueden enganchar fácilmente a transferencia de calor en diseños de una sola capa. Su uso está a menudo en productos de la fuente de alimentación.
Alto PWB de aluminio de la conductividad termal
En este tipo de PWB; la capa de aislamiento es un material de la resina de epoxy. La resina de epoxy debe tener conductividad termal excelente.
PWB de aluminio de alta frecuencia
Con el PWB de aluminio de alta frecuencia, la capa de aislamiento tiene un material de la poliolefina o del polyimide. Otras veces, puede ser fibra de vidrio tejida entre una resina de epoxy. El propósito de los materiales es mejorar la flexibilidad del PWB.
