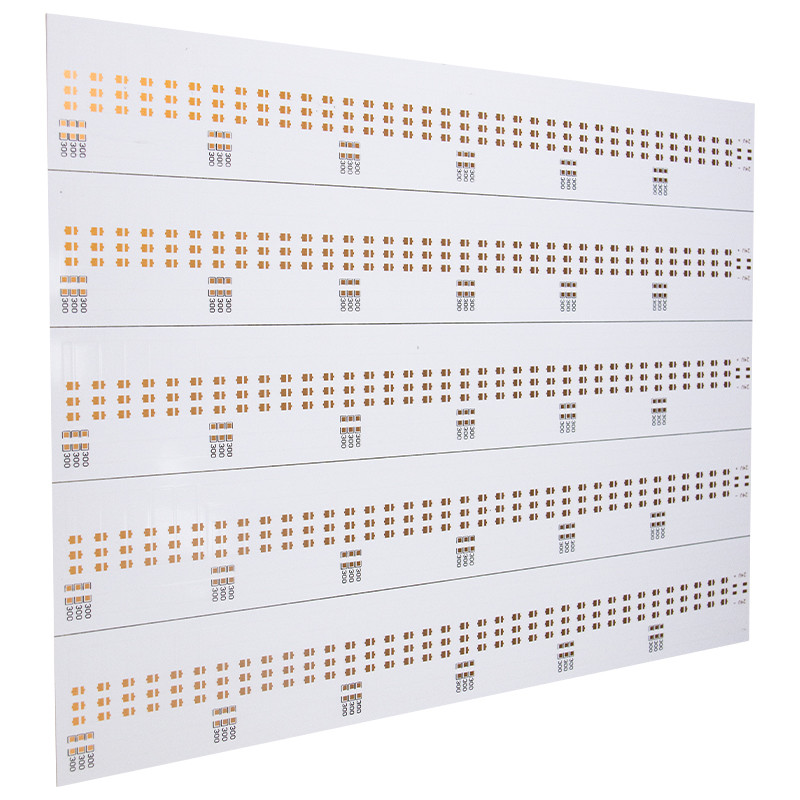

OSP híbrido flexible de múltiples capas del PWB de dos capas a través del aluminio del agujero
2pcs
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: CE,ROHS,UL
Número de modelo: Tablero de aluminio 01 del PWB
Alta luz:

OSP PWB de dos capas

,

ODM PWB de dos capas

,

PWB bilateral de OSP

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T, Western Union, MoneyGram
Especificaciones
Materia prima: Base de aluminio
Grueso de cobre: 1/2oz
Peelable: 0.3-0.5M M
Perfilado de la perforación: Encaminamiento, V-CUT, biselando
Servicio: Servicio todo en uno
palabra clave: PWB bilateral
Superficie: OSP
Descripción de producto

OSP híbrido flexible de múltiples capas del PWB de dos capas a través del aluminio del agujero



PWB Pcbs y sus usos de dos capas en la industria de iluminación llevada



TIPOS DE ALUMINIO DEL PWB

Hay maneras numerosas que las capas arriba se pueden alterar para crear nuevos diseños del PWB. Cada uno de estos resultados de las variaciones en calidades levemente diversas del PWB, haciéndolo más conveniente para algunas industrias y usos sobre otros.

Algunos tipos de PCBs de aluminio incluyen:

  • Aluminio flexible: Este relativamente nuevo material utiliza llenadores y la resina de cerámica del polyimide para proporcionar el aislamiento y la flexibilidad excelentes, todo mientras que conserva la conductividad termal impresionante del aluminio. Este PCBs se puede formar para conectar directamente donde están necesarios. Esto elimina la necesidad de los cables, de los conectores y de los accesorios, que pueden añadir al coste del final del producto. Una vez que están doblados, sin embargo, se significan para permanecer allí — este PCBs no se diseña para doblar constantemente.

  • Aluminio híbrido: Apenas mientras que suena, un material no-termal fundido a un metal bajo de aluminio crea el aluminio híbrido. Generalmente, el material es una placa de circuito hecha con FR-4 convencional. Fundiendo estas capas juntas, la placa de circuito puede disipar calor más con eficacia, así como rigidez del aumento. Estos híbridos también tienden a ser menos costosos que los productos totalmente de aluminio. La desventaja, sin embargo, es la pérdida de flexibilidad.

  • Aluminio de múltiples capas: En usos de alto rendimiento de la poder-fuente, PCBs de aluminio de múltiples capas es generalmente el mejor. Este PCBs consiste en capas de dieléctricos termalmente conductores. Mientras que este acercamiento de múltiples capas puede manejar alto rendimiento, tienden a ser menos eficientes cuando se trata de calor de transferencia al menos, estos totales PCBs tienden a ser eficaces para la disipación de calor básica en diseños más complejos.

  • Aluminio del Por-agujero: Para construcciones más complejas, la base de aluminio de un PWB se puede pretaladrar y rellenar con dieléctrico antes de ser laminado con los materiales termales. Éstos son altamente complejos y tienden a ser proyectos necesitandos mucho trabajo significados para los proyectos particularmente complicados o específicos.

De estos tipos de aluminio del PWB, las variedades flexibles y híbridas tienden a considerar la mayoría del uso en industrias como la industria de iluminación del LED.





CAPA

PROTOTIPO

PRODUCCIÓN EN MASA (sobre 20 m2)

Vuelta rápida

Hora estándar

PWB DE LA BUJÍA MÉTRICA

48 horas

4-5 días

10-12 días

PFC 1 L

48 horas

5-6 días

12-13 días

1L

24 horas

3-4 días

8-10 días

2L

24 horas

3-4 días

8-10 días

4L

48 horas

5-6 días

8-10 días

6L

72 horas

6-7 días

10-12 días

8L

72 horas

7-8 días

12-14 días

10L

96 horas

9-10days

16-18 días




OSP híbrido flexible de múltiples capas del PWB de dos capas a través del aluminio del agujero 0
