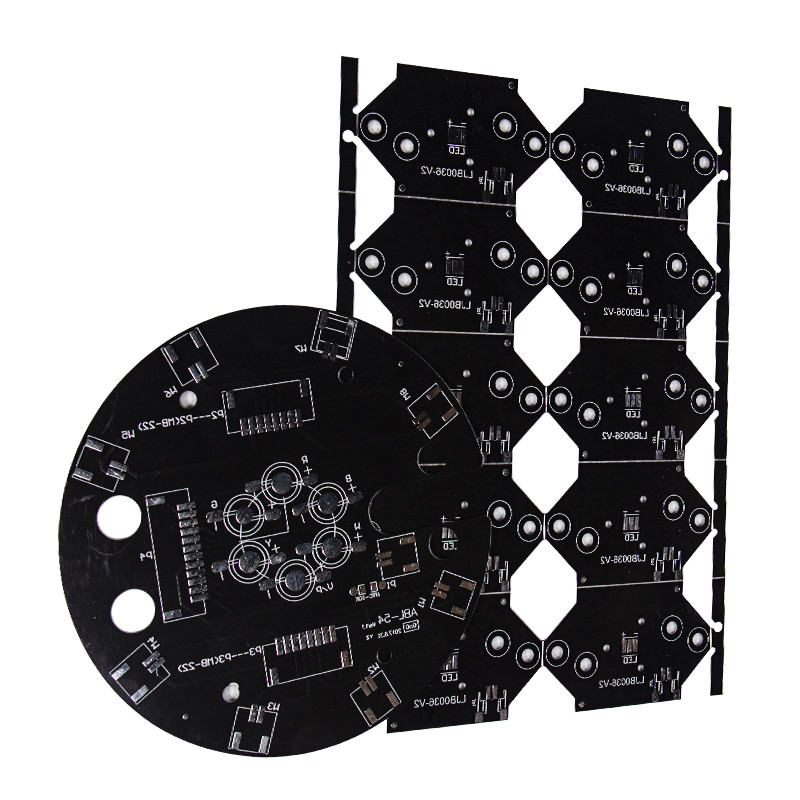

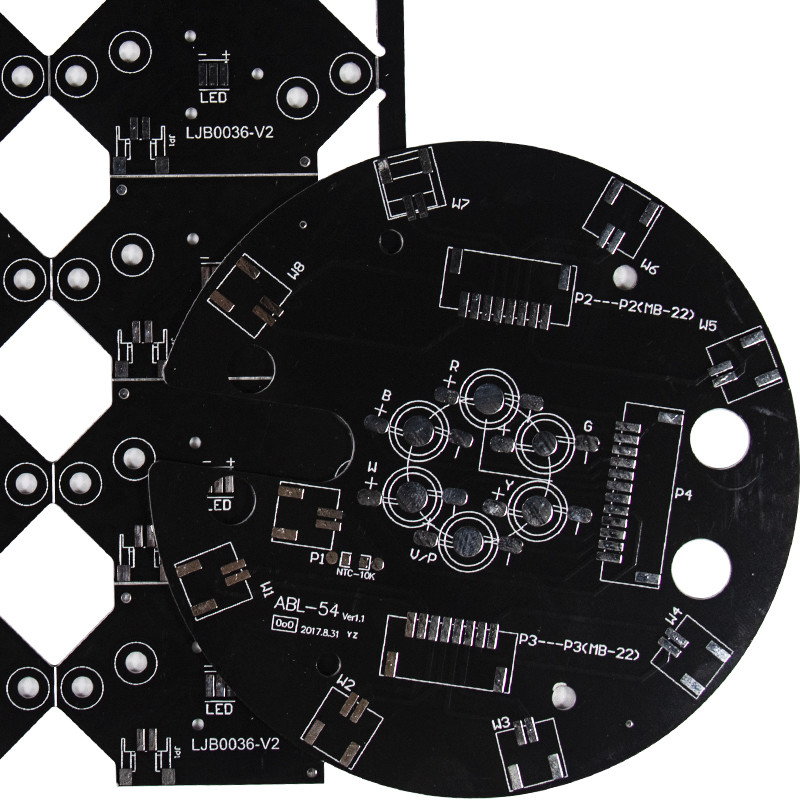

Sola buena disipación de calor echada a un lado de la placa de circuito de aluminio del PWB 94v0
Una capa delgada termalmente del dieléctrico conductor pero eléctricamente aislador se lamina entre una hoja con base metálica y de cobre. La hoja de cobre se graba al agua fuerte en el modelo deseado del circuito y el con base metálica dibuja calor lejos de este circuito a través del dieléctrico fino.
El PWB de aluminio es una lamina revestida de cobre metal-basada única; tiene buena conductividad termal, funcionamiento eléctrico del aislamiento y el trabajar a máquina.
El PWB de aluminio es uno de PWB metal-basado, incluyendo la hoja de cobre, la capa de aislamiento termal y el substrato del metal, su divisoria de la estructura en tres capas:
La disipación de calor permitida por esta construcción es dramáticamente superior a las construcciones estándar FR-4. Los dieléctricos usados son típicamente 5 a 10 veces tan termalmente conductoras como el de epoxy-vidrio convencional y un décimo del grueso dando por resultado la transferencia termal exponencial más eficiente que un PWB rígido convencional.
Aunque los convertidores de poder y los LED sean los usuarios más grandes de estos productos, las compañías automotrices y del RF también están mirando para aprovecharse de las ventajas de estas construcciones. Una construcción de una sola capa es la construcción más simple, lo más termalmente posible conductora y más rentable. Los diseños con cuentas componentes más altas pueden no tener sitio para toda la encaminamiento requerida en un de una sola capa. En este caso un diseño de dos capas se requiere. Una hoja fina del dieléctrico, típicamente alrededor .006" grueso, se perfora, plateado y grabado al agua fuerte como un doble estándar echó a un lado la placa de circuito impresa. La hoja entonces se lamina usando el material de enlace termalmente conductor al con base metálica. Los resultados adicionales de esta capa de encaminamiento en componentes más lejos lejos del disipador de calor y la transferencia de calor reducida así que esta construcción se recomiendan solamente cuando sea necesario.
SERIAL | ARTÍCULO | DATOS TÉCNICOS |
1 | Nombre de producto | La base de alta calidad 5630 llevó el tablero de aluminio del PWB |
2 | Marca | sunsoar |
3 | Capa | 1-24 capas |
4 | Max Board Size | 457x610m m |
5 | Min Board Thickness | 4 (capas) 0.40mm/16mil |
6 (capas) 0.80mm/32mil | ||
8 (capas) 1.00mm/40mil | ||
10 (capas) 1.20mm/48mil | ||
6 | Min Line Width 1 | 0.10mm/4mil |
7 | Espaciamiento de MinLine | 0.10mm/4mil |
8 | Min Hole Size | 0.20mm/8mil |
9 | Grueso de pared de PTH | 0.020mm/0.8mil |
10 | Tolerancia del diámetro de PTH | ±0.05mm/±2mil |
11 | Tolerancia del diámetro del agujero de NPTH | ±0.025mm/±1mil |
12 | Esquema Tolence | ±0.1mm/±4mil |
13 | S/M Pitch | 0.08mm/3mil |
14 | Relación de aspecto | 10:1 |
15 | Abrigo y torsión del PWB | el ≤0.7% |
16 | Fuerza eléctrica | >1.3KV/m m |
17 | Fuerza de cáscara | 1.4N/m m |
18 | Abrasión de la máscara de la soldadura | ≥6H |
19 | Inflamabilidad del PWB | 94V-0 |
20 | Control de la impedancia | el ±5% |
FAQ:
Q1. ¿Es usted una fábrica o la compañía comercial?
: Tenemos nuestra propia fabricación del PWB y fábrica de la asamblea.
Q2: ¿Todos sus productos se certifican con UL, ROHS etc?
: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: ¿Qué servicio usted tiene?
: Estamos proporcionando la fabricación del PWB, componentes comprando, montaje del PWB, montaje completo.
