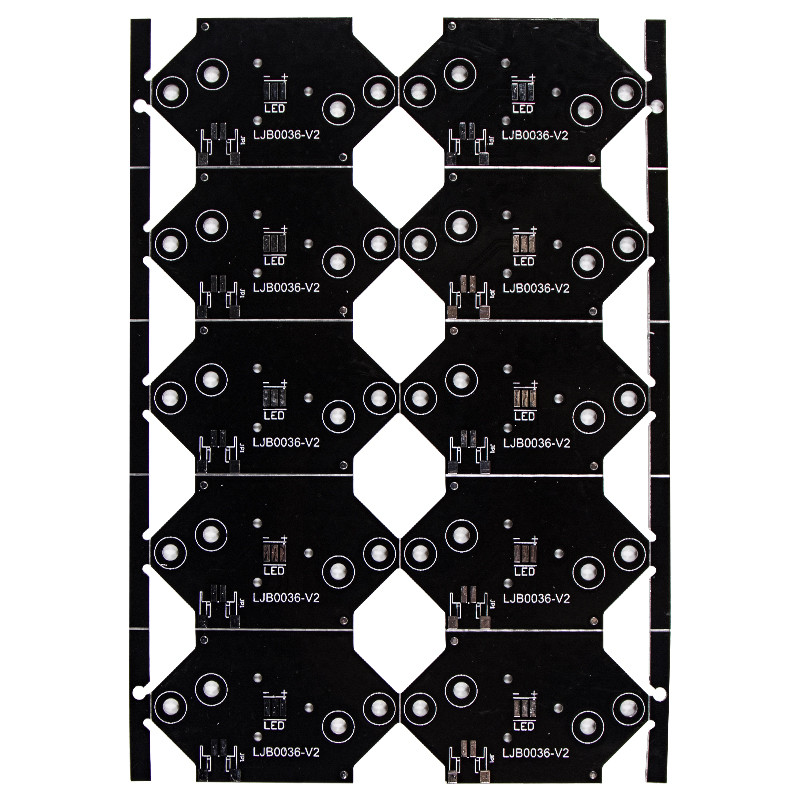

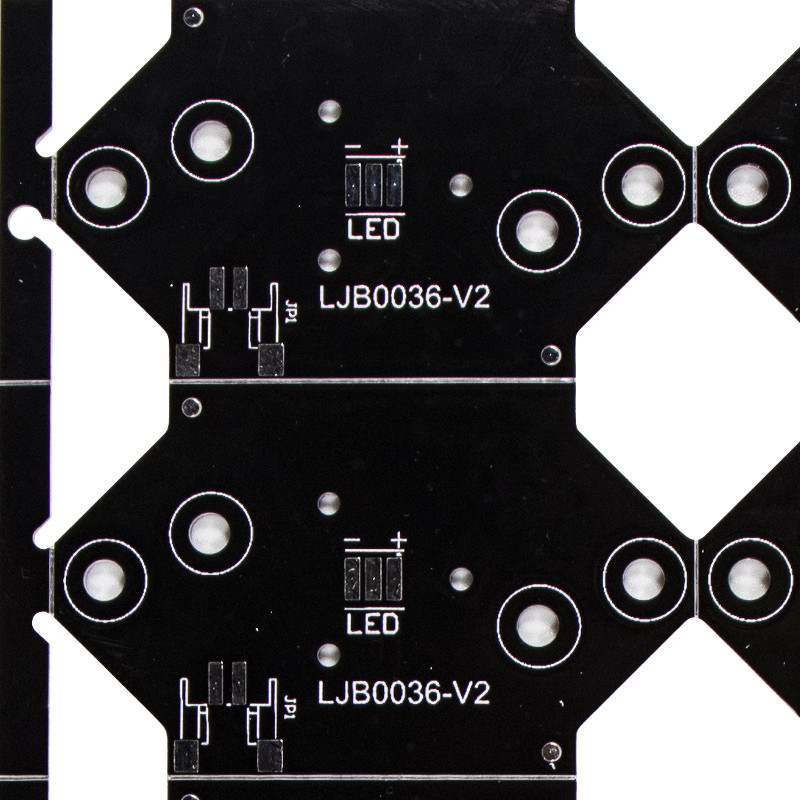

placa de circuito de cobre pesada del PWB de la soldadura negra de 2.0m m para la lámpara de pared
la lámpara de pared de cobre pesada del PWB de la soldadura blanca de 2.0m m llevó a la placa de circuito
PWB de aluminio contra. PWB de cobre:
1. Comparación del precio
El PWB de cobre es los tipos más costosos adentro placa de circuito impresa base del metal. La conductividad termal está mucho mejor que el PWB de aluminio, éste se utiliza generalmente en diseño de circuito de alta frecuencia.
2. Termalmente conductividad
La conductividad termal del PWB de cobre es más alta doble que el del PWB de aluminio. Cuanto más alta la conductividad termal es, más alta la eficacia de la transferencia es y mejor la difusibilidad termal es. El PWB de cobre necesita una hoja de cobre gruesa para su capacidad que lleva actual grande.
3. Prácticas de la tecnología
Mientras que el PWB de cobre se requiere para poseer una gran corriente que lleva, una hoja de cobre gruesa es necesaria, generalmente, el grueso es los 35μm~280μm. Un PWB de cobre pesado es producido de la misma manera grabando al agua fuerte el material laminado cobre-revestido grueso del tablero. Utilizó tecnología de la galjanoplastia y una combinación de galjanoplastia y de aguafuerte para formar las características de cobre pesadas que dan lugar a flancos del rastro y a socavar ignorable. El PWB de cobre puede ser modelo elaborado grabado al agua fuerte y procesado en una plataforma convexa. Los componentes se pueden atar a la plataforma para alcanzar el efecto de la disipación excelente el poner a tierra y de calor.
Artículo
|
Capacidad
|
Tipos de producto
|
1-2 capa de aluminio, tableros de cobre del PWB de la base
|
Tipos de producto
|
de aluminio, de cobre
|
Tamaño acabado máximo del tablero
|
250*5000m m
|
Grueso del tablero
|
0.4m m, 1.0m m, 1.2m m, 1.5m m, 2.0m m, 4.0m m, 6.0m m
|
Anchura y espaciamiento mínimos del rastro
|
0.045/0.045M M
|
Tolerancia para el producto final
|
±0.03mm
|
Grueso de cobre
|
12UM, 18UM, 36UM, 70UM
|
Agujero Dia.Tolerance (platear-por-agujero) de PTH
|
±0.05mm
|
Criterios de aceptación
|
Estándar de producción de la fábrica, GB; IPC-650, IPC-6012, IPC-6013 II, IPC-6013 III, etc
|
FAQ:
Q1. ¿Usted ofrece garantiza para los productos?
: Sí, ofrecemos 2 años de garantía a nuestros productos.
Q2. ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q3: ¿Es ACEPTABLE imprimir mi logotipo en producto?
: Sí. Infórmenos por favor formalmente antes de nuestra producción y confirme el diseño en primer lugar basado en nuestra muestra.
