SMD 5730 5630 placa de circuito del bulbo de 2835 LED para el reflector de Downlight
2pcs
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: CE,ROHS,UL
Número de modelo: Tablero llevado 06 del PWB
Alta luz:

Placa de circuito del bulbo de 2835 LED

,

Placa de circuito del bulbo de 5630 LED

,

PWB DEL OEM 5730 LED

Pago y Envío Términos
Detalles de empaquetado: Embalaje interno del vacío, embalaje estándar externo de la caja del cartón.
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T, Western Union
Especificaciones
Nombre de producto: Tablero del PWB del LED
Grueso acabado: el 5%
Pantalla de seda: blanco, negro, amarillo
Prueba eléctrica: Accesorio/punta de prueba que vuela
Tolerancia del agujero: PTH: ±0.075, NTPH: ±0.05
Finales superficiales: OSP, HASL, HASL si, oro de la inmersión, etc.
Descripción de producto

SMD 5730 5630 placa de circuito del bulbo de 2835 LED para el reflector de Downlight



Tablero de encargo 5730 del PWB de SMD LED 5630 2835 LED para el reflector de Downlight



Materiales de la placa de circuito del LED:





Un PWB del LED es un PWB de la base del metal, que utiliza el metal como la materia prima, tal como aluminio, hierro, o cobre. En la mayoría de los casos, el LED PCBs es PCBs de aluminio. El aluminio se utiliza sobre todo para la fabricación del PWB del LED porque es barato y ligero con respecto a otros metales. Así, podemos decir, un PWB del LED es similar a un PWB de aluminio.

El PWB de aluminio del LED comprende tres capas. Estas capas son la capa de cobre, capa baja dieléctrica del capa, y de aluminio. La capa superior es la capa de cobre, que hace las conexiones eléctricas en el PWB. Esta capa es estándar en todos los tipos de PCBs. Para la protección de esta capa, se utiliza un final superficial. El cobre proporciona conductividad excelente y termina el circuito.

La capa siguiente es la capa dieléctrica, que es muy importante en la base PCBs del metal. Esta capa dieléctrica sirve como aislador, y previene el flujo de corriente en la capa de aluminio baja. La capa tiene conductividad termal excelente, que es buena para la disipación de calor.

La capa pasada del PWB es la capa baja, que se hace del aluminio. Esta capa hace al tablero único y lo proporciona una identidad separada. Debido a la capa baja, el PWB es más durable que FR-4. Puede soportar desgaste y temperaturas altas. Por otra parte, es excelente para la disipación de calor. Es más ligero que el cobre y el hierro.



Artículo

Capacidades

Capacidad mensual

25000sqm/month

Capa

1-14 capas

Material del tablero

FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3

Tratamiento superficial

HASL/oro de RoHS-HASL/de la inmersión/oro/del oro fingeres/OSP el platear

Color de la máscara de la soldadura

Verde/azul/rojo/negro/amarillo/blanco

Color de la pantalla de seda

Blanco, negro, amarillo

Tolerancia

tolerancia del departamento del V-corte: +/-0.1mm









Especificación técnica

Línea anchura mínima/espacio: 0.075/0.075m m

Grueso mínimo del cobre de PTH: 20um

Diámetro de agujero mínimo: 0.2m m

Anillo mínimo del cojín: 0.1m m

La UL certificó grueso de cobre máximo: 6oz)

Vía tapar capacidad: 0.2-0.6m m

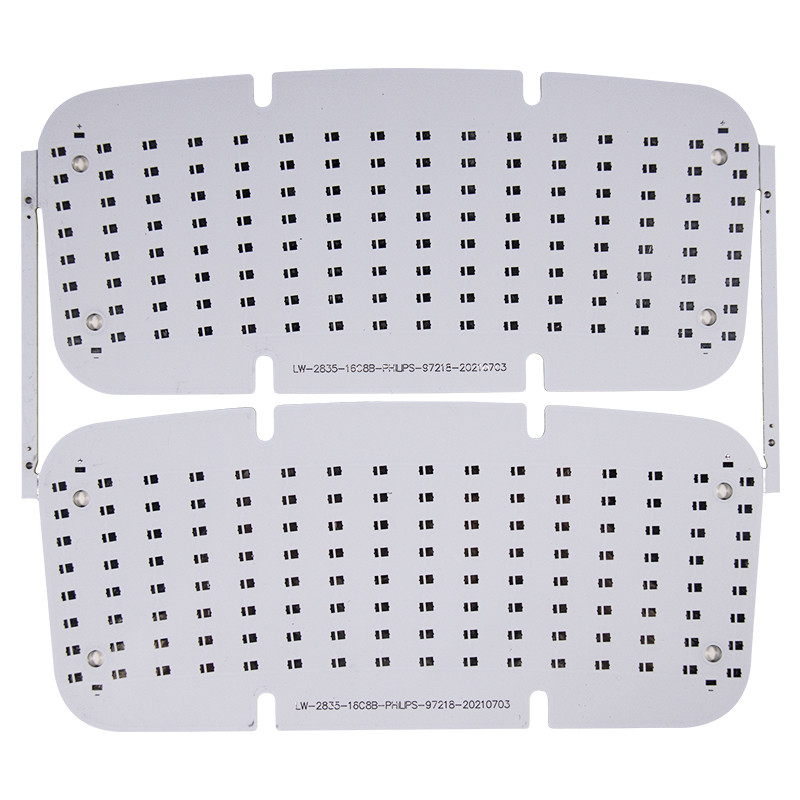

SMD 5730 5630 placa de circuito del bulbo de 2835 LED para el reflector de Downlight 0

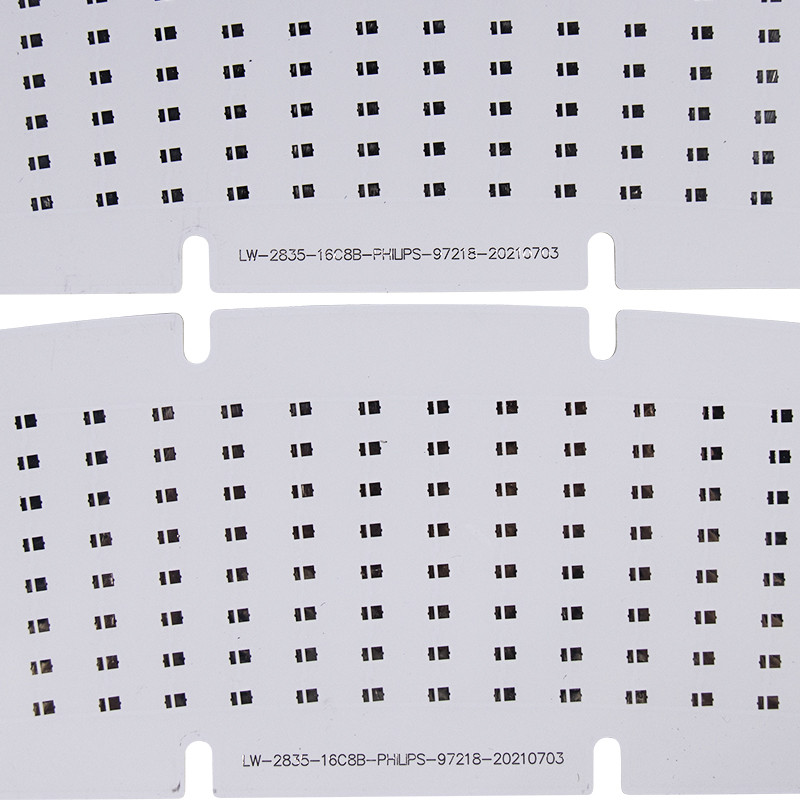

SMD 5730 5630 placa de circuito del bulbo de 2835 LED para el reflector de Downlight 1
FAQ:





Q1.  ¿Cuál es necesario para la cita del PWB PCBA?

:  Fichero de la cantidad, de Gerber y requisitos de la técnica (material, tratamiento superficial del final, grueso de cobre, grueso del tablero,…)



Q2:  ¿Todos sus productos se certifican con UL, ROHS etc?

:  Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.



Q3:  ¿Cómo puedo conseguir una muestra para comprobar su calidad?

:  Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
