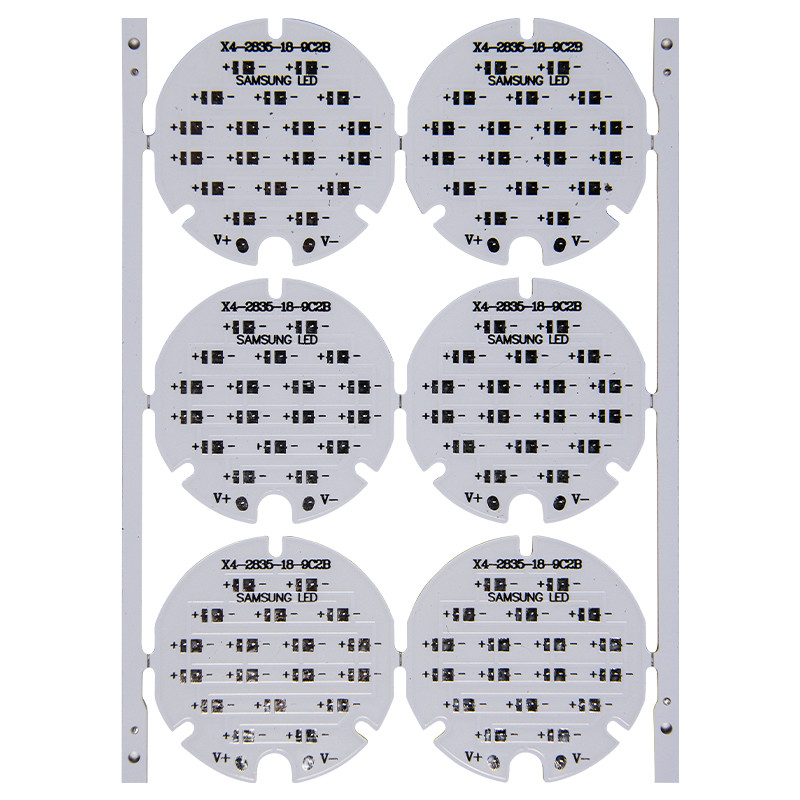

Doble el PWB de aluminio de 0.25m m LED
Placa de circuito baja de aluminio llevada del PWB del módulo usada para la luz llevada
La relación entre el LED y la placa de circuito impresa:
Innovación técnica de la placa de circuito impresa
La placa de circuito impresa es una innovación del genio de la tecnología de circuito, poniendo menos espacio y materiales para circuitos más complejos y más en grande. La placa de circuito impresa es una invención tan importante en tecnología de circuito porque hace los componentes eléctricos y electrónicos más pequeños, más flexibles, y más exactos. Por ejemplo, FPC (PWB flexible), PWB de múltiples capas, PWB de BGA, PWB rígido de la flexión, y así sucesivamente.
Uso amplio de la iluminación del LED
El LED es una abreviatura para el diodo electroluminoso. Un LED es sobre todo un dispositivo de semiconductor de la dos-ventaja que emite la luz cuando los pasos actuales en una dirección específica. Aunque el comienzo del LED con los dispositivos que emiten solamente la luz de infrarrojo de la bajo-intensidad, esta tecnología haya sido ampliamente utilizado en la iluminación durante muchos años. Los LED modernos proporcionan la luz no sólo de intensidad alta, muy brillante pero también diversas aplicaciones y uso en diversas escenas, tales como luces del crecimiento vegetal, las luces del coche, luces de calle, semáforos, luces shadowless en salas de operaciones del hospital.
El LED imprimió a la placa de circuito
Soldando el microprocesador del LED al tablero del PWB, mientras el circuito del PWB esté conectado de cierta manera, iluminará, que forma el PWB del LED. LED PCBs típicamente también tener un disipador de calor y un pedestal de cerámica para llevar a cabo el circuito en el lugar y para permitir el buen funcionamiento del canal. Se requiere un disipador de calor porque los LED tienden a generar mucho calor, que puede dañar el PWB y el equipo que conecta los circuitos.
Porque el LED producirá mucho calor, llevó el PWB utiliza generalmente el substrato del metal como su material de la producción. Los metales con la capacidad de disipar calor han demostrado rápidamente ser una mejor opción. Generalmente, siempre que se diseñe el PWB llevado, se prefiere el PWB del aluminio. El PWB de aluminio generalmente también contiene una capa delgada del dieléctrico, que puede disipar calor más rápidamente.
Además de la iluminación general, llevó el PWB puede también proporcionar la luz visible, infrarroja, y la luz ultravioleta. Comparado con otras fuentes de luz, el PWB del LED puede proporcionar una energía más alta.
Capa
|
1~64 capas
|
Material
|
FR4, CEM1, CEM3, altura TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, aluminio
|
Capacidad de producción
|
30000 ㎡/months |
Forma del tablero
|
Rectangular, redondo, ranuras, recortes, complejo irregular
|
Corte del tablero
|
Esquileo, V-cuenta, Etiqueta-encaminada, al revés hundida
|
Grueso del tablero
|
0.2~8.0m m, flexión 0.1-0.25m m
|
Peso de cobre
|
0.5oZ~12oZ
|
Máscara de la soldadura
|
Etc verde de doble cara de la LPI, rojo, blanco, amarillo, azul, negro, púrpura. Máscara de la soldadura
|
Pantalla de seda
|
De doble cara o de un sólo lado en el etc blanco, amarillo, negro
|
Línea anchura mínima/espacio
|
0.08mm/3mil
|
Dimensiones máximas del tablero
|
25.6inch*43.3inch o 650mm*1100m m
|
Diámetro de agujero mínimo de taladro
|
0.1m m
|
Diámetro de agujero de Min Laser Drill
|
0.075m m
|
Final superficial
|
HASL, ENIG, lata de la inmersión, plata de la inmersión, OSP, ENEPIG etc
|
Toleranc del grueso del tablero
|
± el 10%
|
Anchura de ranura mínima
|
0,12", 3.0m m, o 120mils
|
profundidad de la V-cuenta
|
20-25% del grueso del tablero
|
Grueso de pared de PTH
|
>0.025m m
|
Agujero Dia Tolerance de PTH
|
±0.076mm
|
No agujero Dia Tolerance de PTH
|
±0.05mm
|
Desviación de la posición del agujero
|
±0.076mm
|
Agujeros del fregadero
|
Sí
|
Norma de calidad
|
IPC-A600F/MIL-STD-105D
|
Formato de archivo del diseño
|
DXF de Gerber RS-274X, de 274D, de Eagle y de AutoCAD, DWG
|
FAQ:
Q1. ¿Usted tiene MOQ limitó?
: No tenemos ningún MOQ limitamos, la orden mínima que aceptamos somos 1pcs.
Q2: ¿Todos sus productos se certifican con UL, ROHS etc?
: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: ¿Cuáles son los productos principales de sus servicios de PCB/PCBA?
: Control industrial, automotriz, equipamiento médico, electrónica de comunicación, dispositivos de seguridad.
