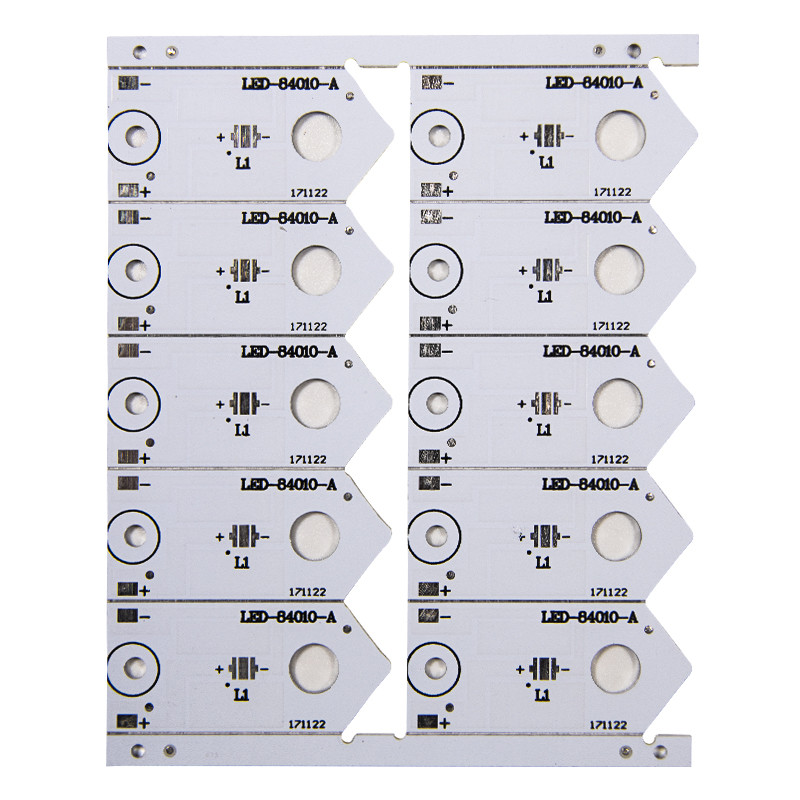

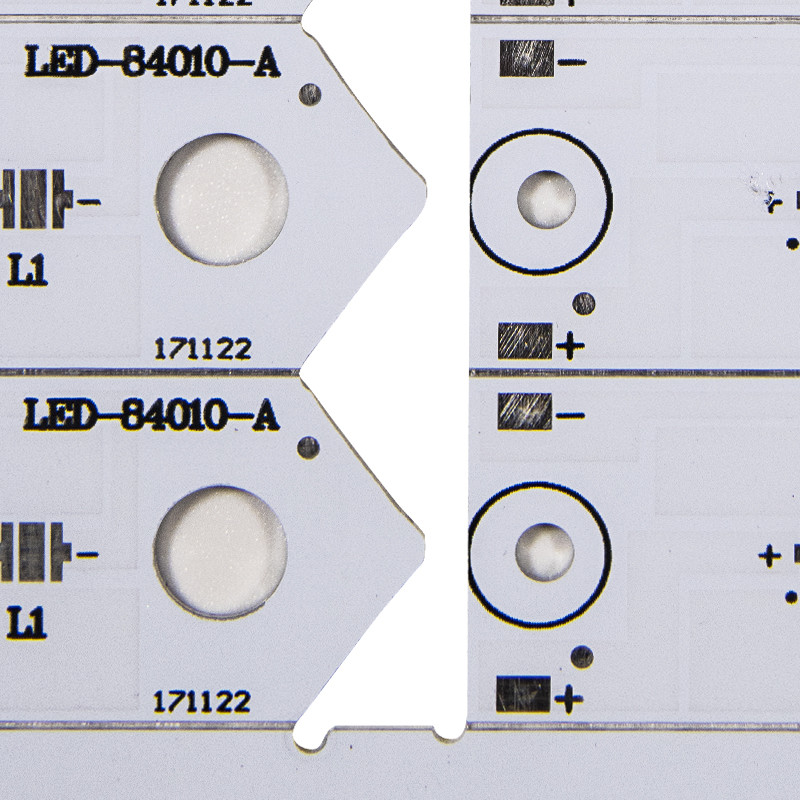

OEM 12W LED que enciende el servicio de aluminio de la parada de la base una del tablero
El fabricante 12W del OEM Pcba llevó al tablero de la iluminación del tablero LED del PWB
El PWB de aluminio es un tipo de la placa de circuito impresa base del metal (MCPCB), ser utilizado extensamente en industria de iluminación del LED.
Si usted está buscando el fabricante de aluminio del PWB, la fábrica del PWB de Shenzhen Yizhuo tiene experiencia rica en el PWB de aluminio de fabricación con alta conductividad termal, ofrecemos un servicio de la primera clase y opciones de alta tecnología extensas.
MCPCB, PWB de la base del metal, el PWB termal – cualquier nombre usted prefiere, son todos los tableros que utilizan un material del metal bajo como la porción del esparcidor del calor de la placa de circuito. Estos tipos de se fabrican típicamente con un aluminio que consiste en con base metálica (más común) pero se pueden también producir con cobre.
Usos del PWB de aluminio:
Usos de la iluminación general (farola, linterna, proyector, etc.)
Usos traseros de la unidad ligera
Usos automotrices del sistema LED
Convertidores de poder: telecomunicaciones, regulador de alto voltaje, fuentes de alimentación
Usos del control del híbrido/del motor eléctrico
Fotovoltaico
Capa
|
1~64 capas
|
Material
|
FR4, CEM1, CEM3, altura TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, aluminio
|
Capacidad de producción
|
30000 ㎡/months
|
Forma del tablero
|
Rectangular, redondo, ranuras, recortes, complejo irregular
|
Corte del tablero
|
Esquileo, V-cuenta, Etiqueta-encaminada, al revés hundida
|
Grueso del tablero
|
0.2~8.0m m, flexión 0.1-0.25m m
|
Peso de cobre
|
0.5oZ~12oZ
|
Máscara de la soldadura
|
Etc verde de doble cara de la LPI, rojo, blanco, amarillo, azul, negro, púrpura. Máscara de la soldadura
|
Pantalla de seda
|
De doble cara o de un sólo lado en el etc blanco, amarillo, negro
|
Línea anchura mínima/espacio
|
0.08mm/3mil
|
Dimensiones máximas del tablero
|
25.6inch*43.3inch o 650mm*1100m m
|
Diámetro de agujero mínimo de taladro
|
0.1m m
|
Diámetro de agujero de Min Laser Drill
|
0.075m m
|
Final superficial
|
HASL, ENIG, lata de la inmersión, plata de la inmersión, OSP, ENEPIG etc
|
Toleranc del grueso del tablero
|
± el 10%
|
Anchura de ranura mínima
|
0,12", 3.0m m, o 120mils
|
profundidad de la V-cuenta
|
20-25% del grueso del tablero
|
Grueso de pared de PTH
|
>0.025m m
|
Agujero Dia Tolerance de PTH
|
±0.076mm
|
No agujero Dia Tolerance de PTH
|
±0.05mm
|
Desviación de la posición del agujero
|
±0.076mm
|
Agujeros del fregadero
|
Sí
|
Norma de calidad
|
IPC-A600F/MIL-STD-105D
|
Formato de archivo del diseño
|
DXF de Gerber RS-274X, de 274D, de Eagle y de AutoCAD, DWG
|
FAQ:
Q1. ¿Usted tiene MOQ limitó?
: No tenemos ningún MOQ limitamos, la orden mínima que aceptamos somos 1pcs.
Q2: ¿Todos sus productos se certifican con UL, ROHS etc?
: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
