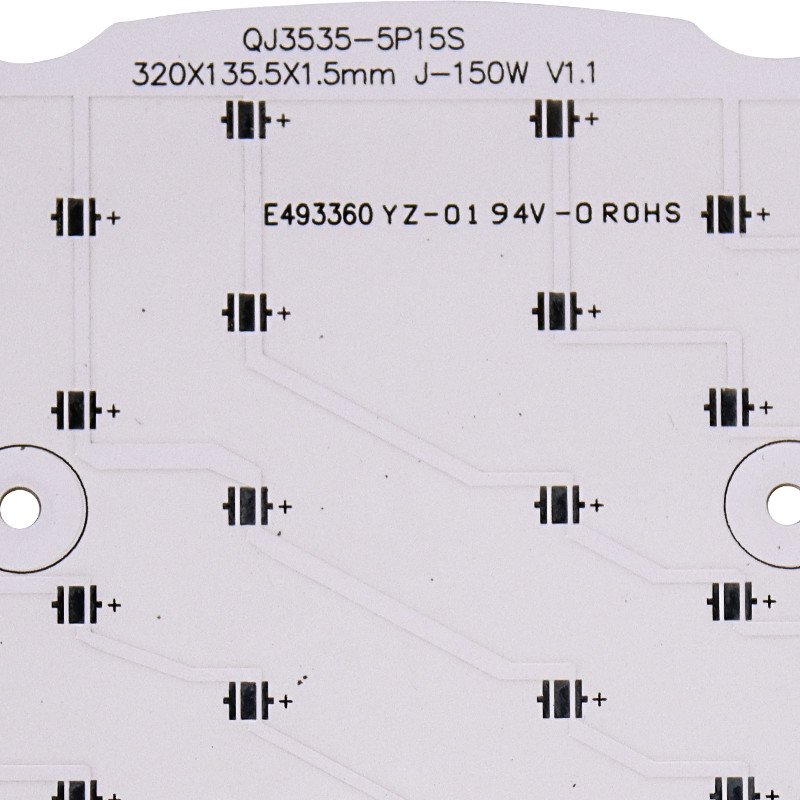

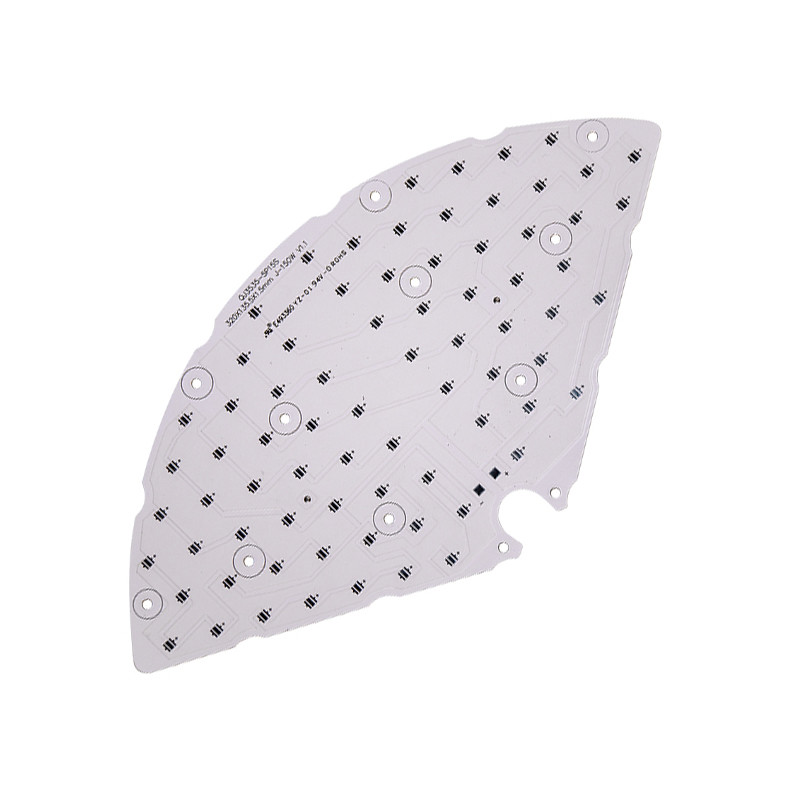

Serigrafía negra blanca del PWB de la sola tira de aluminio del lado 94V0 LED
Tablero de aluminio lateral 94 v0 del PWB de la tira del LED el solo llevó el mcpcb para la luz
El PWB de aluminio apila para arriba los detalles como el dibujo.
1. Los rastros de aluminio del cobre del PWB acodan
La capa de cobre del circuito (rastros) se graba al agua fuerte para formar el circuito impreso, comparado al material FR4,
El PWB de aluminio puede llevar una corriente eléctrica más alta cuando la misma capa gruesa del circuito y la misma anchura del rastro.
2. Capa de aluminio del PWB Dielectic
La capa dielectic es la tecnología de base del PWB de aluminio, que sirve principalmente como la función de la conducción de la adherencia, del aislamiento y de calor.
Cuanto mejor es la conductividad termal del aislamiento es, cuanto más aprisa los componentes separaron el calor cuando trabajan, que pueden realizar el propósito como la mejora de la carga por unidad de potencia de los módulos, reduciendo el volumen, la vida que extiende y aumentar el de potencia de salida.
3. Capa de aluminio del substrato del metal del PWB
Generalmente, considerando el coste y la característica técnica, el aluminio es la opción ideal. Las placas de aluminio disponibles son 6061,5052,1060 etc.
SERIAL |
ARTÍCULO |
DATOS TÉCNICOS |
1 |
Nombre de producto |
La base de alta calidad 5630 llevó el tablero de aluminio del PWB |
2 |
Marca |
sunsoar |
3 |
Capa |
1-24 capas |
4 |
Max Board Size |
457x610m m |
5 |
Min Board Thickness |
4 (capas) 0.40mm/16mil |
6 (capas) 0.80mm/32mil |
||
8 (capas) 1.00mm/40mil |
||
10 (capas) 1.20mm/48mil |
||
6 |
Min Line Width 1 |
0.10mm/4mil |
7 |
Espaciamiento de MinLine |
0.10mm/4mil |
8 |
Min Hole Size |
0.20mm/8mil |
9 |
Grueso de pared de PTH |
0.020mm/0.8mil |
10 |
Tolerancia del diámetro de PTH |
±0.05mm/±2mil |
11 |
Tolerancia del diámetro del agujero de NPTH |
±0.025mm/±1mil |
12 |
Esquema Tolence |
±0.1mm/±4mil |
13 |
S/M Pitch |
0.08mm/3mil |
14 |
Relación de aspecto |
10:1 |
15 |
Abrigo y torsión del PWB |
el ≤0.7% |
16 |
Fuerza eléctrica |
>1.3KV/m m |
17 |
Fuerza de cáscara |
1.4N/m m |
18 |
Abrasión de la máscara de la soldadura |
≥6H |
19 |
Inflamabilidad del PWB |
94V-0 |
20 |
Control de la impedancia |
el ±5% |
FAQ:
Q1. ¿Es usted una fábrica o la compañía comercial?
: Tenemos nuestra propia fabricación del PWB y fábrica de la asamblea.
Q2: ¿Todos sus productos se certifican con UL, ROHS etc?
: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: ¿Qué servicio usted tiene?
: Estamos proporcionando la fabricación del PWB, componentes comprando, montaje del PWB, montaje completo.
