Name: Máscara echada a un lado de la soldadura del negro del PWB del finger 2 de cobre pesados del oro de HASL ENIG
Brand: Yizhuo
SKU: PWB de aluminio negro

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Información básica

Lugar de origen: China

Nombre de la marca: Yizhuo

Certificación: CE,ROHS,UL

Número de modelo: PWB de aluminio negro

Alta luz:

PWB echado a un lado del finger 2 del oro

PC echada a un lado de ENIG 2

PWB pesado del cobre de ENIG

Pago y Envío Términos

Detalles de empaquetado: Embalaje interno del vacío, embalaje estándar externo de la caja del cartón.

Tiempo de entrega: 10-12 días del trabajo

Condiciones de pago: T/T, Western Union

Especificaciones

Estándar: IPC-Class2/Class 3

Característica: 100% E-TEST

Línea anchura mínima: 0.075m m (3/3 milipulgada)

Grueso del tablero: 1.0/1.2/1.6m m

Acabamiento superficial: HASL, OSP, ENIG, finger del oro

Certificación: UL,RoHS, CE

Galería

Descripción de producto

Máscara echada a un lado de la soldadura del negro del PWB del finger 2 de cobre pesados del oro de HASL ENIG

Producto llevado caliente de Heavy Copper For de Soldermask del fabricante de aluminio negro del PWB

No.	Artículo	Producción en masa	Prototipo
1	Capas	1-8 capas	1-36 capas
2	Max. el Panel Size	600770m m (23,62 ″ del ″ 30.31)	600770m m (23,62 ″ del ″ 30.31) 5001200m m (19,69 ″ del ″ 47.24)
3	Grueso de Max.Board	8.5m m	8.5m m
4	Min. Board Thickness	2L: 0.3m m, 4L: 0.4m m, 6L: 0.8m m	2L: 0.2m m, 4L: 0.4m m. 6L: 0.6m m
5	Min Inner Layer Clearance	0.1m m (4mil)	0.1m m (4mil)
6	Anchura de Min Line	0.075m m (3/3 milipulgada)	0.075m m (3/3 milipulgada)
7	Espacio de Min Line	0.075m m (3/3 milipulgada)	0.075m m (3/3 milipulgada)
8	Tamaño de Min.Hole	0.15m m (6mil)	0.15m m (6mil)
9	Grueso plateado mínimo del agujero	20um (0.8mil)	20um (0.8mil)
10	Tamaño del agujero de Min Blind /Buried	0.1m m (4mil)	0.1m m (1-8layers) (4mil)
11	PTH Dia. Tolerance	±0.076mm (±3mil)	±0.076mm (±3mil)
12	No PTH Dia. Tolerance	±0.05mm (±2mil)	±0.05mm (±2mil)
13	Desviación de la posición del agujero	±0.05mm (±2mil)	±0.05mm (±2mil)
14	Coppe pesado	los 4oz/140μm	los 6oz/175μm
15	S/M mínimo Pitch	0.1m m (4mil)	0.1m m (4mil)

Capa de aluminio del circuito del PWB del soldermask negro

La capa del circuito (hoja de cobre electrolítica de uso general) se graba al agua fuerte para formar el circuito impreso, comparado al material FR4, el PWB de aluminio puede llevar una corriente eléctrica más alta cuando la misma capa gruesa del circuito y la misma anchura del rastro.

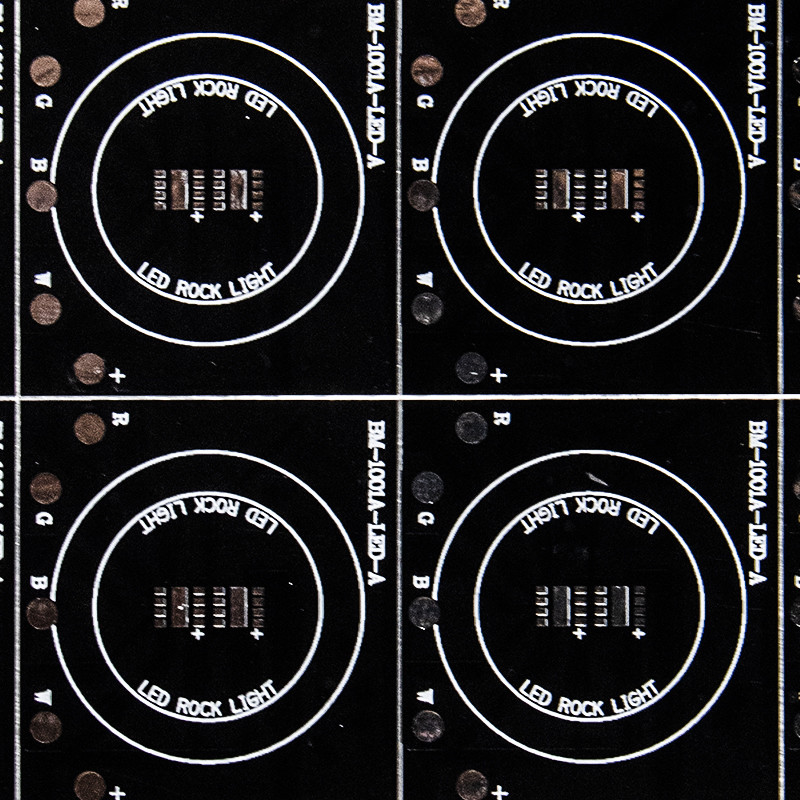

Máscara echada a un lado de la soldadura del negro del PWB del finger 2 de cobre pesados del oro de HASL ENIG 0

Funcionamiento de PCBs de aluminio:

1. Estabilidad dimensional

PCBs de aluminio exhibe estabilidad dimensional y tamaño constante. Por ejemplo, cuando se calientan a partir de 30-140 grados, sus dimensiones tenían solamente un cambio por 2.5%-3.0%.

2. Disipación termal

El funcionamiento de PCBs de aluminio mientras que el calor de disolución está muy bien con respecto a FR4 ordinario PCBs. Por ejemplo, un PWB FR4 que es 1.5m m densamente tendrá una resistencia termal de 20-22 grados por vatio mientras que un PWB de aluminio 1.5m m tendrá densamente una resistencia termal de aproximadamente 1-2 grados por vatio.

3. Extensión termal

Cada sustancia tiene su propio coeficiente de extensión termal. El CTE del cobre (18ppm/C) y de aluminio (22ppm/C) está bastante cercano. Desde el pozo de aluminio del trabajo de PCBs en términos de disipación termal, no tienen problemas severos de la contracción o del desarrollo. Trabajan excepcionalmente y son durables más confiable.

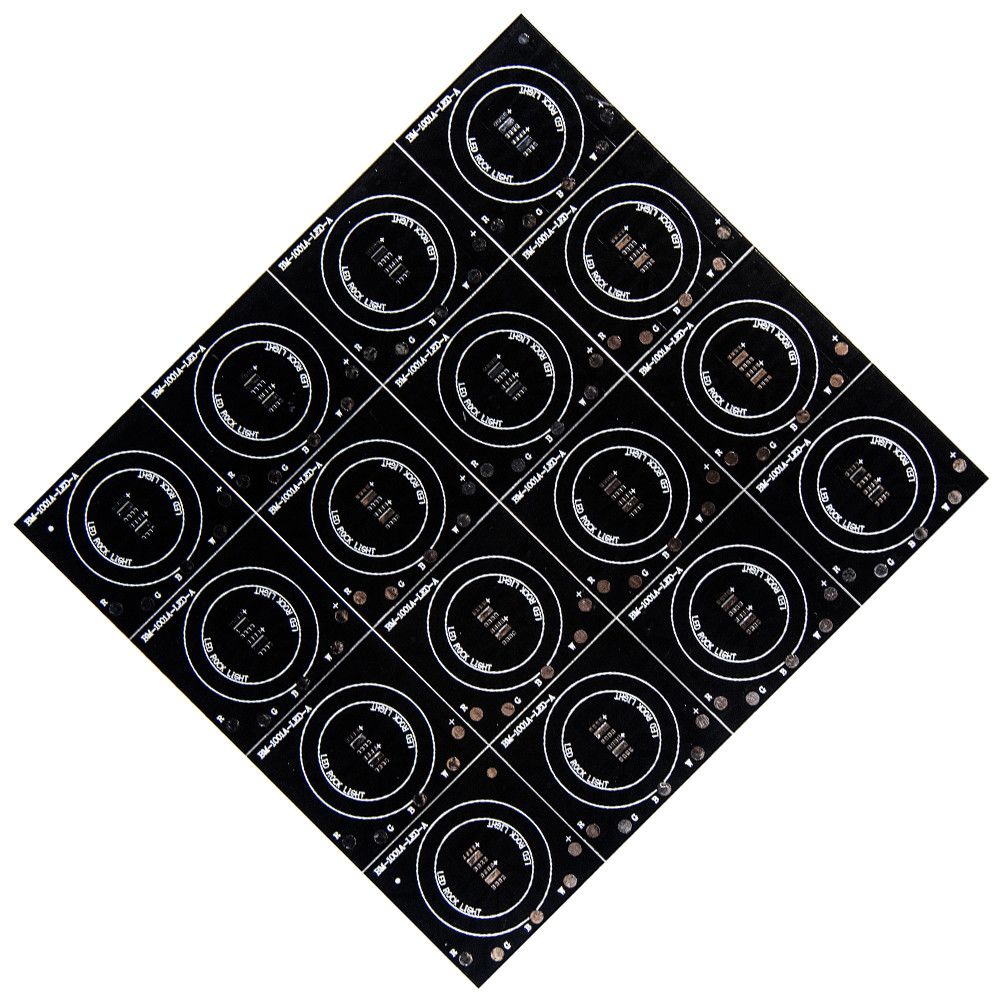

Máscara echada a un lado de la soldadura del negro del PWB del finger 2 de cobre pesados del oro de HASL ENIG 1

FAQ:

Q1. ¿Cómo sobre el coste de envío?

: El coste de envío es determinado por el destino, peso, tamaño del embalaje de las mercancías. Por favor sepamos si usted nos necesita citarle el coste de envío.

Q2: ¿Todos sus productos se certifican con UL, ROHS etc?

: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.

Q3: ¿Cuáles son los productos principales de sus servicios de PCB/PCBA?

: Control industrial, automotriz, equipamiento médico, electrónica de comunicación, dispositivos de seguridad.
