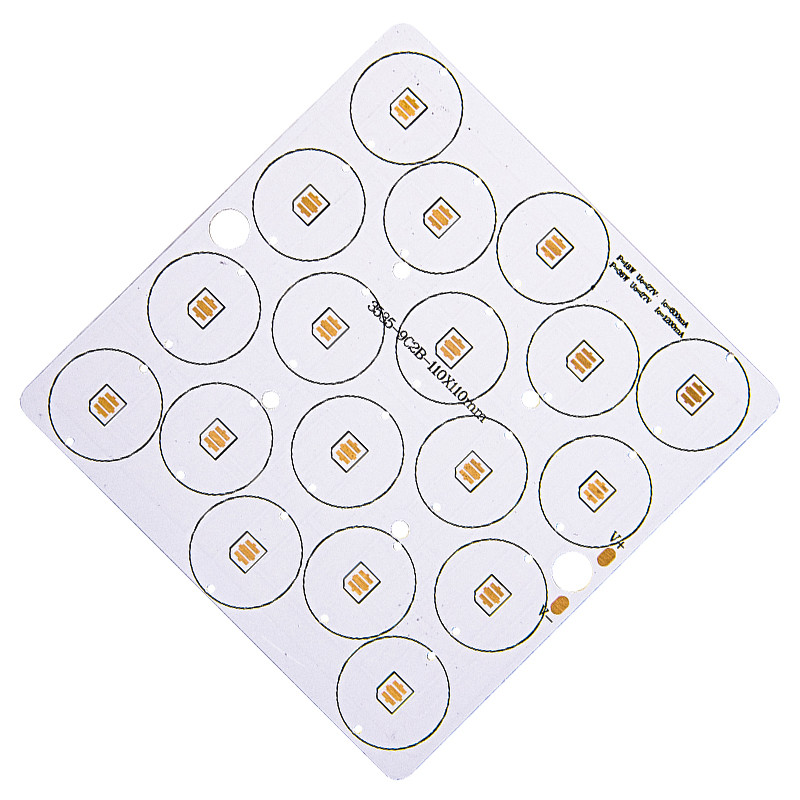

Placa de circuito de aluminio echada a un lado doble del PWB del PWB 5W del ODM DIY del OEM

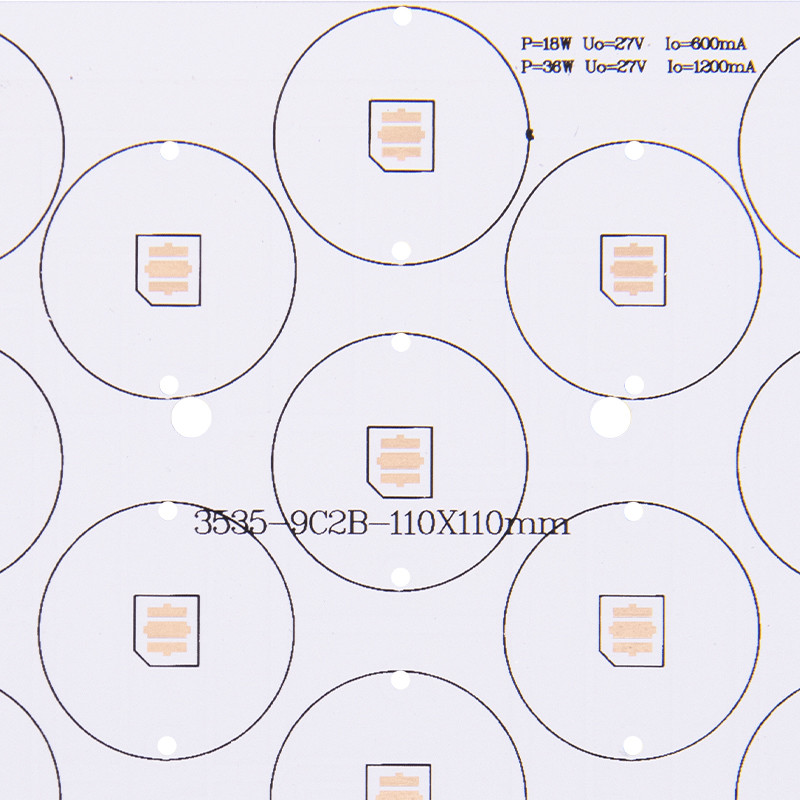

Placa de circuito de aluminio de aluminio larga del PWB del tablero 5W del PWB de la luz de DIY
Estructura de PCBs de aluminio
PCBs de aluminio es realmente muy similar a FR4 PCBs. La estructura básica de PCBs de aluminio es cuatro capas. Consiste en una capa dieléctrica, una hoja de cobre, una capa baja de aluminio, y una membrana baja de aluminio.
• Capa de cobre de la hoja
La capa de cobre usada es relativamente más gruesa del CCLs normal (1oz a 10oz). Una capa más gruesa de cobre significa una capacidad de carga de corriente más grande.
• Capa dieléctrica
La capa dieléctrica es una capa termalmente conductora y está alrededor de 50micrometer a 200micrometer densamente. Tiene una resistencia termal baja y es conveniente para su uso.
• Base de aluminio
Esta tercera capa es la base de aluminio que se compone del substrato de aluminio. Tiene alta conductividad termal. Capa baja de aluminio de la membrana
La membrana baja de aluminio es selectiva. Desempeña un papel defensivo guardando la caja fuerte exterior de aluminio de grabar al agua fuerte y de raspar indeseados. Es de dos tipos es decir alrededor 250 grados o bajar que 120 grados (la anti-alta temperatura)
No. |
Artículo |
Producción en masa |
Prototipo |
1 |
Capas |
1-8 capas |
1-36 capas |
2 |
Max. el Panel Size |
600*770m m (23,62 ″ del ″ *30.31) |
600*770m m (23,62 ″ del ″ *30.31) 500*1200m m (19,69 ″ del ″ *47.24) |
3 |
Grueso de Max.Board |
8.5m m |
8.5m m |
4 |
Min. Board Thickness |
2L: 0.3m m, |
2L: 0.2m m, |
5 |
Min Inner Layer Clearance |
0.1m m (4mil) |
0.1m m (4mil) |
6 |
Anchura de Min Line |
0.075m m (3/3 milipulgada) |
0.075m m (3/3 milipulgada) |
7 |
Espacio de Min Line |
0.075m m (3/3 milipulgada) |
0.075m m (3/3 milipulgada) |
8 |
Tamaño de Min.Hole |
0.15m m (6mil) |
0.15m m (6mil) |
9 |
Grueso plateado mínimo del agujero |
20um (0.8mil) |
20um (0.8mil) |
10 |
Tamaño del agujero de Min Blind /Buried |
0.1m m (4mil) |
0.1m m (1-8layers) (4mil) |
11 |
PTH Dia. Tolerance |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
No PTH Dia. Tolerance |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
Desviación de la posición del agujero |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
14 |
Coppe pesado |
los 4oz/140μm |
los 6oz/175μm |
15 |
S/M mínimo Pitch |
0.1m m (4mil) |
0.1m m (4mil) |
FAQ:
Q1. ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q2: ¿Todos sus productos se certifican con UL, ROHS etc?
: Sí, nos certifican a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: ¿Cómo sobre su capacidad de la fuente?
: Nuestra capacidad de la fuente es hacia 2000 sqm cada día. donde nuestros 25 espacio de la fábrica de 000 sqm recibe operaciones del R&D, del márketing, de la logística y de la adquisición.
