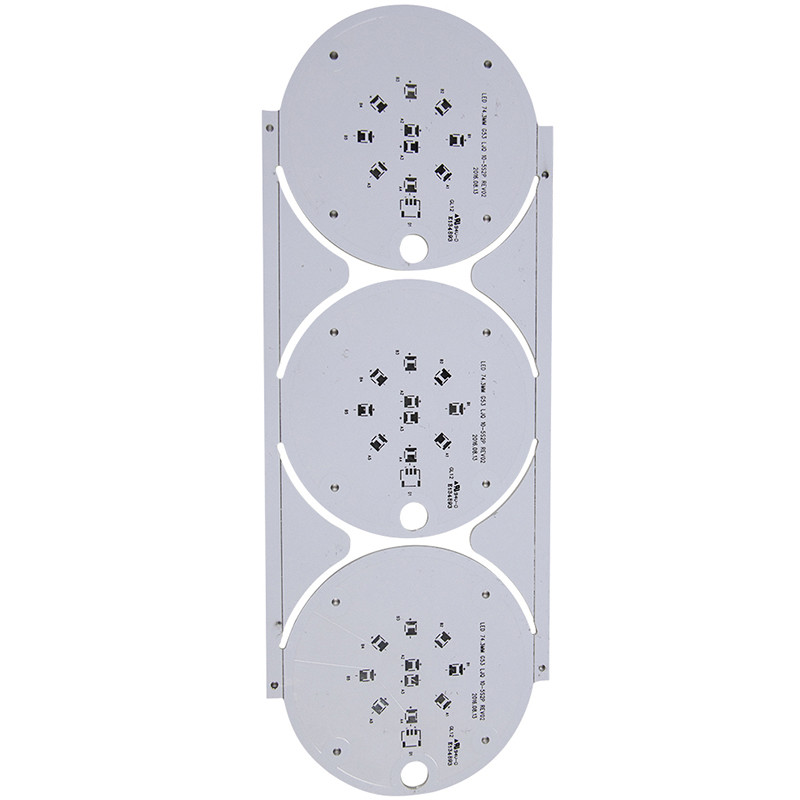

PCBs de aluminio de fabricación:

Los métodos de fabricación para PCBs de aluminio son como esos fabricantes siguen para PCBs regular. El proceso de diseño es lo mismo y utiliza las mismas herramientas del cad. La única excepción es el diseñador debe utilizar solamente SMCs y colocarlas solamente en un lado. Aunque el aluminio de un sólo lado PCBs no tenga ningún vias, algunos fabricantes hacen el aluminio doble y de múltiples capas PCBs, con el proceso del diseño y de fabricación compartiendo muchas semejanzas con ése para FR-4 PCBs. Sin embargo, algunos aspectos de la llamada de proceso de fabricación para el control y la gestión rigurosos y eficaces.

Aguafuerte: Los diseñadores utilizan típicamente PCBs de aluminio para los dispositivos de poder con el cobre pesado para la hoja. Para la hoja de cobre con el grueso de 3 onzas o más, de la aguafuerte requiere la remuneración apropiada para alcanzar la anchura necesaria del rastro, que el diseñador debe diseñar apropiadamente. Además, es necesario que el operador controle grabar al agua fuerte factores y parámetros del agente riguroso.

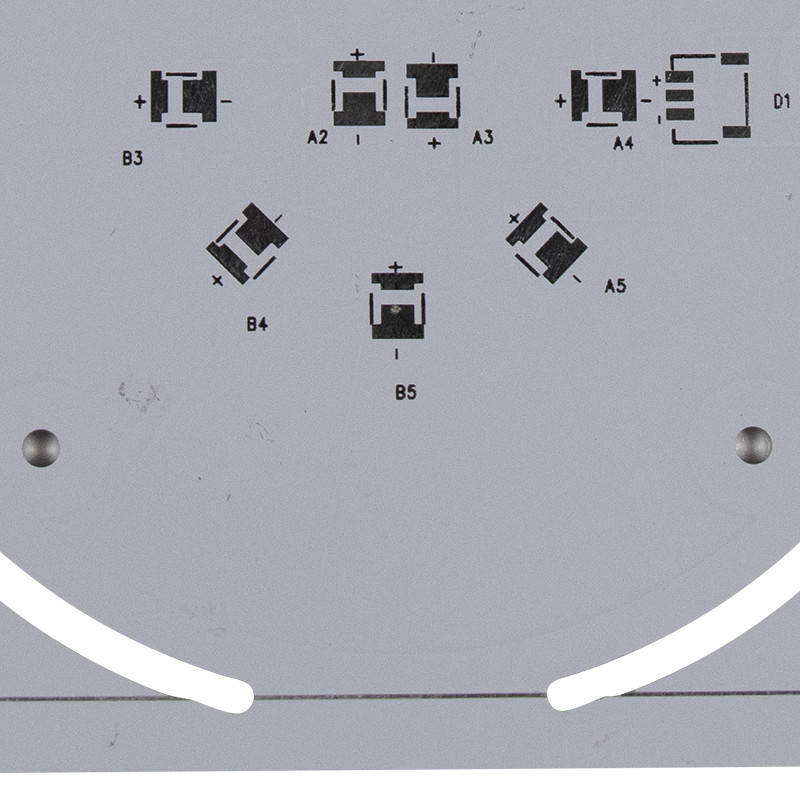

Impresión de la máscara de la soldadura: Con la hoja de cobre gruesa en PCBs de aluminio, la superficie superior no es totalmente plana, y hay un paso grande entre los bordes del rastro y la base. Esto hace difícil imprimir la máscara de la soldadura. Algunos fabricantes consiguen alrededor de este problema imprimiendo la máscara de la soldadura dos veces, susing un epóxido de alta calidad. Otros utilizan el relleno de la resina antes de imprimir la máscara de la soldadura.

Fabricación mecánica: PCBs de aluminio a menudo requerir para experimentar procesos de fabricación mecánicos antes de que puedan ser útiles. Esto puede incluir la perforación, el moler, V-anotando, y más. Para preservar el de alta calidad del tablero, la mayoría de los fabricantes recurren a moler eléctrico con los cortadores profesionales para la producción de poco volumen, y mueren galibo con los controles necesarios para la producción en grandes cantidades. La perforación requiere ajustes y controles apropiados en el aluminio de cobre pesado PCBs prevenir la generación de rebabas.
