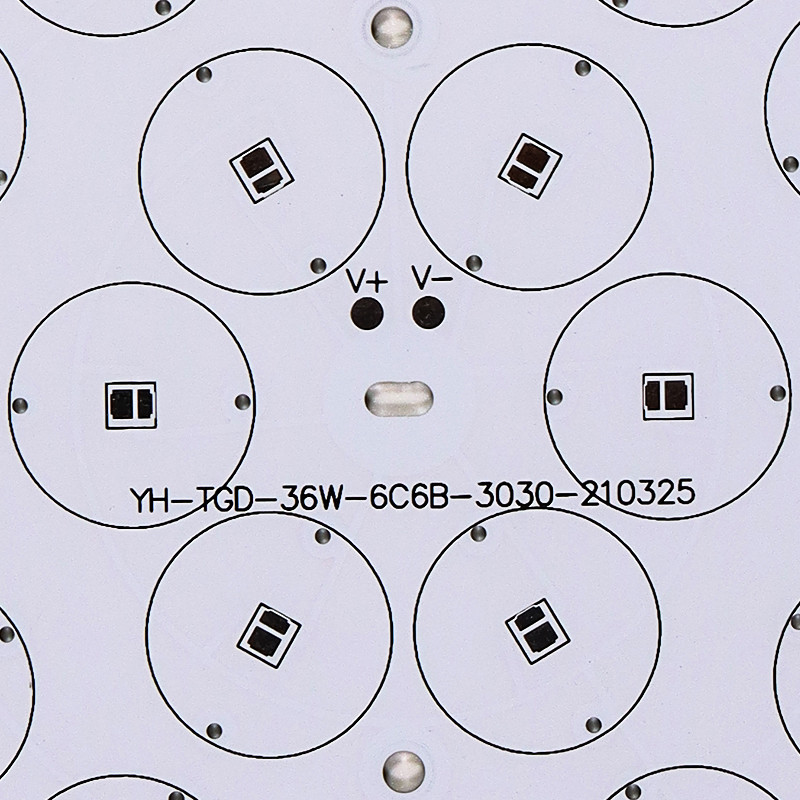

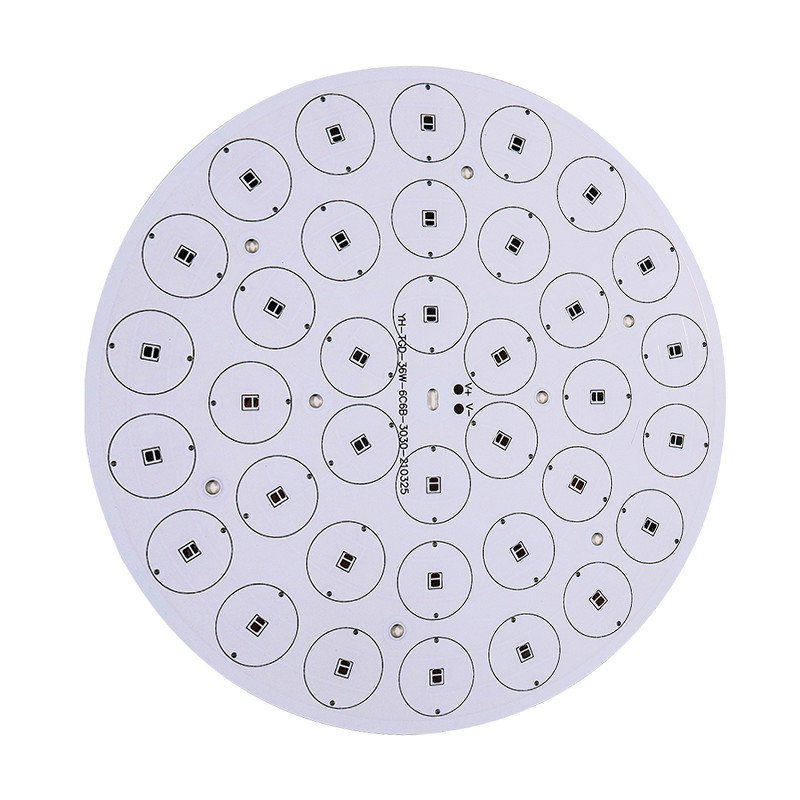

24v grueso de aluminio 0.5OZ 1OZ 1.5OZ del cobre de la luz LED MCPCB
24v de aluminio llevó la iluminación impresa placa de circuito ligera del PWB de la placa de circuito del PWB
Funcionamiento de aluminio del PWB de la base:
Una mejores disipación y conductividad de calor: Comparado con PWB ordinario FR4, el PWB de aluminio tiene funcionamiento excelente de la disipación de calor. Por ejemplo, el PWB Fr4 con un grueso de 1.5m m tendrá una resistencia termal de 20-22 grados por vatio, mientras que el PWB de aluminio con una profundidad de 1.5m m tendrá una resistencia termal de 1-2 grados por vatio.
No hay problema grave de la extensión termal o de la contracción: cada sustancia tiene su coeficiente de extensión termal. El CTE de aluminio (22ppm/C) y el cobre (18ppm/C) está muy cercanos. Desde el pozo de aluminio del trabajo de PCBs en términos de disipación termal, no tienen los problemas severos de la extensión o de la contracción. Trabajan excelente y son durables y confiables.
Estabilidad dimensional: PCBs de aluminio muestra estabilidad dimensional y tamaño estable. Por ejemplo, cuando se calientan a partir de 30-140 grados, su tamaño tenía solamente un cambio por 2.5%-3.0%.
Otros: PCBs de aluminio se puede utilizar en tecnología del soporte de la superficie del dispositivo de poder. Son válidos para el uso en diseño de circuito debido a su funcionamiento en términos de extensión termal del diseño de circuito. Ayudan a prolongar la vida útil del producto y la densidad de poder del producto. Son también extremadamente confiables. Pueden ayudar a encoger el volumen total del producto y son también una opción más barata. Muestran proteger electromágnetico y alta fuerza dieléctrica.
PWB Capactity |
|
Materia prima |
FR-4, 22F, CEM-3, CEM-1, de aluminio, HB, 94V0 |
Capas |
1-22 capas |
Max Panel |
1550mm*800m m |
Grueso de cobre |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Grueso dieléctrico |
0.05m m, 0.075m m, 0.1m m, 0.15m m, 0.2m m |
Grueso de la base del tablero |
0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.5m m, 2.0m m, 3.0m m y 3.2m m |
Grueso del tablero |
0.4m m - 4.0m m |
Tolerancia del grueso |
+/--10% |
El trabajar a máquina de aluminio |
La perforación, golpeando ligeramente, moliendo, encaminamiento, Dado-perforando, interrumpe la etiqueta disponible |
Min Hole |
0,2 milímetros |
Max Working Voltage |
2.5kVDC (dieléctrico) de 0.075m m, 3.75kVDC (dieléctrico de 0.15m m) |
Min Track Width |
0.2m m (8mil) |
Min Track Gap |
0.2m m (8mil) |
Echada mínima del cojín de SMD |
0.2m m (8mil) |
Acabamiento superficial |
HASL sin plomo, oro de la inmersión, plata de la inmersión |
Color de la máscara de la soldadura |
Verde, etc azul |
Color de la leyenda |
Etc negro, blanco |
E-prueba |
Sí |
Certificado |
UL/CUL/ROHS/ISO9001 |
FAQ:
Q1: ¿Cómo sobre su capacidad de la fuente?
: Para el tablero del PWB, usted necesita preparar ficheros del fichero, de él de Gerber debe incluyendo formatos de RS274X, de ODB++, de DXF, del PWB, de PCBDOC etc. Para PCBA (PWB con los componentes soldados), excepto el fichero para el PWB, usted también necesita elaborar la lista de BOM (lista de los componentes), escoge y pone el fichero (formato del txt), la imagen real de la muestra o el fichero etc. de la versión del pdf 3D.
Q2: ¿Cómo sobre el coste de envío?
: El coste de envío es determinado por el destino, peso, tamaño del embalaje de las mercancías. Por favor sepamos si usted nos necesita citarle el coste de envío.
Q3: ¿Son mis ficheros seguros?
: Sus ficheros se sostienen en seguridad completa. Protegemos la propiedad intelectual para nuestros clientes en el proceso entero. Todos los documentos de clientes nunca se comparten con cualquier tercero.
