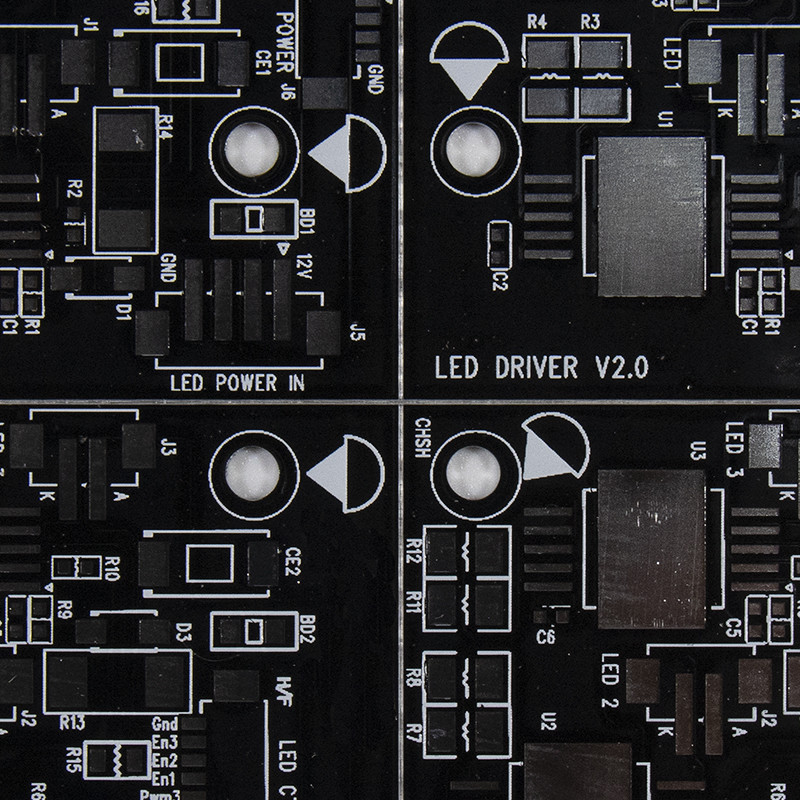

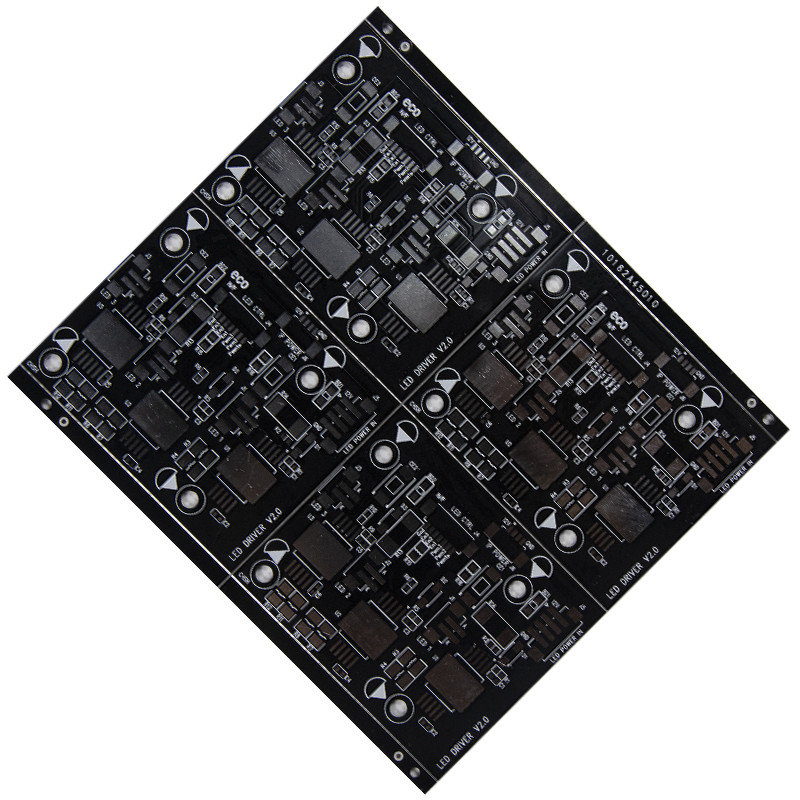

Tablero de aluminio del PWB de la placa del cuadrado SMD LED para la lámpara de la luz del LED
2pcs
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: CE,ROHS,UL
Número de modelo: Tablero 08 del PWB de la bujía métrica
Alta luz:

Tablero de aluminio del PWB de la placa de SMD LED

,

Tablero de aluminio del PWB de la placa de HASL LED

,

PWB revestido del metal de HASL

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T, Western Union
Especificaciones
artículo: Placa de circuito de encargo
Material: Materia prima de aluminio
Tolerancia del agujero: PTH: +/-3mil NPTH: +/-2mil
Estándar del PWB: Estándar de IPC-A-610 D/IPC-III
Máscara de la soldadura: Verde, amarillo, negro, blanco, rojo, azul
Tipo del proveedor: Aduana de OEM/ODM
Descripción de producto

Tablero de aluminio del PWB de la placa del cuadrado SMD LED para la lámpara de la luz del LED



La placa de aluminio de Smd del cuadrado de encargo llevó el tablero del PWB para la lámpara ligera llevada



Ventajas del PWB de aluminio:



Hay diversas ventajas de PCBs de aluminio, algo de ellos es,

1. PWB asequible de la base del metal



PCBs de aluminio es mucho más barato que la otra base PCBs del metal. Tienen conductividad termal más alta con respecto a FR-4 de uso general PCBs. En cambio, si usted utiliza PCBs de cobre o inoxidable, después él sea más alto en coste. Así, usted puede ahorrar el dinero consiguiendo el tipo más barato de base PCBs del metal. La razón detrás del bajo costo es que el aluminio está fácilmente disponible y tiene un bajo costo con respecto a otros metales usados para MCPCBs.



2. alta conductividad termal



El aluminio se utiliza debido a su alta conductividad termal. Puede disipar fácilmente el calor generado por los componentes a bordo. Puede soportar temperaturas altas. El dieléctrico conduce el calor de los componentes y de las ayudas en la disipación del calor. Así, protege los componentes que trabajan en el tablero y puede aumentar vida. Por otra parte, no hay necesidad de utilizar los disipadores de calor. Si su PWB necesita muchos disipadores de calor, después una mejor opción podría ser PWB de aluminio. Podría ahorrarle dinero.



3. forma Retainment



El problema con el tablero FR-4 es que no pueden conservar su forma en las temperaturas altas. El tablero comienza a doblar, y no puede conservar sus dimensiones. Por otra parte, el tablero de aluminio puede conservar la forma bajo tensión de la temperatura y de la presión.



4. respetuoso del medio ambiente



El aluminio es respetuoso del medio ambiente, y no hay daño al usarlo. Está según estándares internacionales. Es el 100% no tóxico. Puede también ser reciclado.



5. durabilidad



PCBs de aluminio es durable. Pueden soportar desgaste y temperaturas extremas. El aluminio es mucho más fuerte que un substrato común FR-4, y tiene una alta capacidad de prevenir daños accidentales. Puede manejar más presión y tensión. Hay una probabilidad muy baja de la fractura del tablero.



6. peso ligero



El aluminio tiene un mismo peso ligero con respecto al acero de cobre e inoxidable. Así pues, el producto final puede tener menos peso.



PWB Capactity
Materia prima FR-4, 22F, CEM-3, CEM-1, de aluminio, HB, 94V0
Capas 1-22 capas
Max Panel 1550mm*800m m
Grueso de cobre 0.5oz, 1oz, 2oz, 3oz, 4oz
Grueso dieléctrico 0.05m m, 0.075m m, 0.1m m, 0.15m m, 0.2m m
Grueso de la base del tablero 0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.5m m, 2.0m m, 3.0m m y 3.2m m
Grueso del tablero 0.4m m - 4.0m m
Tolerancia del grueso +/--10%
El trabajar a máquina de aluminio La perforación, golpeando ligeramente, moliendo, encaminamiento, Dado-perforando, interrumpe la etiqueta disponible
Min Hole 0,2 milímetros
Max Working Voltage 2.5kVDC (dieléctrico) de 0.075m m, 3.75kVDC (dieléctrico de 0.15m m)
Min Track Width 0.2m m (8mil)
Min Track Gap 0.2m m (8mil)
Echada mínima del cojín de SMD 0.2m m (8mil)
Acabamiento superficial HASL sin plomo, oro de la inmersión, plata de la inmersión
Color de la máscara de la soldadura Verde, etc azul
Color de la leyenda Etc negro, blanco
E-prueba
Certificado UL/CUL/ROHS/ISO9001

Tablero de aluminio del PWB de la placa del cuadrado SMD LED para la lámpara de la luz del LED 0







FAQ:



Q1: ¿Cómo sobre su capacidad de la fuente?
: Para el tablero del PWB, usted necesita preparar ficheros del fichero, de él de Gerber debe incluyendo formatos de RS274X, de ODB++, de DXF, del PWB, de PCBDOC etc. Para PCBA (PWB con los componentes soldados), excepto el fichero para el PWB, usted también necesita elaborar la lista de BOM (lista de los componentes), escoge y pone el fichero (formato del txt), la imagen real de la muestra o el fichero etc. de la versión del pdf 3D.

Q2: ¿Cómo sobre el coste de envío?
: El coste de envío es determinado por el destino, peso, tamaño del embalaje de las mercancías. Por favor sepamos si usted nos necesita citarle el coste de envío.

Q3: ¿Usted tiene MOQ limitó?
:  No tenemos ningún MOQ limitamos, la orden mínima que aceptamos somos 1pcs.
