Name: El oro del PWB de la base Fr4 plateó la placa de circuito impresa cobre 2oz
Brand: Yizhuo
SKU: Tablero de aluminio 01 del PWB

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Información básica

Lugar de origen: China

Nombre de la marca: Yizhuo

Certificación: CE,ROHS,UL

Número de modelo: Tablero de aluminio 01 del PWB

Pago y Envío Términos

Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad

Tiempo de entrega: 10-12 días del trabajo

Condiciones de pago: T/T, Western Union

Especificaciones

Nombre de la marca: Yizhuo

Materia prima: Base de aluminio

Grueso de cobre: 1/2oz

Peelable: 0.3-0.5M M

Perfilado de la perforación: Encaminamiento, V-CUT, biselando

Servicio: Servicio todo en uno

Galería

Descripción de producto

El oro de aluminio del PWB de la base plateó la placa de circuito impresa cobre 2oz

Servicio de fabricación Ccsme-electrónico
Disposición del diseño del PWB y del PWB
Asamblea del PWB en SMT, BGA, y los DI
Compra de componentes rentable de los componentes
Prototipo rápido de la vuelta y producción en masa
Asamblea de la estructura de la caja
Ayuda de la ingeniería
Pruebas (grueso de la radiografía, de la goma 3D, las TIC, AOI, y pruebas funcionales)
Logística y servicio post-venta

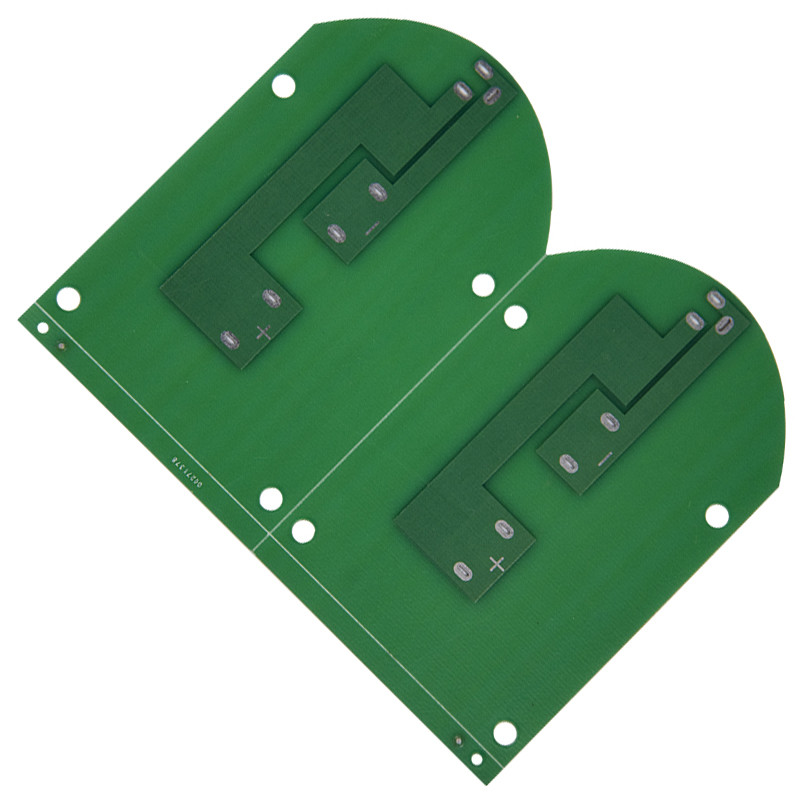

El oro del PWB de la base Fr4 plateó la placa de circuito impresa cobre 2oz 1
CAPACIDAD DE PRODUCCIÓN DEL PWB

Capas del PWB	1-layer a 10 capas (tablero incluyendo de HDI)
Tipo del final	Dorado, inmersión dorada, final del HAL, flujo., carbono - puente, Entek, niquelado
Materia prima	FR4, CEM-1, CEM-3, FR1, FR2, substrato de aluminio del metal y Rogers
Grueso de la materia prima	0.4-2.4m m.
Grueso de cobre de la hoja	18um (H/HOZ), 35um (1/1OZ), 70um (2/2OZ), 5OZ
tablero del Máximo-producto	500700m m. Para el PWB del AL: 5001400m m
Tamaño mínimo del agujero perforado	0.075m m
Anchura de pista/espaciamiento mínimos	3mil
Cobre medio de la pared del agujero	Grueso para el tablero del HAL: ≥25um. galjanoplastia del Oro-finger: ≥0.1um
Tinta de la máscara de la soldadura	Tinta de la curación de la foto, tinta de la curación del calor. Tinta ULTRAVIOLETA
Tolerancia del esquema	±0.1mm
Tolerancia de la ubicación del agujero de la tolerancia del diámetro de agujero	±0.076mm/±0.076mm
Tolerancia de V-CUT	±0.1mm.
Deformación	Según el estándar de IPC-600F
plazo de ejecución	De un sólo lado: 2-3 días laborables; De doble cara: 3-4 días laborables; De múltiples capas: 8-10 días laborables

CAPACIDAD DE FABRICACIÓN DE PCBA

Capas del montaje del PWB	1 capa a 36 capas (estándar),
Material/tipo del montaje del PWB	FR4, de aluminio, CEM1, PWB Estupendo-fino, finger de FPC/Gold
Tipo de servicio de la asamblea del PWB	DIP/SMT o SMT mezclado y INMERSIÓN
Grueso de cobre	0.5um-4um
Final superficial de la asamblea	HASL, ENIG, OSP
Dimensión del PWB	600x1200m m
Echada de IC (minuto)	0.2m m
Chip Size (minuto)	01005
Distancia de la pierna (minuto)	0.3m m
Tamaño del PWB BGA	8x6mm~55x55m m
Tipo de la encapsulación de IC	SOP/CSP/SSOP/PLCC/QFP/QFN/BGA/FBGA/u-BGA
diámetro de la bola del u-BGA.	0.2m m
Doc. requeridos para PCBA	Fichero de Gerber con la lista y el fichero del Selección-N-lugar (XYRS) de BOM
Velocidad de SMT	Velocidad 0.3S/pcs, velocidad máxima 0.16S/pcs de SMT de los componentes del MICROPROCESADOR
