2OZ PWB de la luz del cobre LED
2pcs
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: CE,ROHS,UL
Número de modelo: Tablero de aluminio 01 del PWB
Alta luz:

2OZ PWB de la luz del cobre LED

,

PWB de la luz de 4.5m m LED

,

placa de circuito impresa cobre 2oz

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío + caja del cartón de la buena calidad
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T, Western Union
Especificaciones
Nombre de la marca: Yizhuo
Materia prima: Base de aluminio
Grueso de cobre: 1/2oz
Peelable: 0.3-0.5M M
Perfilado de la perforación: Encaminamiento, V-CUT, biselando
Servicio: Servicio todo en uno
Descripción de producto

2OZ PWB de la luz del cobre LED

El oro de aluminio del PWB de la base plateó la placa de circuito impresa cobre 2oz


Produjimos PCBs de encargo como abajo:
PWB de un sólo lado, PWB de doble cara, 4 capas del PWB, y PWB de múltiples capas.

Proporcionamos diversa superficie acabada según lo modificado para requisitos particulares, por ejemplo HASL sin plomo, ENIG, el chapado en oro duro, OSP, la resina, el etc.
Los ficheros dan formato a disponible como abajo: Fichero de CAM350 Gerber, SE de Protel 99

Usos
Placa de aluminio fluorescente
Placa de aluminio de la luz de calle
Placa de aluminio del bulbo
Placa de aluminio ligera simple
Pone de relieve la placa de aluminio
Placa de aluminio del techo
Placa de aluminio de la MAZORCA
Especialidad: Substratos de cobre, rodapié del hierro


Parámetros de proceso

Contenido

Capacidad

Clasificación del tablero

Rodapié de aluminio, rodapié de cobre, rodapié del hierro,
Rodapié de cerámica, rodapié combinado

Material

Aluminio importado, cobre importado,
Aluminio de Demostic, cobre de Demostic

Tratamiento superficial

HASL, lata química, ENIG (ORO) de la inmersión, OSP, IMT, plateando la plata

Capa

De un sólo lado, de doble cara, y 4 capas

Maxi. tamaño del tablero

1200mmX480m m

Tamaño mínimo del tablero

5mmX5m m

Línea anchura/espacio

0.1mm/0.1m m

Deformación y torsión

<>

Grueso del tablero

0.3mm-4.5m m

Grueso de cobre de la hoja

35um/70um/105um/140um

Tolerancia del esquema

Encaminamiento del CNC: +/-0.1mm, perforando: +/-0.1mm

Registro de V-CUT

+/-0.15mm

Grueso del cobre de la pared del agujero

20um-25um

Registro mínimo de la posición del agujero

+/-3mil (+/-0.76mm)

Agujero de perforación mínimo

1.0m m (grueso del tablero debajo 1.0m m.)

Ranura Min. Punching Square

(Grueso del tablero debajo 1.0m m, 1.0mmX1.0m m)

Registro del circuito impreso

+/-0.076mm

Diámetro de agujero de Min.drill

0.6m m

El grueso del tratamiento superficial

Platear el oro: (Ni4um-6um, Au 0.1um-0.5um),
ORO de la inmersión: (Ni 5um-6um, Au: 0.0254um-0.127um),
Platear la plata: (AG 5um-8um),
HASL: 10um-100um

Tolerancia del grado de V-CUT

+/--5 (grado)

Grueso del tablero de V-CUT

0.6mm-3.2m m

Anchura Min. Legend

0.15m m

Abertura de la máscara Min. Solder

0.1m m


Descripciones del producto
Ofrecemos actualmente una amplia gama de condensadores, LED, cerametal que arregla los potenciómetros, PCBs, semiconductores, transistores, varistores del óxido de cinc, interruptores, y resistores.

YIZHUO es fabricante profesional del PWB con 10 años de experiencia de la exportación. Localizado en Shenzhen, China.
Tenemos las personas expertas y cualificadas para la cadena de producción. Podemos suministrar FR-4, la base del metal aluminio-basada, el polyimide, el etc.

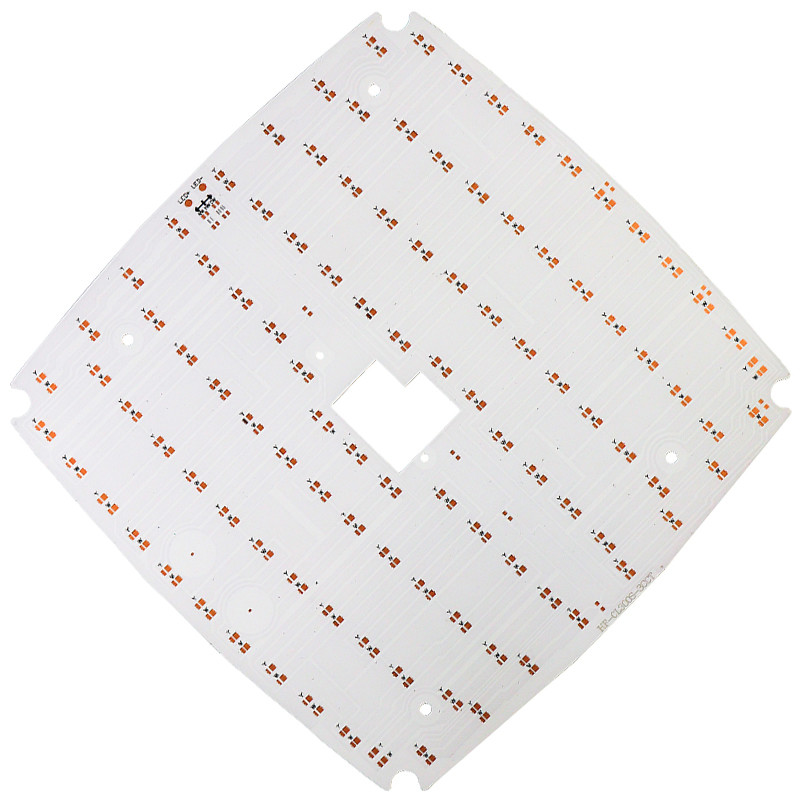

2OZ PWB de la luz del cobre LED 0
2OZ PWB de la luz del cobre LED 1
