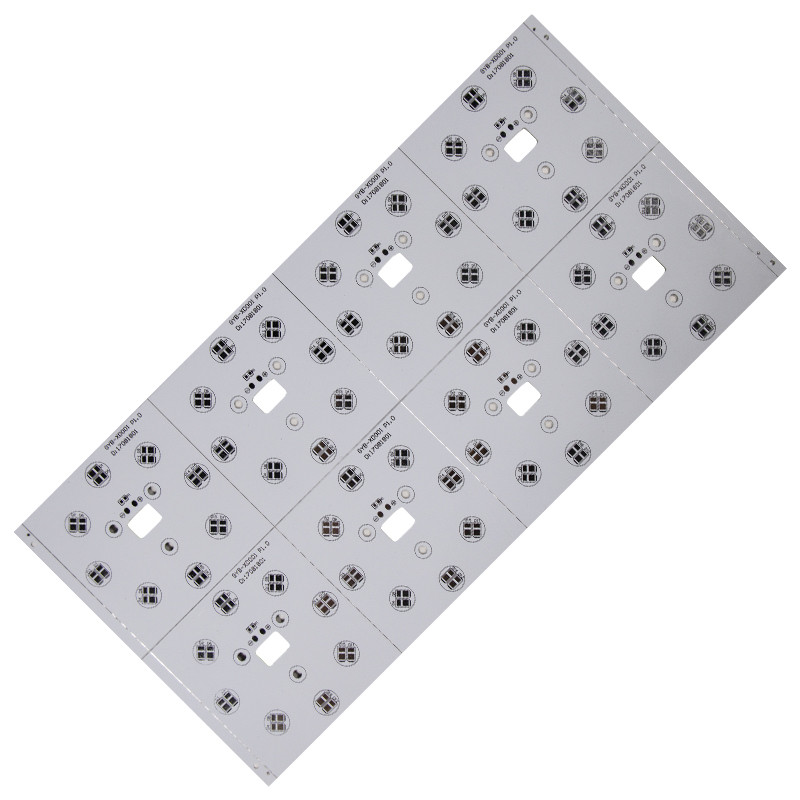

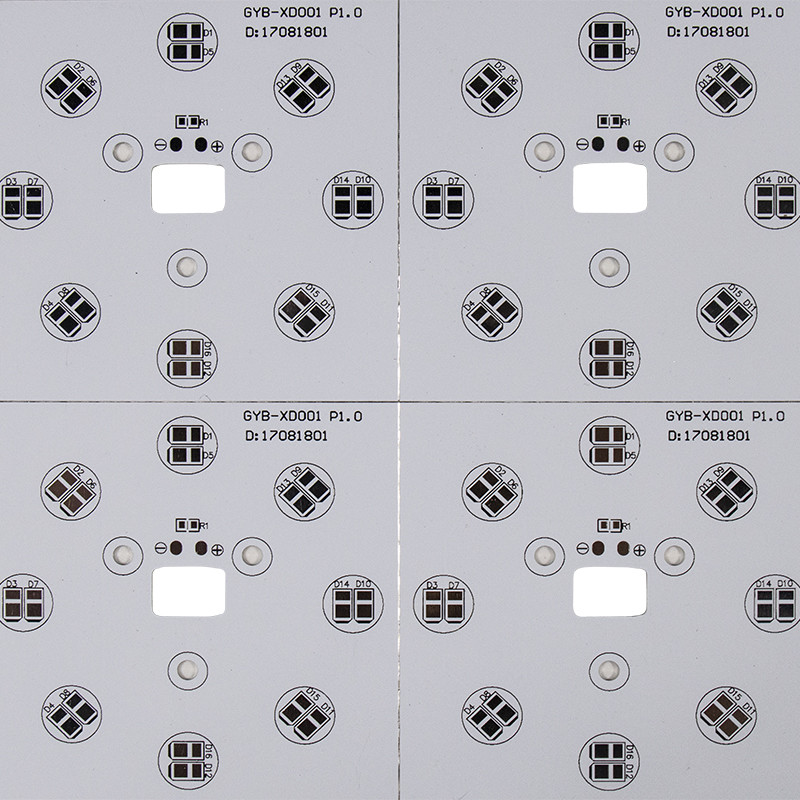

Grueso 0.4m m a 4.0m m de la asamblea de la placa de circuito de la luz de SMD 94v0 LED
El PWB de aluminio de encargo llevó la iluminación del smd del OEM del tablero del PWB 94v0 llevó pcba
Tipos de PWB de aluminio:
Hay varios tipos de PCBs de aluminio que se utilizan en muchos usos basados en su construcción y diseño. Sin embargo, el propósito principal de todo el PCBs de aluminio casi es lo mismo; abastecimiento de las soluciones de la disipación de calor para los usos que implican temperatura alta. Después de son los tipos principales de PCBs de aluminio.
1. PWB de aluminio híbrido
En la construcción de aluminio híbrida, el material no-termal se procesa y se refina por separado antes de que se aplique a los materiales termales con una base de aluminio.
La práctica más común está desarrollando 2 capas o 4 capas de estructura que comprenda del material FR4 normalmente.
Un material no-termal que se enlaza con el material termal y la base de aluminio proporciona rigidez y ayuda en la disipación del calor.
Esta vinculación no-termal se prefiere sobre usar todos los materiales termales porque ofrece menos coste y abarca conductancia termal eficiente sobre los productos regulares FR4.
No se requiere ningunos pasos de los disipadores de calor o de la asamblea para el desarrollo de este producto.
los componentes del Por-agujero se pueden ajustar fácilmente usando ventanas componentes en la base de aluminio.
Esto ayuda en el paso de los cables y de los conectores a través del substrato. También, el sello creado por el prendedero de la soldadura elimina la necesidad de adaptadores costosos.
2. PCBs de aluminio de múltiples capas es muy común en productos de la fuente de alimentación y viene con capas múltiples de dieléctricos termalmente conductores.
Estos materiales son muy útiles cuando se combinan con una o más capas de conjunto de circuitos en qué dieléctrico termalmente conductor se entierra entre las capas con la ayuda de los vias ciegos que también actúan como una señal o vias termales.
La construcción de una sola capa de estos diseños no es muy eficaz, sin embargo, cuando vienen con diseños más complejos que proporcionan una solución ideal para muchos usos que implican la disipación de calor.
3. PWB del aluminio del Por-agujero
Cuando se trata de la mayoría de las construcciones complejas, un de una sola capa del aluminio se rellena y se pretaladra con antes la aplicación de la laminación, formando una base de construcciones de múltiples capas.
Los materiales de enlace termales entonces se utilizan para laminar los materiales termales a ambos lados del aluminio.
Una vez que se hace la laminación, la perforación se aplica a la asamblea.
Para mantener el aislamiento eléctrico apropiado, plateado a través de los agujeros creados como resultado de la perforación debe pasar a través de las liquidaciones de aluminio.
Artículo del PWB |
Capacidad de la fabricación |
Grueso de cobre |
0.5oz, 1oz, 2oz, 3oz y 4 onzas |
Grueso dieléctrico (al substrato) |
0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.5m m, 2.0m m, 3.0m m y 3.2m m |
Grueso acabado del tablero |
0.4m m a 4.0m m |
Tolerancia del grueso |
+/--10% |
El trabajar a máquina de aluminio |
La perforación, golpeando ligeramente, moliendo, encaminamiento, Dado-perforando, interrumpe la etiqueta disponible |
Tamaño del agujero Min. Finish |
0.25m m |
Voltaje de Max.working |
2.5kVDC (dieléctrico) de 0.075m m, 3.75kVDC (dieléctrico de 0.15m m) |
Anchura de Min.Track |
0.2m m (8mils) |
Hueco de Min.Track |
0.2m m (8mils) |
Echada mínima del cojín de SMD |
0.2m m (8mils) |
Acabamiento superficial |
HASL, HASL sin plomo, oro de la inmersión, oro de destello, OSP |
Color de Soldermask |
Blanco, negro, otros disponibles |
Color de la leyenda |
Negro, blanco, otros disponibles |
Etest |
SÍ |
RohsL |
SÍ |
FAQ:
Q1: ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q2: ¿Qué sobre la fecha del transporte y de expedición?
: Normalmente, utilizamos internacional expresamos (por ejemplo, Fedex, DHL, TNT) para entregar muestras y pequeños órdenes del volumen. Para la orden total grande, podemos arreglar el envío por el mar.
