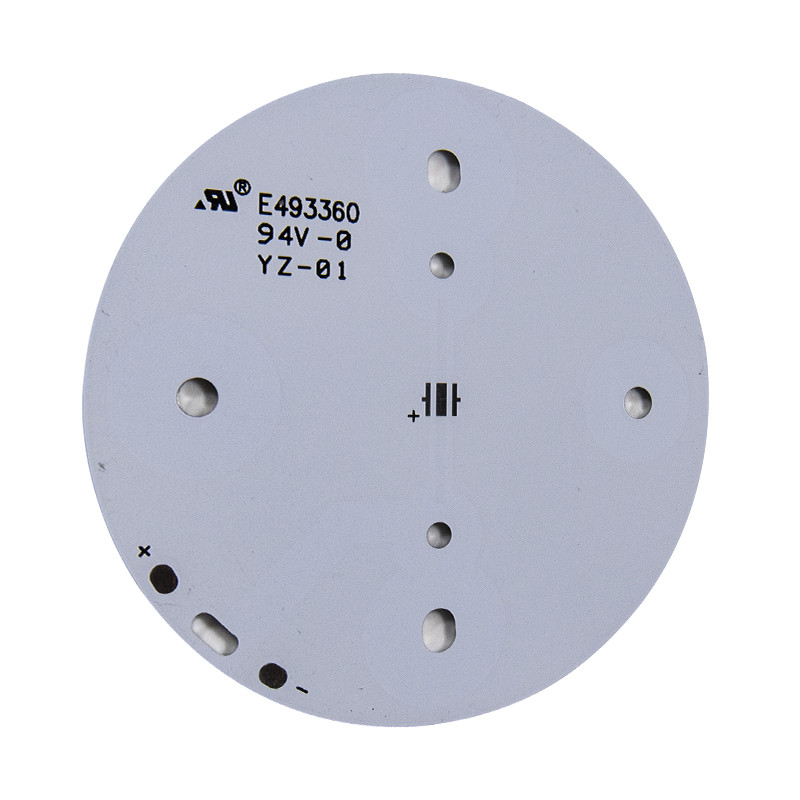

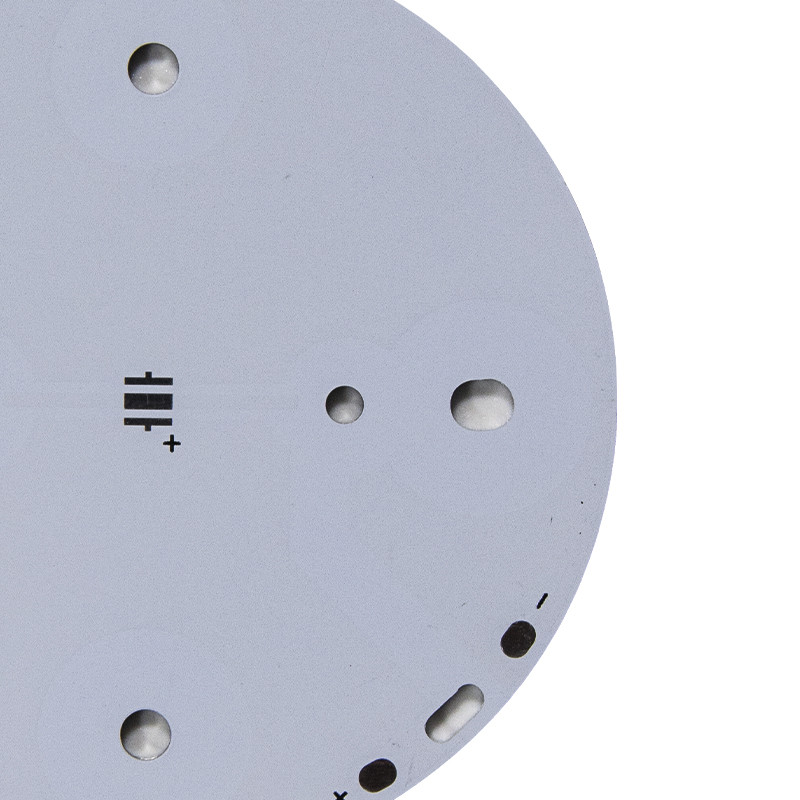

Placa de circuito de encargo redonda de la electrónica del PWB 94V0 de HASL ENIG LED
La base de aluminio del tablero redondo del PWB 94v-0 de la placa de circuito de electrónica llevó el PWB
¿Cuál es PWB de aluminio?
¿Antes de que miremos en el PWB de aluminio, debemos tener un concepto claro de cuál es PWB? El PWB es siglas de la placa de circuito impresa, que utiliza las trayectorias conductoras y los rastros incorporados en un solo tablero que conecte eléctricamente diversos componentes electrónicos en el tablero. El cobre se utiliza para proporcionar una trayectoria conductora que se lamine en el material del substrato.
El PWB de aluminio, también referido como PWB con base metálica, es un tipo de PWB que consista en la lamina cobre-revestida y un dieléctrico fino termalmente conductor y capa eléctricamente de aislamiento de aluminio.
La hoja de cobre adopta el modelo deseado del circuito mientras que la base de aluminio permite la calor-disipación con la ayuda de un dieléctrico colocado entre las capas.
Las construcciones de aluminio se dividen principalmente en tres capas
Capa del circuito: Es una capa de cobre que viene con un grueso de alrededor 1 a 10 onzas.
Capa de aislamiento: Una capa dieléctrica termalmente de conductor y de material eléctricamente de aislamiento
Capa de aluminio baja: Esto se compone principalmente del substrato de cobre o de aluminio del metal. Hay gruesos múltiples disponibles, sin embargo el grueso más común es 1m m.
Grueso de cobre
|
6oz máximo
|
Grueso del tablero
|
0.1mm-7.0m m
|
Min. Hole Size
|
0.1m m
|
Línea anchura mínima
|
0.075m m (3mil)
|
Líneas espaciamiento mínima
|
0.075m m (3mil)
|
Acabamiento superficial
|
HASL, OSP, ENIG, fingeres del oro, etc
|
Material del tablero
|
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3
|
Tolerancia
|
tolerancia del departamento del V-corte: +/-0.1mm
|
Abrigo y torsión
|
el 5%
|
Grueso de Minimun del soldermask
|
10um
|
Soldermask
|
Azul negro blanco verde etc. amarillo.
|
Certificado
|
ISO9001/UL
|
Servicio de prueba
|
Prueba de función de la radiografía de AOI
|
