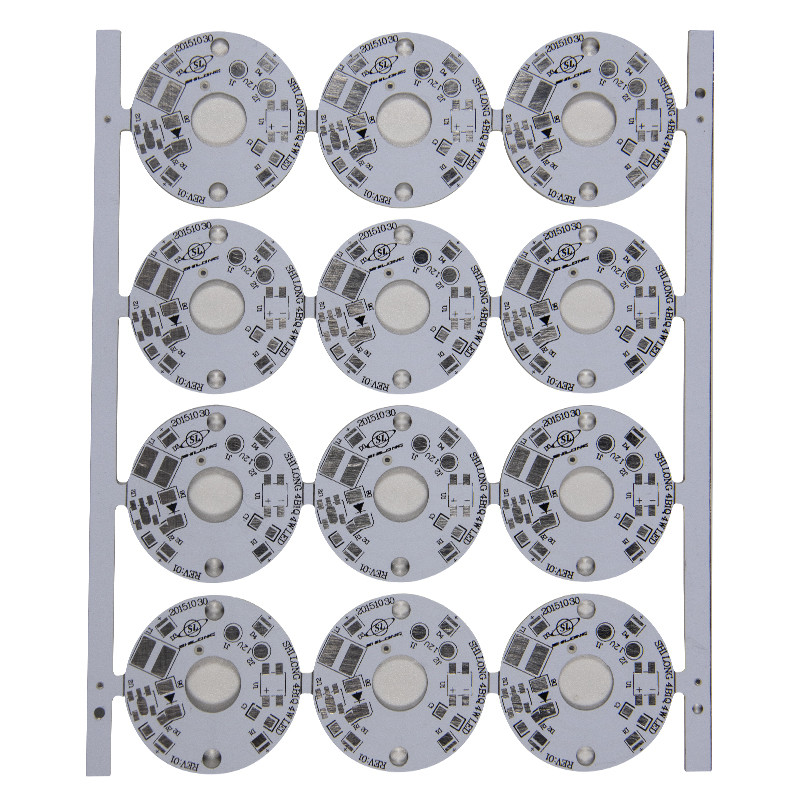

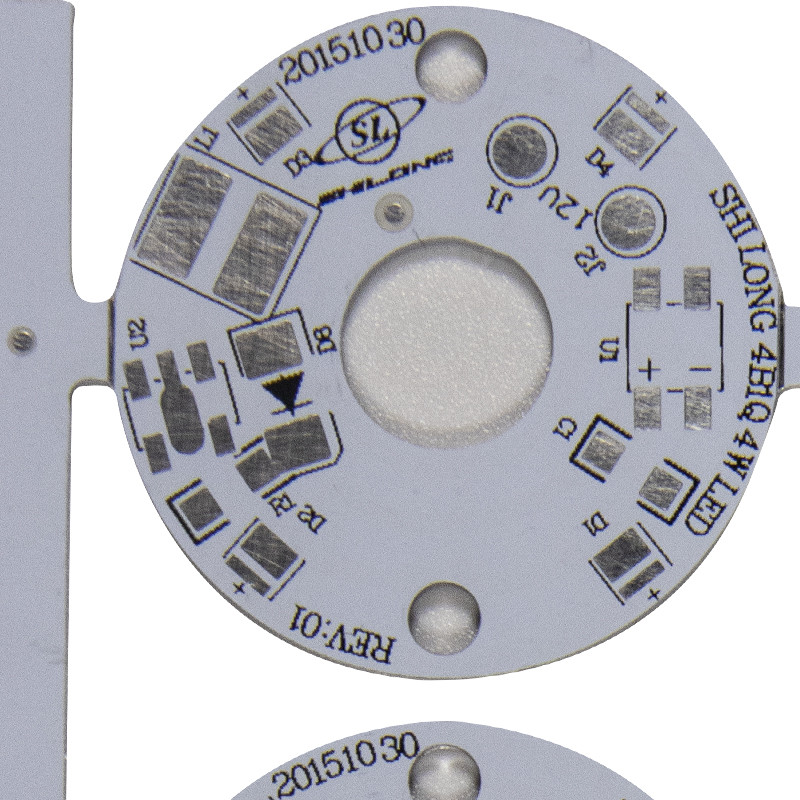

PWB de la bujía métrica de la placa de circuito de Electronic Components Printed del fabricante del tablero del PWB
Una placa de circuito impresa de aluminio contiene típicamente la hoja de cobre, la capa de aislamiento termal y el substrato del metal, su divisoria de la estructura en tres capas:
Ventajas de las placas de circuito impresas basadas de aluminio
Tipo de producto | Capa layer~2 del PWB 1 de Al Clad |
Tamaño máximo del panel | 20" *24” (1170mm*600m m) |
Grueso de cobre | 0.5oz, 1oz, 2oz, 3oz y 4 onzas |
Grueso dieléctrico (al substrato) | 0.05m m, 0.075m m, 0.1m m, 0.15m m, 0.2m m |
Grueso de la base del substrato | 0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.5m m, 2.0m m, 3.0m m y 3.2m m |
Grueso acabado del tablero | 0.4m m a 4.0m m |
Tolerancia del grueso | +/--10% |
El trabajar a máquina de aluminio | La perforación, golpeando ligeramente, moliendo, encaminamiento, Dado-perforando, interrumpe la etiqueta disponible |
Tamaño del agujero Min. Finish | 0.25m m |
Voltaje de Max.working | 2.5kVDC (dieléctrico) de 0.075m m, 3.75kVDC (dieléctrico de 0.15m m) |
Anchura de Min.Track | 0.2m m (8mils) |
Hueco de Min.Track | 0.2m m (8mils) |
Echada mínima del cojín de SMD | 0.2m m (8mils) |
Acabamiento superficial | HASL, HASL sin plomo, oro de la inmersión, oro de destello, OSP |
Color de Soldermask | Blanco, negro, otros disponibles |
Color de la leyenda | Negro, blanco, otros disponibles |
Etest | SÍ |
Rohs | SÍ |
Estándar de referencia | Clase 2 de IPC-A-600G |
Agujeros especiales | Punto que hace frente, agujeros de la taza |
Los datos entraron | Gerbers, AutoCad, Cam350, PROTEL 99SE, PROTEL DXP, ACCIONE PWB, ODB+. (TGZ) |
FAQ:
Q: ¿Cómo sobre su capacidad de la fuente?
: Nuestra capacidad de la fuente es hacia 2000 sqm cada día. donde nuestros 25 espacio de la fábrica de 000 sqm recibe operaciones del R&D, del márketing, de la logística y de la adquisición.
Q: ¿Cómo puedo conseguir una muestra para comprobar su calidad?
: Después de la confirmación del precio, usted puede poner los pedidos para las muestras para su prueba y evaluación.
Q: ¿Qué sobre la fecha del transporte y de expedición?
: Normalmente, utilizamos internacional expresamos (por ejemplo, Fedex, DHL, TNT) para entregar muestras y pequeños órdenes del volumen. Para la orden total grande, podemos arreglar el envío por el mar.
