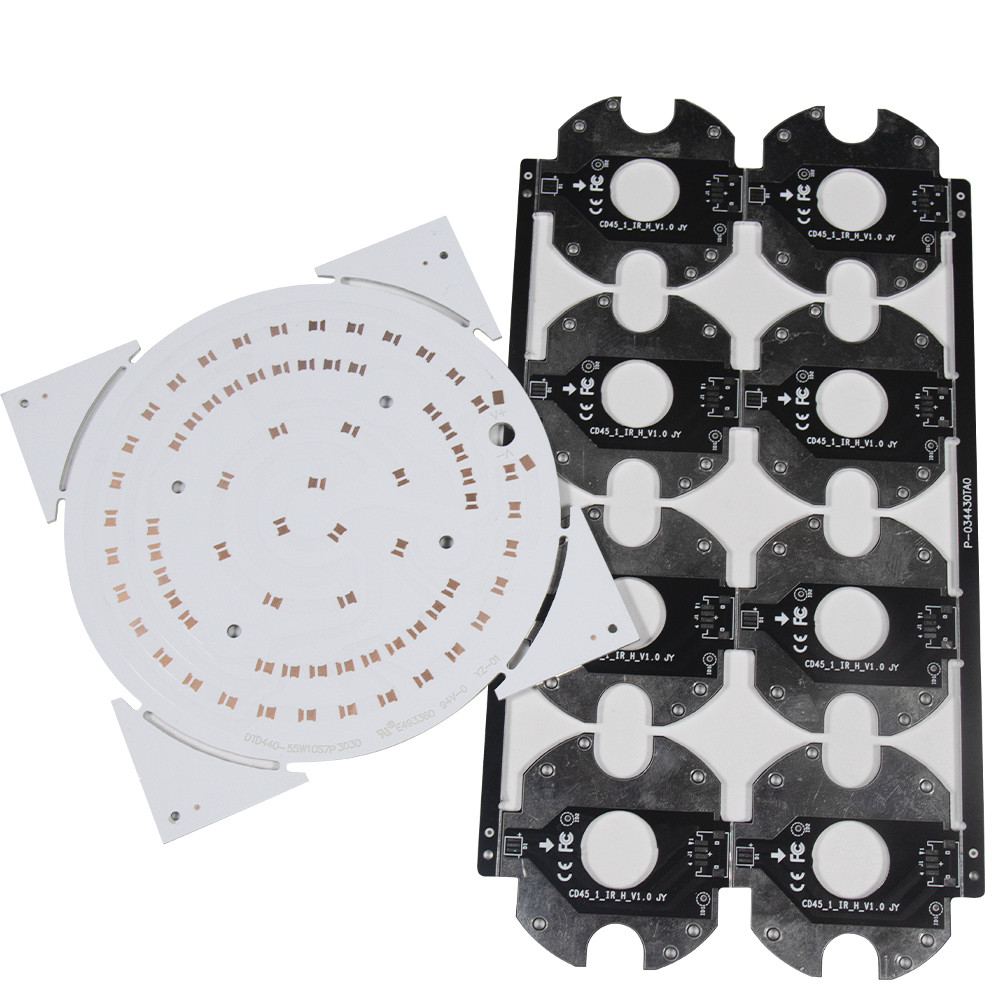

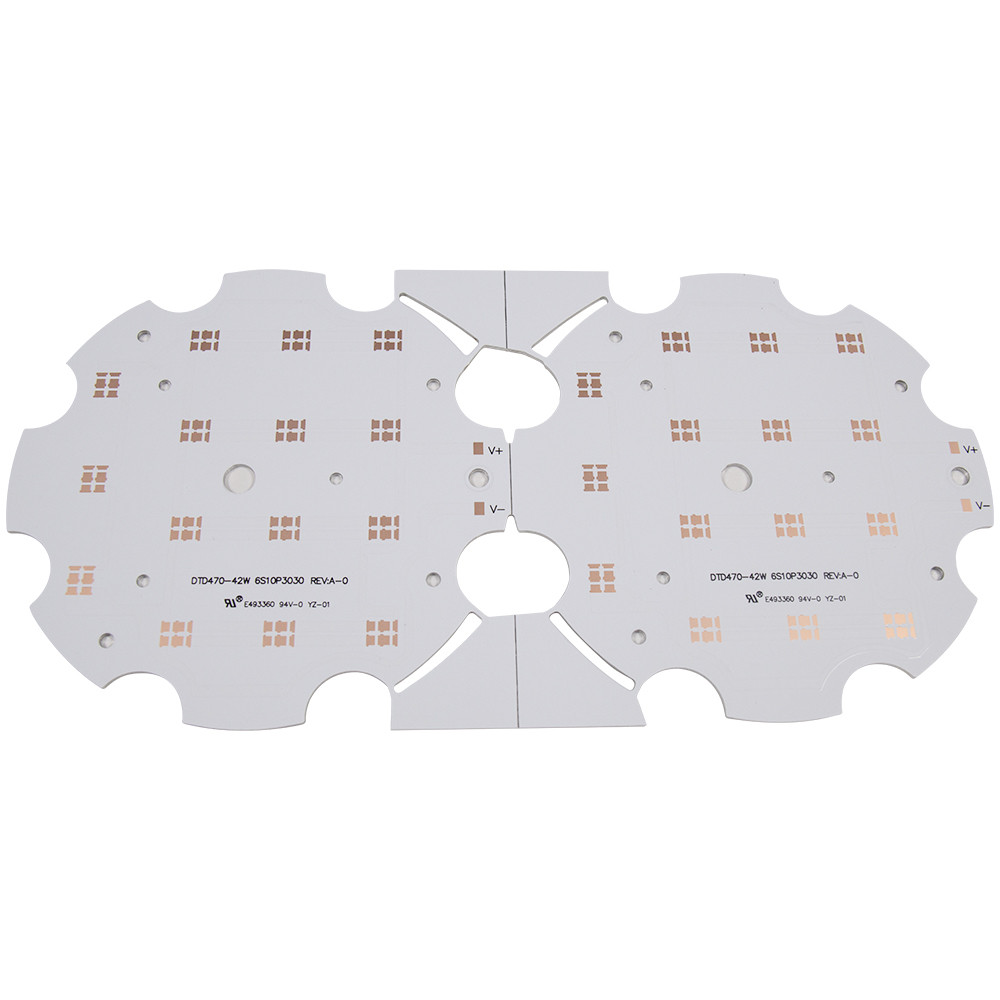

Placa de circuito de aluminio del grueso 1.6m m SMD LED alrededor de solo echado a un lado
Placa de circuito de un sólo lado de aluminio del PWB del PWB SMD LED de la ronda LED
Tipo material |
aluminio |
Grueso del tablero del PWB |
1.6m m |
Capa del tablero del PWB |
de un sólo lado |
Color del PWB Soldermask |
LPI blanca |
Color de la serigrafía del PWB |
negro |
Final superficial del PWB |
OSP |
Método de prueba |
aparejo de la vuelo-punta de prueba/de prueba/accesorio de la prueba |
Ficheros necesarios de la producción |
lista/firmware del files&Bom del gerber |
Palabras claves |
Diseño del PWB |
Líneas espaciamiento mínima |
0.1m m |
Línea anchura mínima |
0.1m m |
Funcionamiento de aluminio del PWB:
1. disipación de calor
Comparado a FR4 normal PCBs, el PCBs de aluminio realiza mejor y más rápidamente en la disipación de calor. Tome el PWB FR4 y el PWB de aluminio con el mismo grueso de 1.5m m como un ejemplo. FR4 PCBs tienen una resistencia termal de 20°C/W a 22°C/W mientras que PCBs de aluminio lo tiene de 1°C/W a 2°C/W, que prueba la característica otra vez.
2. Extensión termal
La extensión termal y la contracción son propiedades comunes de sustancias pero tienen diversos coeficientes. Debido a la excelencia en la disipación de calor del PCBs de aluminio, los problemas en la extensión termal y la contracción en la superficie del tablero serán reducidos perceptiblemente para aumentar la durabilidad y la confiabilidad del equipo entero y de los dispositivos electrónicos. Esta clase de ventajas puede ser particularmente conveniente para los problemas de la extensión termal y de la contracción de la tecnología superficial del soporte (SMT).
3. estabilidad dimensional
El PCBs de aluminio tiene dimensiones perceptiblemente estables. Sus dimensiones cambiarán solamente cerca de 2,5% a 3,0% cuando se calientan a partir del ℃ el 30 el ℃ 140 al ℃ o aún 150.
4. El otro funcionamiento
a. Aplicabilidad al dispositivo de poder SMT.
b. Extensión termal eficaz del diseño de circuito.
c. Útil reducir temperatura de funcionamiento, mejorar densidad de poder del producto y confiabilidad, y ampliar la vida útil de productos.
d. Útil reducir el tamaño de los costes del producto, del hardware y de montaje.
e. Reemplazo fácil de substratos de cerámica frágiles con un mejor funcionamiento del aislamiento y durabilidad mecánica.
FAQ:
Q1. ¿Qué formatos de archivo usted acepta para la producción del PWB PCBA?
Fichero de A. Gerber: CAM350 RS274X
Fichero del PWB: Protel 99SE, PWB 2001 de P-CAD
BOM: Excel (pdf, palabra, txt)
Fichero de la selección y del lugar
Q2. ¿Usted tiene MOQ limitó?
: No tenemos ningún MOQ limitamos, la orden mínima que aceptamos somos 2 PC.
Q3: ¿Qué sobre la fecha del transporte y de expedición?
: Normalmente, utilizamos internacional expresamos (por ejemplo, Fedex, DHL, TNT) para entregar muestras y pequeños órdenes del volumen. Para la orden total grande, podemos arreglar el envío por el mar.
