2 servicio de aluminio sin plomo del ODM del OEM de la placa de circuito del PWB de la capa HASL LED
1PCS
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: UL,CE,ROHS
Número de modelo: Tablero de aluminio 01 del PWB
Alta luz:

PWB sin plomo del aluminio LED de HASL

,

PWB de aluminio de 2L LED

,

placa de circuito del PWB de 2L LED

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 120000 sq.m/por mes
Especificaciones
Materia prima: Aluminio
Grueso del tablero: 1.0/1.2/1.6m m
Acabamiento superficial: HASL sin plomo
Certificado: ISO9001: 2008, ROHS, UL
Tamaño del tablero: puede ser modificado para requisitos particulares
Uso: todo el uso ligero llevado
Servicio: servicios técnicos 24Hours
Descripción de producto

2 servicio de aluminio sin plomo del ODM del OEM de la placa de circuito del PWB de la capa HASL LED

El tablero 94V0 ROHS del PWB de Aluminum Led Light del fabricante del PWB llevó el tablero del PWB

El substrato de aluminio es una placa cobre-revestida metal-basada con la buena función de disipación de calor. Generalmente, componen al tablero de un sólo lado de una estructura de la tres-capa, que es una capa del circuito (hoja de cobre), una capa de aislamiento, y una capa con base metálica. El PWB de aluminio del tablero es común en productos de la iluminación del LED. Hay dos lados, el lado blanco se suelda con los pernos del LED, y los otros papeles secundarios el color original del aluminio. Generalmente, estará en contacto con la parte termalmente conductora después de aplicar la goma conductora termal. Actualmente, hay substratos de cerámica, y así sucesivamente.



PWB de aluminio



Tamaño máximo del panel

1470mm*600m m

Grueso de cobre

0.5oz, 1oz, 2oz, 3oz

Grueso dieléctrico (al substrato)

0.05m m, 0.075m m, 0.1m m, 0.15m m, 0.2m m

Grueso de la base del substrato

0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.5m m, 2.0m m, 3.0m m, 3.2m m

Grueso acabado del tablero

0.4m m a 4.0m m

Tolerancia del grueso

el +/- 10%

El trabajar a máquina de aluminio

La perforación, golpeando ligeramente, moliendo, encaminamiento, Dado-perforando, interrumpe la etiqueta disponible

Tamaño del agujero Min. Finish

0.25m m

Voltaje de trabajo máximo

2.5k VDC (dieléctrico) de 0.075m m 3.75k VDC (dieléctrico de 0.15m m)

Anchura de pista mínima

0.2m m (8mils)

Hueco Min. Track

0.2m m (8mils)

Echada mínima del cojín de SMD

0.2m m (8mils)

Acabamiento superficial

HASL, HASLLeadfree, oro de la inmersión, OSP

Color de la máscara de la soldadura

Blanco, blanco especial ligero del LED, negro, MATT Black, otros disponibles

Color de la leyenda

Negro, blanco, otros disponibles

E-prueba

Rosh

Estándar de referencia

Clase 2 de IPC-A-600G

Agujeros especiales

Punto que hace frente, agujeros de la taza

Los datos entraron

Gerbers, AutoCad, Cam350,
PROTEL99SE, PROTEL, DXP, PWB DEL PODER.

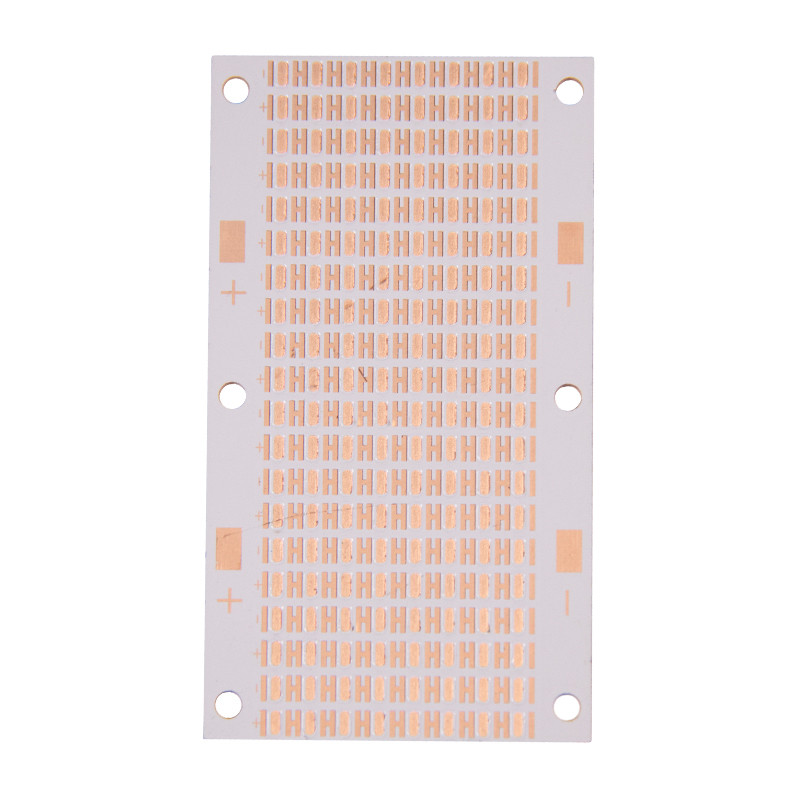

2 servicio de aluminio sin plomo del ODM del OEM de la placa de circuito del PWB de la capa HASL LED 0

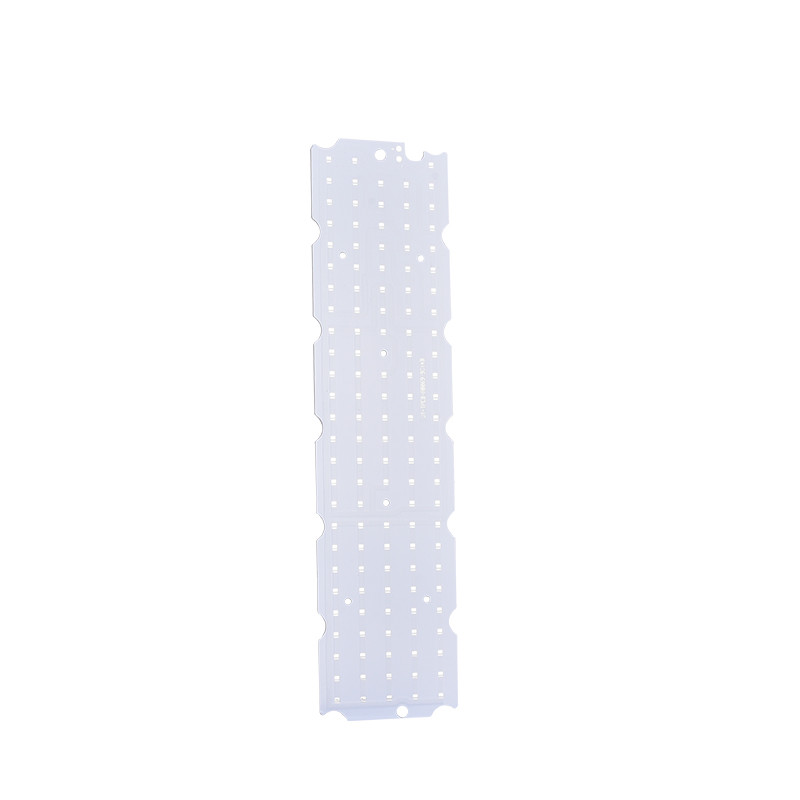

2 servicio de aluminio sin plomo del ODM del OEM de la placa de circuito del PWB de la capa HASL LED 1

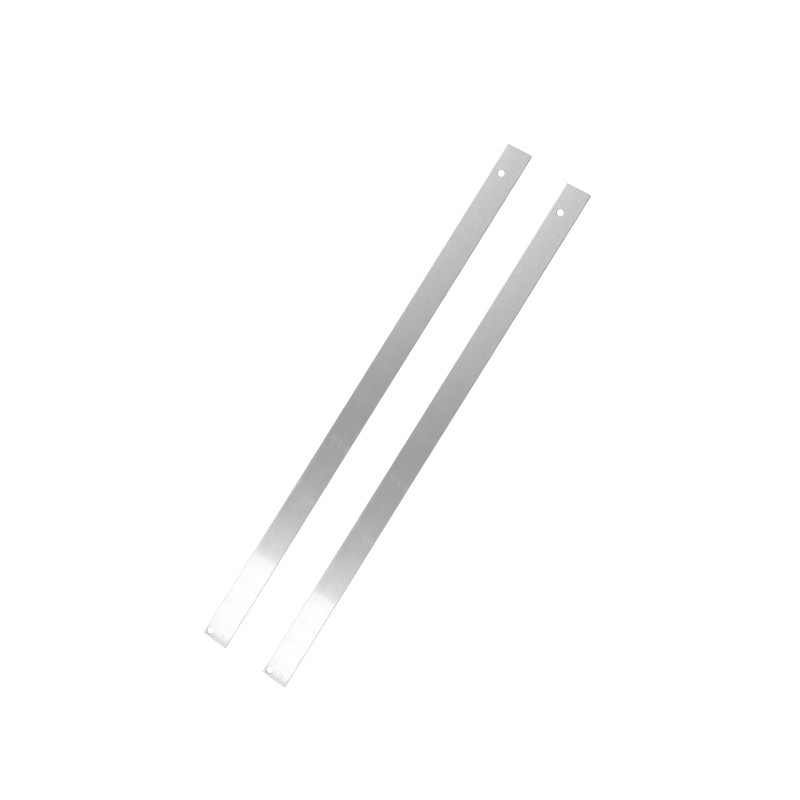

2 servicio de aluminio sin plomo del ODM del OEM de la placa de circuito del PWB de la capa HASL LED 2

La electrónica Co., Ltd. de Shenzhen Yizhuo es una empresa de alta tecnología nacional certificada por ISO9001: sistema de gestión internacional de la calidad 2015. Fue fundado en 2012 y ha estado confiado a la innovación y al desarrollo sostenible de la tecnología electrónica. Se utiliza en la fabricación y las ventas del diverso metal PCBs, LED y productos relacionados. Los productos son ampliamente utilizados en las industrias de la iluminación, de la electrónica, de la maquinaria, de las comunicaciones, del automovil y otro que requieren la disipación de calor. Con un equipo del equipo de administración superior y de diseño de R y de D con una experiencia media de la industria de más de 8 años, hemos creado una red de distribución mundial fuerte y los canales de ventas, y nuestros productos venden bien en Ásia-Pacífico, Europa, América, y el Medio Oriente.

Proporcionamos servicios todo en uno del arreglo para requisitos particulares de PCB/PCBA. ¡Para resolver todo el requisito del PCB/PCBA del cliente es Intech circula la meta del servicio!

2 servicio de aluminio sin plomo del ODM del OEM de la placa de circuito del PWB de la capa HASL LED 3

FAQ:
Q1. ¿Qué especificaciones le hacen necesitan para la cita del PWB?
: Necesitamos su fichero del PWB Gerber, grueso del tablero, grueso de cobre, acabamiento superficial y cantidad citarle.

Q2. ¿Es usted empresa comercial o el fabricante?
:  Somos fabricante del PWB con 12 años de experiencia en esta área.


Q3: ¿Cuál es su cantidad de orden mínima?
:  MOQ es 1 PCS.
